درایو ATV310 اشنایدر
درایو ATV310 اشنایدر برای کنترل موتورهای سه فاز آسنکرون در رنج توان 0.37 تا 30 کیلووات عرضه شده است. این VFD از جمله محصولات جدید شرکت اشنایدر است و برای کاربردهای مربوط به ماشین های صنعتی مناسب است. این درایوها ابعاد جمع و جور، قیمت مناسب و قابلیت‌هایی فراوانی دارند که آن ها را به انتخابی مناسب برای کاربردهای مختلف تبدیل کرده است. در ادامه به بررسی جزئیات بیشتری از این خانواده اشنایدر می پردازیم.
درایو چه کاربردی دارد؟
درایوها به منظور کنترل عملکرد موتورهای الکتریکی مورد استفاده قرار می گیرند. راه اندازی و توقف موتورهای الکتریکی چالش های جدی برای صنایع مختلف به همراه دارد. جریان هجومی ناشی از راه اندازی موتورها می تواند باعث افت ولتاژ شبکه شود. از سوی دیگر تنش های مکانیکی شدید ناشی از شروع به کار و توقف موتور، سبب آسیب به بخش های مکانیکی سیستم از جمله تسمه ها، چرخ دنده ها و … می شود.

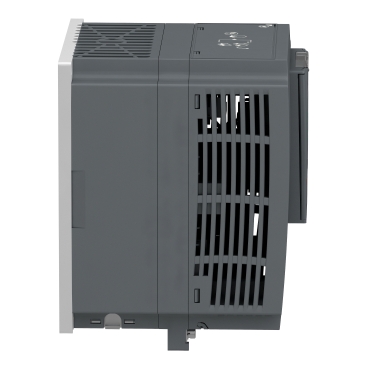

![Schneider VFD Altivar 310_ variable speed drive ATV310-4 kW - 5.5 hp - 380...460 V - 3 phase_ [ATV310HU40N4E] : Buy Online at Best Price in KSA - Souq is now Amazon.sa: Industrial & Scientific](https://m.media-amazon.com/images/I/31i6uBqsRZL._AC_UF1000,1000_QL80_.jpg)
مشخصات کامل
گروه محصول
range of product
نوع محصول یا مولفه تجهیزات
Variable speed drive
product or component type
برنامه خاص محصول
Simple machine
سبک مونتاژ
With heat sink
assembly style
نام کوتاه دستگاه
ATV310
device short name
Three phase
network number of phases
ولتاژ منبع تغذیه
380…460 V – 15…10 %
[Us] rated supply voltage
قدرت موتور کیلووات
4 kW
motor power kW
قدرت موتور اسب بخار
5.5 hp
میزان نویز
50 dB
noise level
کاربرد محصول
Asynchronous motors
product destination
مقدار در هر مجموعه
Set of 1
quantity per set
فیلتر EMC
EMC filter
نوع خنک کننده
Integrated fan
type of cooling
فرکانس تأمین
50/60 Hz +/- 5 %
supply frequency
پروتکل پورت ارتباطی
Modbus
communication port protocol
نوع اتصال دهنده
connector type
رابط فیزیکی
2-wire RS 485 for Modbus
physical interface
قاب انتقال
RTU for Modbus
transmission frame
نرخ انتقال
4800 bit/s
9600 bit/s
19200 bit/s
38400 bit/s
9600 bit/s
19200 bit/s
38400 bit/s
تعداد آدرسها
1…247 for Modbus
number of addresses
سرویس ارتباطی
Read holding registers (03) 29 words
Write single register (06) 29 words
Write multiple registers (16) 27 words
Read/write multiple registers (23) 4/4 words
Read device identification (43)
Write single register (06) 29 words
Write multiple registers (16) 27 words
Read/write multiple registers (23) 4/4 words
Read device identification (43)
جریان خط
11.4 A
line current
توان ظاهری
9.1 kVA
apparent power
خط سه بعدی
5 kA
prospective line Isc
جریان خروجی مداوم
9.5 A at 4 kHz
continuous output current
حداکثر جریان گذرا
14.3 A for 60 s
maximum transient current
اتلاف توان در W
102.72 W at In
power dissipation in W
فرکانس خروجی سرعت درایو
0.5…400 Hz
speed drive output frequency
فرکانس سوئیچ اسمی
4 kHz
nominal switching frequency
فرکانس سوئیچینگ
2…12 kHz adjustable
switching frequency
دامنه سرعت
1…20
speed range
170…200 % of nominal motor torque depending on drive rating and type of motor
transient overtorque
گشتاور ترمز
Up to 150 % of nominal motor torque with braking resistor at high inertia
Up to 70 % of nominal motor torque without braking resistor
Up to 70 % of nominal motor torque without braking resistor
braking torque
مشخصات کنترل موتور ناهمزمان
Quadratic voltage/frequency ratio
Energy saving ratio
Sensorless flux vector control
Energy saving ratio
Sensorless flux vector control
asynchronous motor control profile
جبران لغزش موتور
Adjustable
Adjustable
Adjustable
motor slip compensation
ولتاژ خروجی
380…460 V three phase
output voltage
اتصال برق
Terminal, clamping capacity: 2.5…4 mm² (L1, L2, L3, PA/+, PB, U, V, W)
electrical connection
گشتاور محکم
1.2…1.4 N.m
tightening torque
عایق
Electrical between power and control
insulation
ساپورت
Internal supply for reference potentiometer: 5 V (4.75…5.25 V)DC, <10 mA with overload and short-circuit protection
Internal supply for logic inputs: 24 V (20.4…28.8 V)DC, <100 mA with overload and short-circuit protection
Internal supply for logic inputs: 24 V (20.4…28.8 V)DC, <100 mA with overload and short-circuit protection
supply
تعداد ورودی آنالوگ
1
analogue input number
نوع ورودی آنالوگ
Configurable current AI1 0…20 mA 250 Ohm
Configurable voltage AI1 0…10 V 30 kOhm
Configurable voltage AI1 0…5 V 30 kOhm
Configurable voltage AI1 0…10 V 30 kOhm
Configurable voltage AI1 0…5 V 30 kOhm
analogue input type
تعداد ورودی دیجیتال
4
discrete input number
نوع ورودی گسسته
Programmable LI1…LI4 24 V 18…30 V
discrete input type
منطق ورودی گسسته
Negative logic (sink), > 16 V (state 0), < 10 V (state 1), input impedance 3.5 kOhm
Positive logic (source), 0…< 5 V (state 0), > 11 V (state 1)
Positive logic (source), 0…< 5 V (state 0), > 11 V (state 1)
discrete input logic
مدت زمان نمونه گیری
10 ms for analogue input
20 ms, tolerance +/- 1 ms for logic input
20 ms, tolerance +/- 1 ms for logic input
sampling duration
خطای خطی
linearity error
شماره خروجی آنالوگ
1
analogue output number
نوع خروجی آنالوگ
AO1 software-configurable voltage: 0…10 V, impedance: 470 Ohm, resolution 8 bits
AO1 software-configurable current: 0…20 mA, impedance: 800 Ohm, resolution 8 bits
AO1 software-configurable current: 0…20 mA, impedance: 800 Ohm, resolution 8 bits
analogue output type
تعداد خروجی دیجیتال
2
discrete output number
نوع خروجی دیجیتال
Logic output LO+, LO-
Protected relay output R1A, R1B, R1C 1 C/O
Protected relay output R1A, R1B, R1C 1 C/O
discrete output type
حداقل جریان سوئیچینگ
5 mA at 24 V DC for logic relay
minimum switching current
حداکثر جریان سوئیچینگ
2 A at 250 V AC on inductive load cos phi = 0.4 L/R = 7 ms for logic relay
2 A at 30 V DC on inductive load cos phi = 0.4 L/R = 7 ms for logic relay
3 A at 250 V AC on resistive load cos phi = 1 L/R = 0 ms for logic relay
4 A at 30 V DC on resistive load cos phi = 1 L/R = 0 ms for logic relay
2 A at 30 V DC on inductive load cos phi = 0.4 L/R = 7 ms for logic relay
3 A at 250 V AC on resistive load cos phi = 1 L/R = 0 ms for logic relay
4 A at 30 V DC on resistive load cos phi = 1 L/R = 0 ms for logic relay
maximum switching current
رمپ های شتاب و کاهش سرعت
Linear from 0…999.9 s
S
Linear from 0…999.9 s
S
Linear from 0…999.9 s
ترمز در حالت سکون
By DC injection, <30 s
braking to standstill
نوع محافظت
Line supply overvoltage
Line supply undervoltage
Overcurrent between output phases and earth
Overheating protection
Short-circuit between motor phases
Against input phase loss in three-phase
Thermal motor protection via the drive by continuous calculation of I²t
Line supply undervoltage
Overcurrent between output phases and earth
Overheating protection
Short-circuit between motor phases
Against input phase loss in three-phase
Thermal motor protection via the drive by continuous calculation of I²t
protection type
فرکانس رزولیشن
Analog input: converter A/D, 10 bits
Display unit: 0.1 Hz
Display unit: 0.1 Hz
frequency resolution
ثابت زمانی
20 ms +/- 1 ms for reference change
time constant
موقعیت عملیاتی
Vertical +/- 10 degree
operating position
ارتفاع
151 mm
height
عرض
140 mm
width
عمق
184 mm
depth
وزن خالص
1.8 kg
net weight
سازگاری الکترومغناطیسی
Electrical fast transient/burst immunity test – test level: level 4 conforming to EN/IEC 61000-4-4
Electrostatic discharge immunity test – test level: level 3 conforming to EN/IEC 61000-4-2
Immunity to conducted disturbances – test level: level 3 conforming to EN/IEC 61000-4-6
Radiated radio-frequency electromagnetic field immunity test – test level: level 3 conforming to EN/IEC 61000-4-3
Voltage dips and interruptions immunity test conforming to EN/IEC 61000-4-11
Surge immunity test – test level: level 3 conforming to EN/IEC 61000-4-5
Electrostatic discharge immunity test – test level: level 3 conforming to EN/IEC 61000-4-2
Immunity to conducted disturbances – test level: level 3 conforming to EN/IEC 61000-4-6
Radiated radio-frequency electromagnetic field immunity test – test level: level 3 conforming to EN/IEC 61000-4-3
Voltage dips and interruptions immunity test conforming to EN/IEC 61000-4-11
Surge immunity test – test level: level 3 conforming to EN/IEC 61000-4-5
electromagnetic compatibility
استانداردها
EN/IEC 61800-5-1
EN/IEC 61800-3
EN/IEC 61800-3
standards
درجه IP محافظت
IP20 without blanking plate on upper part
IP41 top
IP41 top
IP degree of protection
درجه آلودگی
2 conforming to EN/IEC 61800-5-1
pollution degree
ویژگی محیطی
Dust pollution resistance class 3S2 conforming to EN/IEC 60721-3-3
Chemical pollution resistance class 3C3 conforming to EN/IEC 60721-3-3
Chemical pollution resistance class 3C3 conforming to EN/IEC 60721-3-3
environmental characteristic
مقاومت در برابر ضربه
15 gn conforming to EN/IEC 60068-2-27 for 11 ms
shock resistance
رطوبت نسبی
5…95 % without condensation conforming to IEC 60068-2-3
5…95 % without dripping water conforming to IEC 60068-2-3
5…95 % without dripping water conforming to IEC 60068-2-3
relative humidity
دمای هوای محیط برای ذخیره سازی
-25…70 °C
ambient air temperature for storage
دمای هوای محیط برای کار
-10…55 °C without derating
55…60 °C protective cover from the top of the drive removed with current derating 2.2 % per °C
55…60 °C protective cover from the top of the drive removed with current derating 2.2 % per °C
ambient air temperature for operation
ارتفاع عملیاتی
<= 1000 m without derating
operating altitude
نوع واحد بسته بندی 1
PCE
Unit Type of Package 1
تعداد واحدهای موجود در بسته 1
1
Number of Units in Package 1
وزن بسته 1
2.27 kg
Package 1 Weight
ارتفاع بسته 1
19 cm
Package 1 Height
عرض بسته 1
19 cm
Package 1 width
طول بسته 1
23 cm
Package 1 Length
A
140
a
B
171
b
C
151
c
G
126
G
ارتفاع
157
H
H1
184
H1
Ø
5
Ø
پیچ
M4
For screws
A
5.51
a
B
6.73
b
C
5.94
c
G
4.96
G
ارتفاع
6.18
H
H1
7.24
H1
Ø
0.20
Ø
