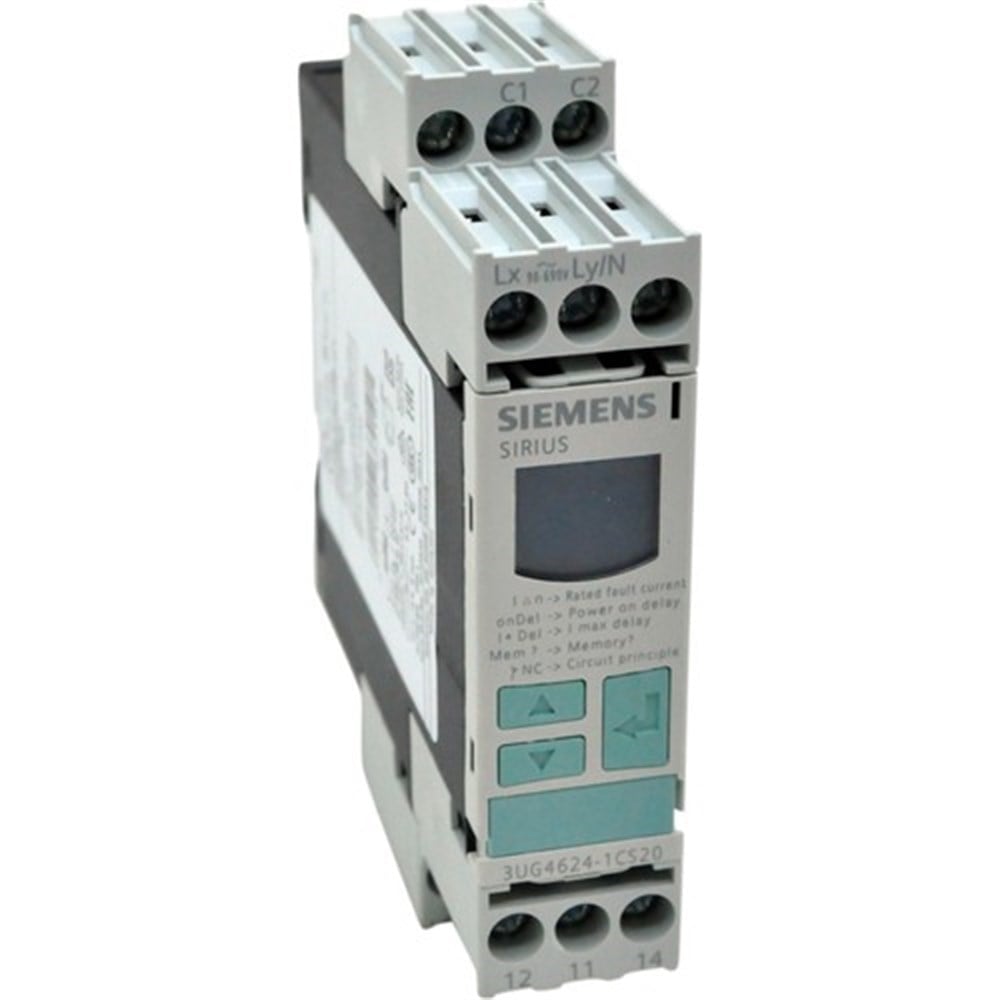

رله ارت فالت SIEMENS 3UG4624
SIEMENS
GERMANY
توضیحات بیشتر
نماد TME رله نظارت بر جریان: 3UG4624-1CS20، “SIEMENS“، دمای عملیاتی -20….65 درجه سانتیگراد ولتاژ تغذیه 90….690 ولت A\n\n\n\nکنترل نظارت دیجیتال .2 2 ) تنظیم محدوده 10 تا 100٪ CO CONTACT NOM. مقدار جدا برای آستانه آلارم و مقدار خاموشی AC 90 تا 690 ولت AC 50 تا 60 هرتز راه اندازی و قطع شدن با تاخیر 0.1 تا 20 ثانیه سوئیچ OFF HYSTERESIS به HYSTERESIS TO 50% ACCERISCHES 50٪ OR W/O ERROR LOG SCREW محصول جایگزین ترمینال F. 3UL
| کد کتترل فاز زیمنس | Description |
| 3UG4625-2CW30 | FAULT CURRENT MON. W. TRANSFORMER 3UL23 |
| 3UG4815-1AA40 | NWK MONIT. FOR IO-LINK 3X160-69V SCR |
| 3UG4816-2AA40 | LINE MONITORING F. IO-LINK 3PHASE+N |
| 3UG4822-1AA40 | CURRENT MTRG FOR IO LINK 0.1-10A SCREW |
| 3UG4832-1AA40 | CURRENT MTRG FOR IO LINK 10-600V SCREW |
| 3UG4841-2CA40 | COS+ACT. CRT MTRG FOR IO LINK, SPRING |
| 3UG4851-1AA40 | ROTAT. MTRG FOR IO LINK, SCREW |
| 3UG4581-1AW30 | INSULATION MONITOR 250V AC / 1-100KOHM |
| 3UG4583-1CW30 | INSUL. MONITOR 400VAC/600VDC/1-200KOHM |
| 3UG4983-1A | COUPLING UNIT F. 3UG4583 690VAC/1000VDC |
| 3UG4582-1AW30 | INSULATION MONIT 250VAC/300VDC/1-100KOHM |
| 3UG4981-0C | SEALABLE COVER FOR 3UG4581/3UG4582 |
| 3UG4983-0C | SEALABLE COVER FOR 3UG4583 |
| 3UG4651-1AA38-0AA8-ZX95 | SPEED MONITORING 0.1-2200RPM 24V SCREW |
| 3UG4631-1AW38-0AA4-ZX95 | VOLT. MONIT. 0.1-60V HYST.0.1-30V SCREW |
| 3UG4513-1BR20-ZX95 | PHASE FAILURE AND SEQUENCE |
| 3UG4614-1BR28-0AA3 | FOR UNBALANCE 0-20% |
| 3UG4501-1AA30 | ANALOG MONITORING RELAY |
| 3UG4651-1AW30 | DIGITAL MONITORING RELAY |
| 3UG4651-1AA30 | DIGITAL MONITORING RELAY |
| 3UG4616-1BR28-0AA1 | DIGITAL MONITORING RELAY |
| 3UG4501-2AW30 | ANALOG MONITORING RELAY |
| 3UG4624-1CS20 | DIGITAL MONITORING RELAY |
| 3UG4641-2CS20 | DIGITAL MONITORING RELAY |
| 3UG4511-2BP20 | PHASE SEQUENCE MONITORING |
| 3UG4614-2BR20 | FOR UNBALANCE 0-20% |
| 3UG4511-1BN20 | PHASE SEQUENCE MONITORING |
| 3UG4621-1AW30 | DIGITAL MONITORING RELAY |
| 3UG4622-1AA30 | CURRENT MONITORING, 22.5 MM |
| 3UG4633-2AL30 | DIGITAL MONITORING RELAY |
| 3UG4511-1AN20 | PHASE SEQUENCE MONITORING |
| 3UG4618-2CR20 | FOR 3-PHASE VOLT. WITH N COND. |
| 3UG4621-1AA30 | DIGITAL MONITORING RELAY |
| 3UG4511-1AQ20 | PHASE SEQUENCE MONITORING |
| 3UG4615-2CR20 | FOR THREE-PHASE SUPPLY VOLTAGE |
| 3UG4616-1CR20 | FOR 3-PHASE VOLT. WITH N COND. |
| 3UG4617-2CR20 | FOR THREE-PHASE SUPPLY VOLTAGE |
| 3UG4618-1CR20 | FOR 3-PHASE VOLT. WITH N COND. |
| 3UG4632-2AA30 | DIGITAL MONITORING RELAY |
| 3UG4631-1AW30 | DIGITAL MONITORING RELAY |
| 3UG4632-2AW30 | DIGITAL MONITORING RELAY |
| 3UG4633-1AL30 | DIGITAL MONITORING RELAY |
| 3UG4511-2BN20 | PHASE SEQUENCE MONITORING |
| 3UG4512-1BR20 | PHASE FAILURE AND SEQUENCE |
| 3UG4513-2BR20 | PHASE FAILURE AND SEQUENCE |
| 3UG4614-1BR20 | FOR UNBALANCE 0-20% |
| 3UG4615-1CR20 | FOR THREE-PHASE SUPPLY VOLTAGE |
| 3UG4511-1BP20 | PHASE SEQUENCE MONITORING |
کنترل فاز زیمنس یکی از تکنولوژی‌های پیشرفته و حیاتی در صنایع مختلف است که به منظور کنترل و مدیریت بهینه فرآیندها و سیستم‌های صنعتی استفاده می‌شود. این تکنولوژی، توانایی کنترل دقیق و هماهنگی مراحل مختلف فرآیند را فراهم می‌کند و در نتیجه عملکرد بهبود یافته و کارایی افزایش می‌یابد.
کنترل فاز زیمنس در اساس بر اصول کنترل فیدبک بنا شده است و با استفاده از الگوریتم‌های پیشرفته و الکترونیک قدرت، قادر به کنترل و مدیریت دقیق فرآیندها و تجهیزات مختلف در صنایع می‌باشد. این تکنولوژی با استفاده از سنسورها و دستگاه‌های اندازه‌گیری، اطلاعات لازم را دریافت کرده و با تجزیه و تحلیل آن‌ها، تصمیم‌های مناسبی را برای کنترل فرآیندات مشخص می‌کند.
کنترل فاز زیمنس از تکنولوژی‌های پیشرفته PLC (Programmable Logic Controller) زیمنس برای اجرای وظایف کنترلی استفاده می‌کند. PLC زیمنس، به عنوان یک کامپیوتر صنعتی، قادر به تحلیل و پردازش سریع سیگنال‌ها و ارسال دستورات کنترلی به تجهیزات می‌باشد. با استفاده از PLC در کنترل فاز زیمنس، می‌توان مراحل مختلف فرآیند را به طور دقیق کنترل و هماهنگ کرد و به عملکرد بهتر و بهبود کارایی سیستم‌های صنعتی دست یافت.
کنترل فاز زیمنس در صنایع مختلفی نظیر صنعت خودروسازی، صنعت فولاد، صنعت نفت و صنایع پتروشیمی بکار می‌رود. در صنعت خودروسازی، کنترل فاز زیمنس برای کنترل و مدیریت خطوط تولید، روبات‌های صنعتی، اتوماسیون سیستم‌های جریان مواد و کیفیت تولید استفاده می‌شود. همچنین، در صنعت فولاد، این تکنولوژی برای کنترل و نظارت بر فرآیندهای تولید، کنترل دما، جریان و فشار و همچنین کنترل سامانه‌های حرارتی و سیستم‌های توزیع استفاده می‌شود.
صنایع نفت و پتروشیمی نیز از کنترل فاز زیمنس بهره می‌برند. در صنعت نفت، این تکنولوژی برای کنترل و مدیریت سیستم‌های استخراج، تصفیه و فرآوری نفت، کنترل تجهیزات نفتکش‌ها و نظارت بر فرآیندهای تولید استفاده می‌شود. در صنایع پتروشیمی نیز، کنترل فاز زیمنس از اهمیت بالایی برخوردار است و برای کنترل و مدیریت واحدهای تولید شیمیایی، کنترل راکتورها، تجهیزات پمپاژ و سیستم‌های جریان استفاده می‌شود.
با استفاده از کنترل فاز زیمنس، امکاناتی نظیر کاهش هزینه‌ها، بهبود کیفیت تولید، افزایش بهره‌وری، کاهش خطاها و حوادث صنعتی و افزایش امنیت سیستم‌ها فراهم می‌شود. این تکنولوژی به عنوان یکی از پیشروان صنعت 4.0 در جهت هوشمندسازی و اتوماسیون صنعتی نقش مهمی ایفا می‌کند.
همه ما با اصطلاحاتی مانند برق دو فاز شده است و یا سیم نول قطع شده آشنا هستیم و خطرات آن را نیز می‌دانیم در گذشته در مدارات حساس بصورت کنتاکتوری برخی عیوب مشخص می‌شد و بعد از اینکه چراغ‌ها و زنگ‌های آلارم فعال می‌گردید برق شبکه قطع می‌شد، ولی این مدار نمی‌توانست کلیه عیوب را تشخیص دهد و از طرف دیگر قابل استفاده در کلیه اماکن و تابلوهای برق نبود. در نهایت با پیشرفت علم رله‌های کنترل فاز ساخته شد تا این مشکلات برطرف شود.
کنترل فاز چیست؟
در برق صنعتی از وسایل‌ها و تجهیزاتی برای حفاظت مصرف کننده در مدار و تابلو برق استفاده می‌شود و کنترل فاز هم یکی از این تجهیزات حفاظتی است که عملکرد آن به صورت الکترونیکی بوده و وظیفه آن حفاظت الکترو موتور و تجهیزات در برابر اختلالاتی که در شبکه برق به وجود می‌آید است. به بیان ساده‌تر کنترل فاز حفاظت کننده‌ی موتور در برابر اختلالات ولتاژ است و کنترل بار حفاظت کننده در برابر اختلالات جریان است.
همچنین در هنگام استفاده از رله باید دقت شود که از تیغه باز رله در مسیر جریان مدار فرمان و تیغه بسته به آلارم وصل شود.
مشخصه های رله کنترل فاز زیمنس
- تشخیص تغییر توالی فاز
- تشخیص قطع یک فاز
- حساسیت و محافظت در برابر عدم تفارن ولتاژ سه فاز( از5% تا 15% ) قابل تنظیم
- تشخیص کاهش ولتاژ شبکه
- قطع سریع در صورت بروز خطا
- دارای سیگنال های نمایشگر خطاهای مختلف و حالت عادی
وظایف کنترل فاز
در صورت بروز هر یک از موارد زیر کنترل فاز مدار فرمان را قطع می‌کند:
- ولتاژ بالا تر از حد مجاز باشد
- ولتاژ پایین تر از حد مجاز باشد
- قطع یکی از فاز ها
- جابجایی فازها
- عدم تقارن بیش از حد ولتاژ سه فاز
- شوک ناشی از قطع و وصل متوالی برق
آشنایی با علائم رله کنترل فاز
- ترمینال‌های R, S, T (L1, L2, L3): ورودی سه فاز برق شبکه را به این ترمینال‌ها وصل می‌کنیم. کنترل فازها در دو مدل بدون نول و نیاز به نول تولید می‌شوند. با وصل صحیح سیم‌ها، نشانگر تغذیه روشن خواهد شد.
- Sen یا (Sensivity): پیچ تنظیم جهت مشخص نمودن میزان حساسیت دستگاه در زمان مقایسه تقارن فازها است. به‌عبارت‌دیگر توسط این نشانه میزان حساسیت به عدم تقارن فازها تعیین می‌شود.
- On Delay: پیچ تنظیم زمان انتظار در مواقعی که خطایی رخ می‌دهد یا مدار برای اولین بار روشن می‌شود.
- ترمینال ۱۵ : ورودی فرمان: به این ترمینال یک ورودی فرمان وارد می‌شود که خروجی آن را می‌توانیم در پایانه‌های ۱۸ و ۱۶ دریافت کنیم. در واقع این ورودی پایه COM رله داخلی دستگاه است.
- ترمینال ۱۶ : خروجی NC یا نرمال باز: این خروجی در زمانی که ولتاژ سه فاز هیچ مشکلی نداشته باشند وصل می‌شود که البته در این حالت نشانگر فعال بودن رله نیز روشن است. این ترمینال به کنتاکتور وصل می‌شود.
- ترمینال ۱۸ : خروجی NO یا نرمال بسته: این ترمینال همیشه بسته می‌باشد مگر اینکه چراغ سیگنال REL روشن باشد . در واقع در دو حالت این ترمینال بسته خواهد بود:
- دستگاه خاموش باشد
- خطایی رخ‌داده باشد و رله داخلی قطع کرده باشد. از این ترمینال می‌توان برای مانیتورینگ استفاده کرد و به PLC متصل نمود.
