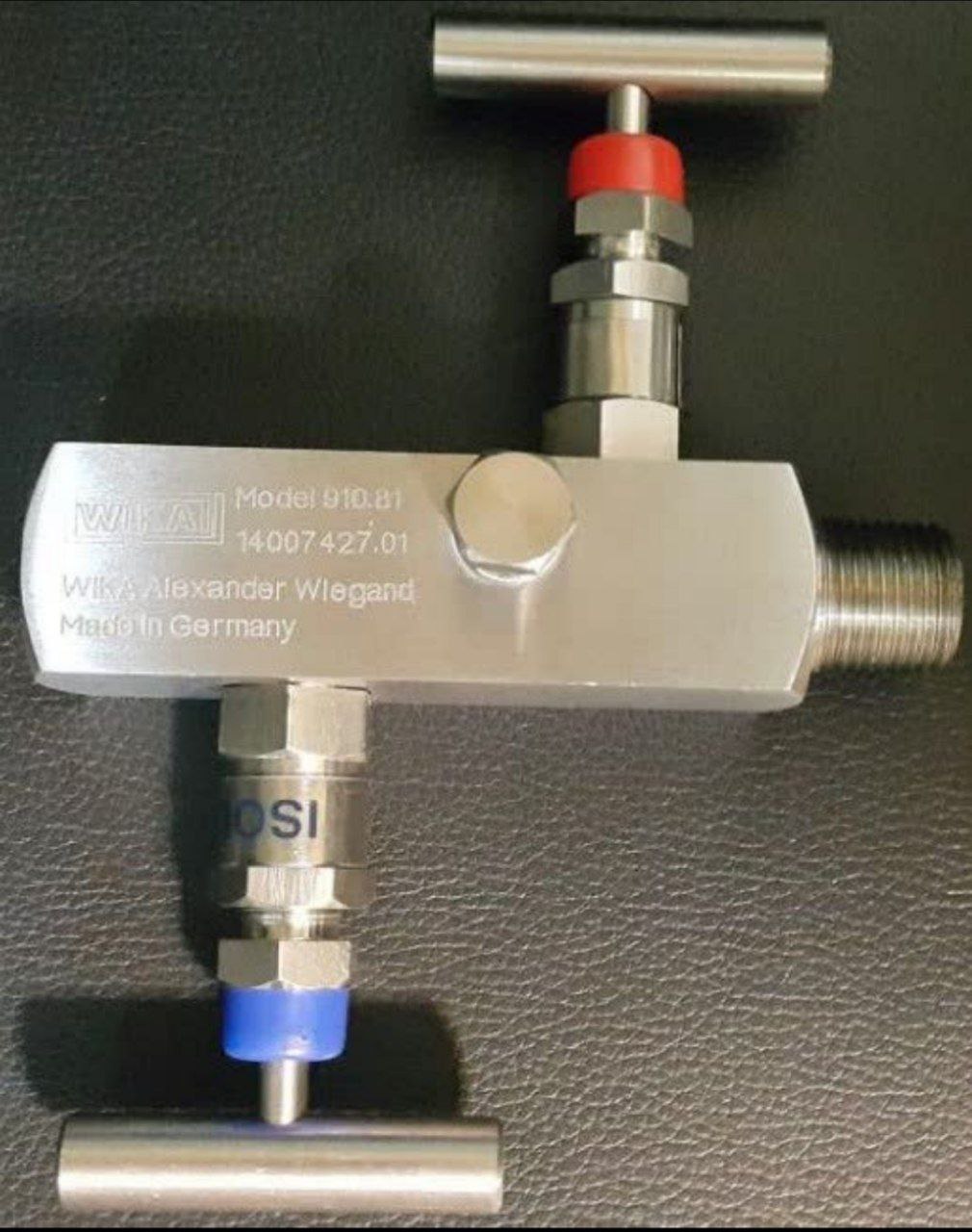

زیرگیجی ویکا WIKA Block-and-bleed valve IV202

GERMANY

بیشتر بخوانید

توضیحات

یکی از تجهیزات جانبی بسیار رایج و کاربردی در سیستم های تحت فشار منیفولد ولو یا شیر منیفولد میباشد. از شیر منیفولد 2 شیر ویکا برای باز و بست کردن تجهیزات فشار جهت کالیبراسیون، تعویض و تعمیرات تجهیزات فشار مانند گیج فشار، ترانسمیتر و سوئیچ های فشار استفاده میشود.

در این مطلب به معرفی عملکرد شیر منیولد 2 راهی ویکا و معرفی مشخصات فنی آن میپردازیم:

عملکرد منیفولد 2 شیر ویکا

از منیفولد دو راهه یا بلاک اند بلید (Block and Bleed Valve) برای نصب و سرویس کردن تجهیزات اندازه گیری فشار نسبی (Gauge) و فشار مطلق (Absolute) استفاده میشود. منیفولد دو راهی از دو شیر سوزنی یکی به نام شیر ایزوله (Block) و یک شیر تخلیه (Bleed) تشکیل شده است.

برای در سرویس قرار دادن ترانسمیتر فشار در منیفولد دو راهی ابتدا همه شیر ها را میبندیم. بعد از نصب تجهیز فشار ابتدا شیر ایزوله (block) را باز میکنیم تا سیال فرآیندی وارد منیفولد شود. سپس شیر بلید (Drain) را باز میکنیم تا چند قطره از سیال فرایندی از سوراخ درین به بیرون بریزد. (انجام هواگیری)

سپس شیر drain (عموما با سایز ¼”) را میبندیم و درپوش (به کمک یک plug hex head ) آن را میبندیم. هم اکنون ترانسمیتر در سرویس قرار خواهد داشت.

مشخصات فنی منیفولد 2 شیر ویکا

• شیر منیفولد 2 شیر ویکا در دو مدل IV20 و IV21 تولید میشود که در ادامه به معرفی مشخصات فنی  از این مدل ها میپردازیم:
• شیر منیفولد مدل IV20 از نوع Square Version میباشد و شیر منیفولد مدل IV21 از نوع Flat Version میباشد.
• این منیفولد دو راهه در انواع اتصالات 1/2NPT male/female و 1/4NPT male/female و G1/2 male/female تولید میشوند.
• منیفولد دو راهه ویکا در دو فشار کاری 420bar و 690bar تولید میشود.
• دارای مدل های خاص سرویس های اکسیژن میباشد (بدون روغن و گریس)
• در انواع متریال های SS 316L و Monel 400 و Hastelloy 276 در دسترس میباشد.
• دارای مدل های با سوراخ برای نصب روی لوله یا براکت بصورت عمودی یا افقی
• دارای تائیدیه های تست inspection مطابق با استاندارد  EN 10204 و تست NACE (MR0103/MR0175) مطابق با استاندارد API 598
•

انواع متریال در منیفولد ولو

متریال های گوناگونی در ساخت شیر منیفولد استفاده میشود. اما شیر منیفولد به عنوان یکی از قطعات در تماس با سیال (Wetted Part) باید از متریال حداقل استیل 316L و با تحمل فشار های بالا باشد.

انواع منیفولد با متریال های SS 316L و Monel 400 و Hastelloy 276 در دسترس میباشد. همچنین برای قسمت های آببندی (Packing) انواع متریال های PTFE درحالت استاندارد و متریال های RTFE و گرافیت در تولید شیر های منیفولد استفاده میشود.

کاربردهای شیر بلوک و خونریزی
وسایل اندازه گیری فشار را خاموش و هواگیری کنید
برای محیط های تهاجمی گازی و مایع که خیلی چسبناک یا متبلور نیستند، همچنین در محیط های تهاجمی
صنایع فرآیندی: نفت و گاز، صنایع شیمیایی و پتروشیمی، تولید برق، آب و فاضلاب
ویژگی های خاص شیر بلوک و بلید
طراحی کم سایش به دلیل عدم چرخش نوک دوک در کاپوت
گشتاور کم و عملکرد روان دسته سوپاپ حتی در فشار بالا
ایمنی افزایش یافته به دلیل طراحی کاپوت ضد ضربه
نشیمن سوپاپ برای سفتی نشتی به ازای نرخ نشتی ISO 5208 A تست شده است
ترکیبی از شیرها و ابزار مخصوص مشتری (قلاب ابزار) در صورت درخواست
توضیحات دریچه بلوک و خونریزی
با منیفولدهای 2 سوپاپ، نسخه بلوک و بلید استاندارد است. شیر قطع فرآیند را از ابزارهای اندازه گیری مانند فشار سنج، سوئیچ ها یا فرستنده ها جدا می کند. با بستن این سوپاپ، دستگاه را می توان با خیال راحت برای خدماتی مانند کالیبراسیون یا جایگزینی جدا کرد. دریچه تهویه اجازه می دهد تا دستگاه را قبل از جداسازی یا برای بررسی نقطه صفر، هواگیری ایمن انجام دهد.

نوک دوک بدون چرخش دریچه بلوک و تخلیه، سایش عناصر آب بندی را کاهش می دهد. این امر، به ویژه با باز و بسته شدن مکرر، باعث افزایش قابل توجه در طول عمر می شود.

از طریق طراحی ضد دمش دریچه بلوک و خونریزی، ایمنی کار بهبود می یابد، به ویژه در برنامه های کاربردی با بارگذاری فشار بالا.

در صورت درخواست، WIKA مونتاژ حرفه ای سوپاپ ها و ابزار اندازه گیری فشار و همچنین سایر لوازم جانبی را در یک قلاب ابزار آماده برای نصب ارائه می دهد. برای اطمینان از عملکرد کامل سیستم، یک آزمایش نشتی اضافی روی قلاب ابزار انجام می شود.
