شیر برقی آسکو ASCO EMG551

USA

توضیحات بیشتر

• سری ASCO 551 که با نام 8551 نیز شناخته می شود، خطی از شیرهای قرقره برقی فشرده 1/4 اینچی 3 و 4 طرفه است که برای کنترل هوا یا گاز بی اثر در محیط های چالش برانگیز ایده آل هستند. طراحی منحصر به فرد شیرها ترکیبی از T سخت است. مهر و موم و حلقه های O انعطاف پذیر که حباب بند، مقاومت در برابر گرد و غبار و قابلیت اطمینان چرخه چند میلیونی را فراهم می کند، سری 551 در بدنه های آلومینیومی، برنجی و ضد زنگ با اتصالات NPT و BSP ¼ اینچی مناسب است برای شرایط سخت موجود در مواد شیمیایی، پالایش، برنامه های کاربردی غذا و نوشیدنی و پردازش علوم زیستی.

ویژگی ها

• در دو نسخه موجود است که مستقیماً روی محرک‌ها با رابط NAMUR در هر VDI/VDE 3845 نصب می‌شود یا رزوه‌شده برای نصب روی لوله
• بدنه سوپاپ از جنس آلومینیوم، برنج یا فولاد ضد زنگ 316L
• درگاه های اگزوز قابل لوله هستند و محافظت بهتری در برابر محیط های خشن ایجاد می کنند
• شیر برقی DIN، ضد آب و ضد انفجار برای استفاده در مناطق بحرانی و خطرناک در دسترس هستند.
• سازه های کم مصرف برای مکان های برق از راه دور و جایگزین ایده آل هستند
• دریچه های هواگیر یکپارچه به سمت فنر محرک برای خروج از اگزوز مسدود می شود و از خوردگی جلوگیری می کند
• سازه های شیر برقی تک و دوگانه در دسترس هستند که در هر موقعیتی نصب می شوند
• تاییدیه های سابق جهانی؛ ATEX، IEC EX، NEPSI، CUTR، KOSHA، UL، CSA، InMetro
• همه پورت های NAMUR در یک طرف برای محافظت بهتر در برابر آب و گرد و غبار
• همه شیر برقی های ضد انفجار در دسترس هستند: Ex d، Ex mb، Ex ia/Ib، Ex e mb، NEMA
• موجود در یک نسخه قطبی، مناسب برای استفاده در دماهای پایین -60 درجه سانتیگراد
• شیر قرقره فشرده قابل تبدیل از 3/2 به 5/2 با طراحی صفحه تک جریان (فقط سری 551)

• دریچه های قرقره یکنواخت مطابق با استاندارد IEC 61508 (2010)
روت 2H نسخه) دارای گواهی TÜV (سری 551) و EXIDA (سری 551-553) با
سطوح یکپارچگی: SIL 2 برای HFT = 0 / SIL 3 برای HFT = 1
• دریچه های قرقره 5/2 و 5/3 دارای اتصالات پورت رزوه ای هستند
• تمام پورت های اگزوز این سوپاپ قرقره قابل اتصال هستند و محیطی بهتر را فراهم می کنند
حفاظت، به ویژه برای مناطق حساس مانند اتاق های تمیز و
کاربرد در بخش های دارویی و فرآوری مواد غذایی
• سوپاپ حفاظت از محیط زیست را در برابر نفوذ مایعات، گرد و غبار یا هر چیز دیگری ارائه می دهد
سایر مواد خارجی (ساختمان های حفاظت شده با محیط زیست)
• می تواند به صورت خارجی (تامین خلبان هوای خارجی) برای تبدیل شیر به حداقل صفر باشد
عملیات با چرخاندن واشر
• شیرهای برقی تمام دستورالعمل های EC مربوطه را برآورده می کنند

X m کپسوله شده
شیر برقی ASCO 551-553
شیرهای محصور شده ASCO 551-553 Ex m شیرهای برقی تک یا دوگانه هستند که به صورت پایلوت کار می کنند، بدنه ای از جنس استنلس استیل دارند و 1/4 و 1/2 شیر دارند.

دریچه های قرقره یکنواخت برای استفاده در مناطق خطرناک مطابق استاندارد IEC 61508 (نسخه مسیر 2H 2010) تولید و تایید شده اند و دارای گواهی TÜV (سری 551) و EXIDA (سری 551-553) با سطوح یکپارچگی: SIL 2 برای HFT = 0 هستند. SIL 3 برای HFT = 1.

این سری از اپراتورهای شیر برقی طبق مقررات ATEX، IECEx و IEC برای استفاده در مناطق خطرناک تولید و تایید شده اند.

شیرهای برقی محصور شده eX m
ویژگی ها
شیرهای برقی قرقره 5/2 و 5/3 دارای اتصالات پورت رزوه ای هستند
به منظور حفاظت از محیط زیست بهتر در برابر نفوذ مایعات، گرد و غبار و سایر مواد خارجی، همه درگاه های اگزوز قابل اتصال هستند. این به ویژه برای مناطق حساس مانند اتاق های تمیز و برنامه های کاربردی در بخش های دارویی و فرآوری مواد غذایی توصیه می شود.
شیرهای برقی کپسول دار Ex m را می توان به صورت خارجی از طریق منبع تغذیه خلبان هوای خارجی هدایت کرد تا با چرخاندن واشر، شیر را به حداقل کارکرد صفر تبدیل کند.
شیرهای برقی را می توان در هر موقعیتی بدون تأثیر بر عملکرد نصب کرد

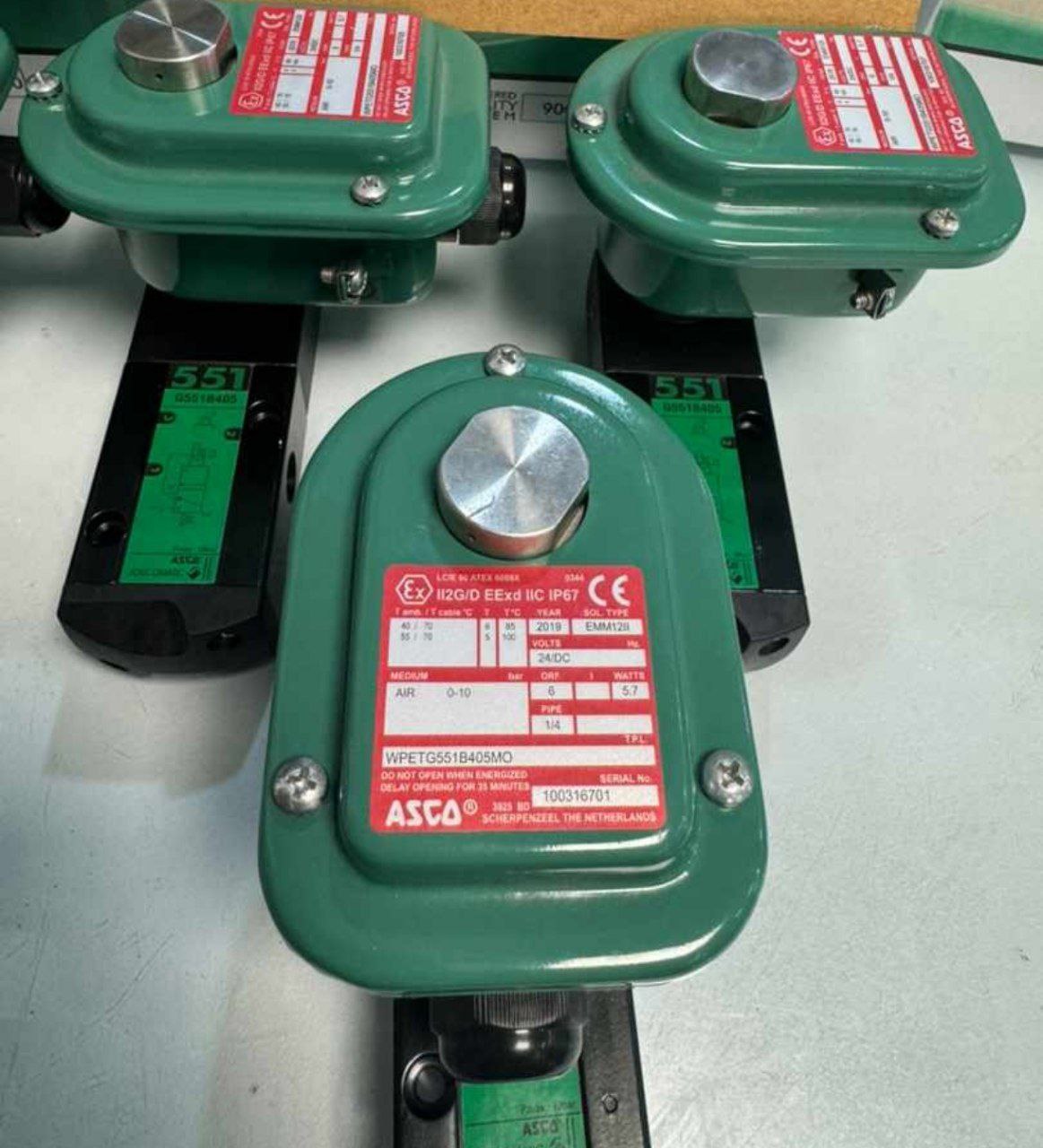

شیرهای ضد انفجار
اپراتورهای سوپاپ ضد انفجار – سوپاپ ها و سوپاپ های برقی ASCO دارای گواهینامه ATEX و IECEx برای مناطق خطرناک کلاس I، بخش 2 و منطقه 1 و منطقه 2 هستند.

شیرهای برقی asco 551-553
مشخصات
فشار دیفرانسیل: 2 – 10،4 بار [1 بار = 100 کیلو پاسکال]
جریان (Qv در 6 بار): 1/4 = 860 لیتر در دقیقه (5/2); 760 لیتر در دقیقه (5/3)| 1/2 = 3000 لیتر در دقیقه
سیالات: هوا، گاز بی اثر، فیلتر شده
محدوده دما: -40 درجه سانتی گراد تا +60 درجه سانتی گراد (553) | -40 درجه سانتی گراد تا +80 درجه سانتی گراد (551)
مواد مهر و موم: VMQ (سیلیکون) + PUR (پلی اورتان)

➡ مشخصات کامل برای طیف کامل شیرهای برقی محصور شده از فولاد ضد زنگ ASCO 551-553 5/2 & 5/3 در برگه اطلاعات موجود است.

شیرآلات asco 551-553 – ابعاد
نوع ASCO 551 – 553 5/2 & 5/3 – فولاد ضد زنگ

ASCO 551 – 553 5/2 5/3 Ex m Valves Encapsulated | ابعاد (میلی متر)

شیر برقی
اطلاعات سفارش: یک شیر برقی با اپراتور ضد انفجار با پیشوند ASCO PV قبل از شماره کاتالوگ شناسایی می شود.

به عنوان مثال

ASCO PV E 210D095 230V/50Hz

کجا:

اپراتور شیر برقی PV
E Pipe Thread
شیر برقی 210D095 | شماره کاتالوگ اپراتور
ولتاژ 230 ولت
یک شیر عرضه شده با اپراتور ضد انفجار با رابط الکتریکی A7 در کد محصول 15 رقمی شناسایی می شود.

به عنوان مثال

ASCO E 262 K 232 A7 V00 H1

کجا:

E اتصال رشته
سری شیر برقی ASCO 262
نامه تجدیدنظر K
232 ASCO شیر برقی نسخه
رابط الکتریکی A7
سوپاپ V00 | گزینه های اپراتورها
کلاس ولتاژ H1
توضیح محدوده دمایی شیر برقی
محدوده دمای سوپاپ – محدوده دمایی سوپاپ (TS) توسط مواد مهر و موم انتخاب شده، محدوده دمایی برای عملکرد صحیح شیر برقی و گاهی اوقات توسط سیال (به عنوان مثال بخار) تعیین می شود.
محدوده دمای محیط اپراتور سوپاپ – محدوده دمای محیط اپراتور با سطح توان انتخابی و کد ایمنی تعیین می شود.
محدوده دمای کل – محدوده دمایی شیر برقی کامل با محدودیت های هر دو محدوده دمایی بالا تعیین می شود.
