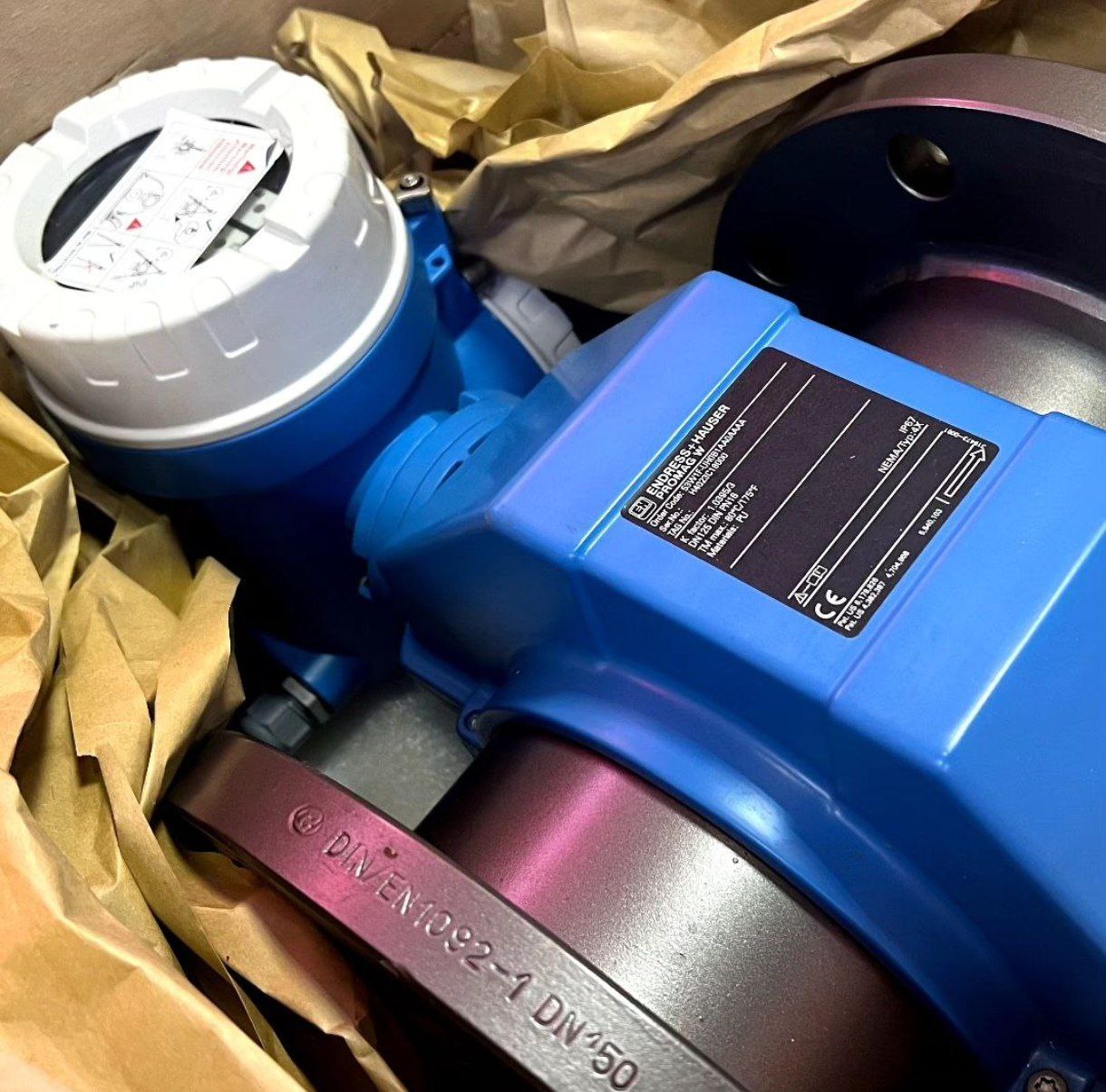

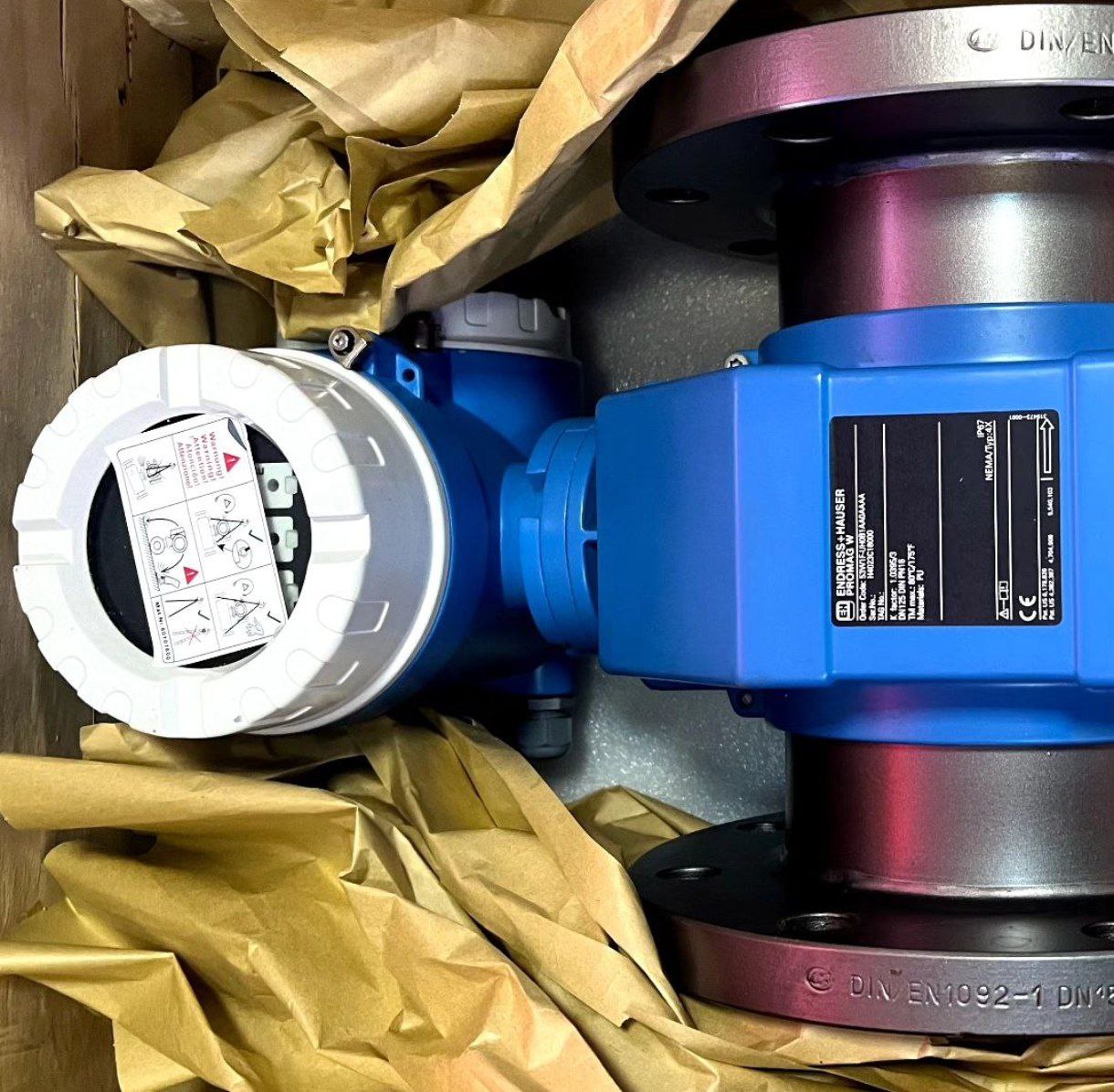

فلومتر اندرس هاوزر ENDRESS+HAUSER 53P

GERMANY

توضیحات بیشتر

فلومتر مغناطیسی اندرس هاوزر مدل Promag 53P

معرفی

فلومتر مغناطیسی  برند اندرس هاوزر مدل Promag 53P برای بالاترین دمای متوسط ​​با یکپارچه سازی سیستم انعطاف پذیر ساخته شده تا مورد استفاده در صنعت قرار گیرد

این فلومتر به کاربردهای شیمیایی و فرآیندی با مایعات خورنده و دمای متوسط ​​بالا اختصاص دارد و در این زمینه ها مورد استفاده قرار میگیرد.

ویژگی های فلومتر مغناطیسی

کاربردهای متنوع – اندازه گیری جریان صرفه جویی در انرژی – بدون افت فشار به دلیل انقباض مقطع. بدون نیاز به تعمیر و نگهداری – بدون قطعات متحرک.

قطر اسمی: حداکثر DN 600 (24 اینچ). همه تاییدیه های رایج سابق. آستر ساخته شده از PTFE یا PFA.

کیفیت بالا – نرم افزار پر کردن و کم کردن دوز، تمیز کردن الکترود و همچنین تشخیص پیشرفته. محاسبه آسان – بازیابی خودکار داده ها برای سرویس.

صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی. دستگاه به عنوان نسخه کامپکت یا از راه دور. HART، PROFIBUS PA/DP، Modbus RS485، FF، EtherNet/IP.

مشخصات فنی

محدوده قطر اسمی

DN 15 تا 600

1/2اینچ تا 24 اینچ

حداکثر meetfout

± 0.2٪

محدوده اندازه گیری

0 تا 9600 متر مکعب بر ساعت

حداکثر فشار فرآیند

PN10…40

محدوده دمایی متوسط

-40…+180 درجه سانتی گراد

(-40…+356 درجه فارنهایت)

محدوده دمای محیط

-20…+60 درجه سانتی گراد

-40…+60 درجه سانتی گراد (اختیاری)

درجه محافظت

IP 67 (NEMA 4x)

IP 68 (NEMA 6P)

نمایش/عملیات

نمایشگر چهار خطی با نور پس زمینه

کنترل لمسی

خروجی ها

4 … 20 میلی آمپر

ارتباطات دیجیتال

HART

PROFIBUS PA

Profibus DP

FOUNDATION Fieldbus

تاییدیه مناطق خطرناک

ATEX، FM، CSA

ایمنی محصول

CE, C-tick, EAC marking

فلومترهای مگنتیک اندرس هاوزر P53، یکی از پرکاربردترین و بهترین محصولات از برند اندرس هاوزر است که بر اساس اصل قانون القای الکترومغناطیسی فارادی جهت اندازه گیری جریان مایعات رسانا در صنایع شیمیایی و فرآیندی مورد استفاده قرار می گیرد.

این مدل فلومتر مگنتیک قادر است جریان را تا 9600 m³/h (42268 گالن در دقیقه)، همچنین دمای سیال را تا +180 درجه سانتیگراد (356 درجه فارنهایت) و فشار فرآیندی تا 40 بار (580 پوند در اینچ مربع) اندازه گیری کند.

فلومتر مغناطیسی اندرس هاوزر 53P شامل دو فلنج و دو الکترود است که در دو طرف لوله قرار می‌گیرند و یک میدان مغناطیسی متقاطع به وسیله‌ی یک المنت مغناطیسی در نزدیکی لوله ایجاد می‌ کند.

هنگامی که یک مایع هادی و رسانا از داخل لوله عبور می‌ کند، سرعت جریان مایع تغییراتی در میدان مغناطیسی ایجاد خواهد کرد که باعث تولید ولتاژ الکتریکی در الکترودها می‌ شود.

در واقع روی آن دو قطب مغناطیسی قرار دارد و نحوه عملکرد آن به گونه ای است که وقتی فلویی عبور نمی کند هیچ ولتاژی القا نمی شود. لذا وقتی سیال عبور می کند باعث ایجاد یک ولتاژ القایی بر روی الکترودها ایجاد می شود و این ولتاژ القایی متناسب با سرعت سیال است.

فلومترهای مگنتیک Magnetic flowmeters برند اندرس هاوزر Endress+Hauser در سری های متنوعی به بازار عرضه می شوند. در ادامه به معرفی و بررسی ویژگی ها، مزایا، عملکرد، کاربرد و نکات نصب فلومتر مغناطیسی اندرس هاوزر مدل Promag 53P این برند می پردازیم.

ویژگی های فلومتر مگنتیک اندرس هاوزر 53P

در فلومتر مغناطیسی اندرس هاوزر مدل 53P جنس لاینر یا آستر بر اساس سیال فرآیندی و تحمل دمایی از تفلون PTFE و PFA می باشد. علاوه بر این از طریق پروتکل‌ های ارتباطی مختلف مانند HART ،PROFIBUS DP / PA ، FOUNDATION Fieldbus و Modbus RS485 میتوان به راحتی فلومتر را به سیستم کنترل فرآیند متصل کرد.

فلومتر مغناطیسی Promag 53P دارای تاییدیه های مناطق خطرناک از جمله ATEX ، IECEx ، FM ، CSA ، NEPSI و TIIS است که عملکرد ایمن تجهیز را در محیط‌های قابل انفجار تضمین می‌ کند.

این مدل از سری های قدیمی فلومترهای مگنتیک برند اندرس هوزر است که توسط این سازنده دیگر تولید نمی شود. اما مدل های جایگزین و پیشنهادی فلومتر مغناطیسی 53P سری های زیر می باشند که به تناسب اطلاعات دیتاشیت و کاربرد آن توسط کارشناسان انتخاب می شوند.

• 1.فلومتر مغناطیسی اندرس هاوزر مدل P 100
• 2.فلومتر مغناطیسی اندرس هاوزر مدل P 200
• 3.فلومتر مغناطیسی اندرس هاوزر مدل P 300
• 4.فلومتر مغناطیسی اندرس هاوزر مدل P 500

مشخصات فنی فلومتر مگنتیک اندرس هاوزر 53P پ

فلومتر مغناطیسی اندرس هاوزر مدل 53P یک مدل خاص از فلومترهای الکترومغناطیسی سری Promag است که توسط Endress+Hauser برای اندازه گیری جریان سیالات رسانا در کاربردهای مختلف صنعتی ساخته می شود. در جدول زیر مهمترین مشخصات فنی این مدل فلومتر Promag 53P ذکر می شود.

عملکرد فلومتر مغناطیسی اندرس هاوزر 53P

فلومتر مغناطیسی یا مگنتیک فلومتر یکی از پرکاربردترین انواع فلومترها در صنایع فرآیندی است که بر  اساس قانون القای فارادی عمل می‌کند.

بر اساس این قانون وقتی یک سیال رسانا از درون یک میدان مغناطیسی عبور می‌ کند، یک ولتاژ الکتریکی در سیال القا می‌ شود. بزرگی این ولتاژ به سرعت عبور سیال رسانا از میدان مغناطیسی و قدرت آن میدان مرتبط است.

ولتاژ القایی متناسب با سرعت جریان است و با استفاده از دو الکترود اندازه گیری به تقویت کننده تامین می شود. حجم جریان با استفاده از سطح مقطع لوله محاسبه می شود. میدان مغناطیسی DC از طریق یک جریان مستقیم سوئیچ شده با قطبیت متناوب ایجاد می شود.

در واقع هر  میزان ولتاژ القایی بیشتر باشد به معنای عبور سریع‌ تر سیال رسانا از میدان مغناطیسی است. از طریق  دو فرمول زیر جریان حجمی سیال رسانا محاسبه می گردد:

Ue = B *L * v و  Q = A * v

در رابطه های فوق Q جریان حجمی، A سطح مقطع، V سرعت سیال،  Ue ولتاژ القایی، L فاصله الکترودها و B میدان مغناطیسی است. فلومتر مغناطیسی اندرس هاوزر مدل 53P در دو نسخه فشرده یا Compact (ترانسمیتر همراه سنسور) و کنترل از راه دور یا Remote (سنسور جدا از ترانسمیتر) در دسترس می باشد.

سیستم اندازه گیری از یک ترانسمتر مدل Promag 50 (رابط کاربری با دکمه های فشاری، صفحه نمایش دو خطی) یا Promag 53 (کنترل لمسی، صفحه نمایش چهار خطی) و یک سنسور Promag P (DN 15 تا 600 / ½ تا 24 اینچ) تشکیل شده است.

کاربردهای فلومتر مگنتیک اندرس هاوزر 53P

فلومتر مغناطیسی Promag 53P برای اندازه‌گیری دوطرفه bidirectional مایعات با حداقل رسانایی برابر با 5 μS/cm طراحی شده است. این فلومتر قابل استفاده در کاربردهای مختلفی است که شامل موارد زیر می‌شود:

• 1.اسیدها و قلیاها: این فلومتر برای اندازه‌گیری جریان مایعات خورنده مانند اسیدها و قلیاها مناسب است.
• 2.رنگ‌ها: میتوان از آن برای اندازه‌گیری جریان رنگ‌ها استفاده کرد تا دوزینگ و نظارت دقیق انجام شود.
• 3.خمیرها: فلومتر قادر به اندازه‌گیری جریان مواد لزج مانند خمیر است و اندازه‌گیری قابل اعتماد و دقیقی را فراهم می‌ کند.
• 4.آب و فاضلاب: این فلومتر مناسب برای اندازه‌گیری جریان آب و فاضلاب در کاربردهای صنعتی و شهری است.

مزیای فلومتر مگنتیک اندرس هاوزر 53P

فلومترهای مغناطیسی اندرس هاوزر مدل Promag 53P یک روش اندازه گیری جریان مقرون به صرفه را با دقت بالایی برای طیف وسیعی از شرایط فرآیندی ارائه می دهند.

یکی از مزایای بزرگ فلومترهای مغناطیسی، عدم نیاز به وجود هیچگونه جسم مکانیکی یا مانعی در مسیر عبور سیال است. به همین دلیل این فلومترها هیچ افت فشاری در سیستم ایجاد نمی‌ کنند. برخی دیگر از مزایای این مدل فلومتر مغناطیسی به شرح زیر است:

• تنوع کاربری: این فلومتر دارای انواع متریال قسمت های در تماس با سیال (wetted part) است که با کاربردهای مختلف و با انواع مایعات استفاده می شوند.
• عدم نیاز به تعمیر یا نگهداری: فلومتر مغناطیسی فاقد قطعات متحرک است، بنابراین نیازی به تعویض یا تعمیر قطعات مکانیکی ندارند. این ویژگی موجب کاهش هزینه‌ های نگهداری و تعمیرات می شود.
• کیفیت: فلومتر مغناطیسی مدل P53 دارای نرم‌ افزاری است که امکاناتی مانند پر کردن و دوز دقیق مایعات را فراهم می‌ کند. همچنین، این فلومتر دارای امکانات تشخیص پیشرفته است که به شما امکان می‌ دهد وضعیت و عملکرد سیستم را به طور دقیق تشخیص داده و مشکلات محتمل را پیش بینی کنید. همچنین، امکانات تمیز کردن الکترود نیز برای حفظ دقت و عملکرد بهتر سنسور وجود دارد.
• محاسبه آسان: فلومتر مغناطیسی مدل 53 Pدارای توتالایزرهای دو جهته است که به شما امکان می‌ دهد به آسانی جریان حجمی مایع را محاسبه کنید.

فلومتر مغناطیسی Promag 53P برای طیف گسترده ای از صنایع و کاربردها، از جمله آب و فاضلاب، مواد شیمیایی، دارویی، مواد غذایی و آشامیدنی و غیره ایده آل است. از دیگر مزایای این نوع فلومتر میتوان به طراحی ماژولار با عملکرد عالی، دقت و پایداری بالا، عدم افت فشار و  حساسیت به لرزش و ارتعاش همچنین نصب و راه اندازی ساده اشاره کرد.

نکات نصب فلومتر مگنتیک اندرس هاوزر 53P

1.فلومتر مغناطیسی اندرس هاوزر 53P را در بالاترین نقطه یک خط لوله و در خط عمودی مستقیماً در بالادست یک خروجی لوله آزاد نصب نکنید. زیرا تشکیل حباب هوا یا گاز در لوله اندازه گیری منجر به افزایش خطای اندازه گیری و کاهش دقت می شود.

2.فلومترها در سمت مکش پمپ نصب نشوند. این احتیاط برای جلوگیری از فشار کم و در نتیجه خطر آسیب به لاینر لوله اندازه گیری است. هنگام استفاده از پمپ های پیستونی، دیافراگمی و غیره نیاز به یک کاهنده نوسان (Pulsation dampers) است.

3.به دلیل خطر تجمع مواد جامد سنسور را در پایین ترین نقطه در تخلیه نصب نکنید و توصیه می شود از یک شیر تمیز کننده استفاده کنید.

4.یک سیفون یا یک شیر ونت در پایین دست (Down stream) سنسور در لوله های پایین h بزرگتر از  5 متر (16.4 فوت) نصب کنید.

5. اگر قطر اسمی بزرگتر از 350 DN است، ترانمسیتر را روی پایه ای با مقاومت باربری کافی نصب کنید. اجازه ندهید که بدنه وزن سنسور را تحمل کند زیرا باعث کمانش بدنه و آسیب به سیم پیچ های مغناطیسی داخلی می شود.

خرید فلومتر مگنتیک اندرس هاوزر 53P

فلومترهای مغناطیسی اندرس هاوزر 53P جهت اندازه گیری و سنجش مایعات در طیف گسترده ای از صنایع فرآیندی کاربرد دارند. از جمله کاربردهای آن‌ها میتوان به اندازه‌ گیری جریان سیالات تمیز، سیالات کثیف و فاضلاب، سیالات خورنده و سایشی، فاضلاب و دوغاب اشاره کرد.

همچنین با استفاده از این مدل فلومترهای مغناطیسی اندرس هاوزر می توان جریان سیالات با خوردگی بالا مانند اسیدها و اکسیدهای کلسیم و دوغاب‌ های ساینده را اندازه‌ گیری کرد.

لازم به ذکر است که فلومترهای مغناطیسی فقط برای سیالاتی قابل استفاده هستند که خاصیت رسانایی الکتریکی (هدایت الکتریکی) دارند. حداقل مقدار رسانایی الکتریکی برای سیالات 50 میکروزیمنس بر سانتی‌ متر است.
