برند:Samson

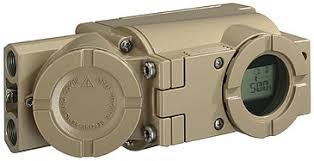

• پوزیشنر سامسون سری 3731 Samson Positioner Series دارای استاندارد ضد انفجار Exd بر کنترل ولو ها یا شیر های کنترل سوار می شود و جهت تعیین موقعیت شیر به سیگنال کنترل استفاده می شود.
• پوزیشنر سامسون سری 3730 Samson Positioner Series پوزیشنر الکتروپنوماتیک است که روی کنترل ولو ها نصب می شود و برای تعیین موقعیت ولو کاربرد دارد.

یحات

• سری پوزیشنر الکتروپنوماتیک ضد انفجار نوع 3731 برای کار با کاربردهای صنعتی عمومی که در آن دستگاه های محصور شده ضد انفجار مورد نیاز است طراحی شده است. سری پوزیشنر شامل نسخه ارتباطی HART (3731-3) و Foundation Fieldbus (3731-5) با پارامترهای عملکرد کامل و تشخیص پیشرفته است. پارامتر تابع کامل شامل مشخص کردن متغیر مرجع، محدوده سفر، مشخصه (به عنوان مثال درصد خطی و برابر) و ویژگی های عملکرد (یعنی ضرایب کنترل PID) است.
• تشخیص پیشرفته شامل ثبت پیام وضعیت، ثبت داده ها، هیستوگرام (انحراف نقطه تنظیم سفر، و شمارنده چرخه)، سیگنال های درایو (پایدار و پسماند)، روند وضعیت انتهایی، آزمایش مشخصه استاتیک، آزمایش ضربه جزئی، و تست ضربه کامل است.

کاربرد ها

• موقعیت یابی برای اتصال به شیرهای کنترل پنوماتیک

ویژگی ها

• اتصال ساده به تمام محرک های خطی معمولی با رابط برای اتصال مستقیم


  SAMSON، دنده یا شیرهای NAMUR با یوغ های میله ای مطابق با IEC 60534-6-1 یا محرک های دوار مطابق با VDI/VDE 3845

• هر موقعیت نصب دلخواه پوزیشنر
• عملکرد یک دکمه ای و منو محور نیز در مناطق خطرناک
• راه اندازی متغیر و خودکار با چهار حالت اولیه متفاوت
• خواندن LCD در هر موقعیت نصب شده به دلیل جهت خواندن قابل انتخاب آسان است
• عملکردهای مانیتورینگ و تشخیصی
• عیب یابی توسعه یافته در نسخه EXPERT+. برای جزئیات بیشتر به برگه داده u T 8388 مراجعه کنید.
• تغییر آنلاین پارامترهای کنترل
• مانیتورینگ صفر خودکار
• دو بلوک تابع DI برای تجزیه و تحلیل سیگنال های ورودی باینری
• سنسور مسافرتی کالیبره شده بدون دنده های مستعد سایش
• ذخیره سازی دائمی تمام پارامترها
• محدودیت فشار خروجی قابل تنظیم
• عملکرد بسته شدن محکم فعال
• قابل تنظیم با کامپیوتر از طریق رابط SSP با استفاده از نرم افزار TROVIS-VIEW
•
• پوزیشنر سامسون 5-3731 برای اتصال به شیرهای کنترلی پنوماتیک مورد استفاده قرار می گیرند. این پوزیشنر برای استفاده در شیرهایی با زاویه ی حرکتی 3.6 تا 200 میلی متر مورد استفاده قرار می گیرند. این سری از پوزیشنرهای سامسون برای اتصال به صورت شبکه فاندیشن فیلدباس (FOUNDATION) استفاده خواهند شد. ترمینال های پوزیشنر به صورت خروجی آنالوگ، یک ورودی دیجیتال و ترمینال کنترل فرآیند ساخته شده است.

  پوزیشنر سامسون 5-3731 موقعیتی که از پیش تعیین شده در شیر می باشد را تضمین می کند. این عملکرد به گونه ای می باشد که موقعیت کنترل شده یعنی متغیر x به سیگنال ورودی w تبدیل خواهد شد. این سیگنال ورودی که توسط سیستم کنترل تحلیل و بررسی شده است، از طریق پوزیشنر  و همینطور از طریق شبکه فاندیشن فیلدباس (FOUNDATION) بع مقدار فشار خروجی تبدیل خواهد شد، که برای حرکت دادن شیر مورد نظر استفاده می شود.

  نحوه عملکرد پوزینشر سامسون 5-3731

  این پوزیشنر سامسون بر روی شیرهای کنترلی پنوماتیک سوار می شود و برای اختصاص موقعیت شیر (متغیر کنترل شده x) به سیگنال کنترل (متغیر مرجع w) استفاده می شود. پوزیشنر سیگنال کنترل الکتریکی سیستم کنترل را با زاویه حرکت یا چرخش شیر کنترلی مقایسه می کند و فشار محرک (اکچویتور) (متغیر خروجی y) را برای محرک پنوماتیکی صادر می کند.

  پوزینشر سامسون 5-3731 عمدتا از یک سیستم حسگر حرکتی ، یک ماژول (آی تو پی) i / p آنالوگ با تقویت کننده هوا ظرفیت پایین (Booster) و تجهیزات الکترونیکی با میکروکنترلر تشکیل شده است. هنگامی که انحراف از نقطه تنظیم رخ می دهد، محرک (اکچویتور) یا تخلیه می شود یا با هوا پر می شود.
  فشار سیگنال ارائه شده به محرک (اکچویتور) را می توان توسط نرم افزار یا در محل به 1.4 ، 2.4 یا 3.7 بار محدود کرد. رگلاتور جریان ثبات جریان مداوم هوا را در اتمسفر تضمین می کند، که برای شستشوی داخل محفظه پوزیشنر و بهینه سازی تقویت کننده (Booster) هوا استفاده می شود. ماژول (آی تو پی) i / p با فشار ثابت بالادستی توسط رگلاتور فشار تأمین می شود تا نوسانات فشار تغذیه را جبران کند. این پوزیشنر با استفاده از فناوری انتقال IEC 61158-2 مطابق با شبکه ی FOUNDATION ارتباط برقرار می کند.


  یک دکمه فشار چرخشی عملکرد را بهتر می کند. پارامترها با چرخاندن دکمه چرخشی انتخاب می شوند و با فشار آن تنظیمات مورد نیاز را فعال می کند. همه پارامترهای پوزیشنر سامسون را می توان در سایت بررسی کرد و بر اساس آن تغییر داد.

  تمام مقادیر روی LCD صفحه ی نمایشگر نمایش داده می شوند. جهت خواندن مقادیر LCD و یا صفحه ی نمایشگر پوزیشنر را می توان 180 درجه چرخاند. جهت بسته شدن شیر کنترلی به پوزیشنر نشان داده می شود. این پوزیشنر بسته شیر کنترلی را با قرائت 0٪ نشان میدهد. مقداردهی اولیه با توجه به پارامترهای (از پیش تنظیم شده) آغاز می شود. پس از انجام مراحل اولیه، پوزیشنر بلافاصله عملیات حلقه بسته را آغاز می کند.
