پوزیشنر زیمنس SIEMENS 6DR5110
GERMANY
توضیحات بیشتر

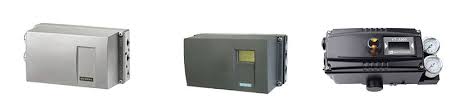

SIPART PS2 پوزیشنر هوشمند، الکتروپنوماتیکی، 4 … 20 میلی آمپر، HART، Ex/nEx، محفظه پلی کربنات تک اثره، برای محرک های خطی و نیمه چرخشی پنوماتیکی. تشخیص موقعیت غیر تماسی (بدون سایش) (NCS).
موقعیت ساز هوشمند الکتروپنوماتیک SIPART PS2 برای محرک های خطی و نیمه چرخشی پنوماتیکی. 2-سیم؛ 4 … 20 میلی آمپر با رابط HART. تک عمل؛ محفظه پلی کربنات استاندارد بدون حفاظت در برابر انفجار. نخ اتصال el.: 1/2″ NPT / pneu.: 1/4″ NPT بدون مانیتور محدودیت. ماژول خروجی آنالوگ (AOM)، بازخورد موقعیت آنالوگ 4 … 20 میلی آمپر. پلاگین دستگاه M12 به صورت اختیاری با -Z D53 قابل سفارش است. منبع تغذیه ایزوله SITRANS I100 قابل سفارش جداگانه (7NG4124-1AA00). . دستورالعمل های مختصر انگلیسی / آلمانی / چینی. استاندارد / Fail-Safe – کاهش فشار محرک در صورت خرابی نیروی کمکی الکتریکی (فقط تک اثر). بلوک مانومتر آلومینیومی ¼-18 NPT، تک اثر با مانومتر فلزی IP44 (MPa، bar، psi)
ای توپی پوزیشنر زیمنس مدل 6DR5120 یک تجهیز کنترلی است که استفاده میشود تا فشار هوای ورودی به عملگر یا اکچویتور در شیرهای کنترلی را تنظیم کند. این پوزیشنر یکی از تجهیزات کنترلی اساسی است که برای تنظیم و کنترل شیرآلات صنعتی استفاده میشود.
خرید آی توپی پوزیشنر نیازمند داشتن اطلاعات کافی در مورد نوع و تیپ شیری است که پوزیشنر بر روی آن نصب میشود، همچنین نوع سیگنال ورودی پوزیشنر و سایر پارامترهای مرتبط است.
در این مطلب توضیحات دقیقی در خصوص پوزیشنر و عملکرد آن ارائه میکنیم. همچنین مشخصات فنی ای توپی پوزیشنر زیمنس مدل 6DR5120 را معرفی خواهیم کرد.
پوزیشنر
پوزیشنر (Positioner) یکی از تجهیزات کنترلی اصلی است که در شیرآلات و سیستمهای کنترلی استفاده میشود. وظیفه پوزیشنر، بررسی و تنظیم موقعیت صعودی یا نزولی ساقه (Stem) شیر نسبت به سیگنال ارسالی از سیستم کنترلی است.
وقتی سیگنال کنترلی به پوزیشنر ارسال میشود، پوزیشنر با استفاده از فشار هوای ابزار دقیق، فشاری را روی دیافراگم یا پیستون اکچویتور اعمال میکند. این فشار هوا، سبب حرکت ساقه شیر میشود تا شیر به موقعیت صحیح و متناسب با سیگنال کنترلی قرار بگیرد.
نصب پوزیشنر روی شیر نیازمند انتخاب مدل مناسب است که بستگی به نوع و تیپ شیر دارد. در شیرهای گلوب و دیافراگمی از پوزیشنرهای خطی استفاده میشود، در حالی که در شیرهای پروانهای و شیر توپی از پوزیشنرهای چرخشی (روتاری) استفاده میشود.
پوزیشنر با اتصال اهرم خود به ساقه ولو، بازخوردی از موقعیت شیر به کنترلر ارائه میدهد. با دریافت این بازخورد، کنترل کننده فرایند مانند سیستمهای PLC میتواند با ارسال سیگنال مناسب، موقعیت شیر را تغییر داده و کنترل کند.
همچنین، محور (فلاور) پوزیشنر به ساقه متصل شده است و وظیفه بررسی موقعیت شیر را دارد. در صورت عدم تطابق موقعیت شیر با مقدار درصد باز بودن مورد انتظار، فشار هوا روی اکچویتور تنظیم میشود تا شیر به مقدار مورد نظر تنظیم شود.
ای توپی پوزیشنر زیمنس مدل 6DR5120
ای توپی پوزیشنر زیمنس مدل 6DR5120 SIPART PS2 یک پوزیشنر الکترونیکی-نیوماتیک هوشمند است که برای اکچویتورهای خطی و چرخشی پنوماتیک طراحی شده است. این پوزیشنر با استفاده از 2 سیم و سیگنال 4…20mA با رابط HART کار میکند.
ویژگیهای ای توپی پوزیشنر زیمنس مدل 6DR5120 عبارتند از:
– طراحی برای عملکرد دوگانه (دابل)
– محفظهای از پلیکربنات که حفاظت در برابر انفجار است
– اتصال الکتریکی با استفاده از رزوه M20x1.5
– اتصال پنوماتیکی با استفاده از رزوه G 1/4
این پوزیشنر بدون نظارت محدودیت عملکرد و بدون ماژول آپشنال ارائه میشود.
همچنین، ای توپی پوزیشنر زیمنس مدل 6DR5120 دارای دو حالت استاندارد و ایمن است. در صورت خرابی برق، این پوزیشنر عملکرد اکچویتور را محافظت میکند. علاوه بر این، در صورت عدم تأمین برق کمکی الکتریکی، اکچویتور را از فشار خارج میکند (فقط در حالت عملکرد تکی). پوزیشنر ای توپی پوزیشنر زیمنس مدل 6DR5120 بدون بلوک مانومتر، بلوک تهویه و بوستر ارائه میشود.
مشخصات فنی ای توپی پوزیشنر زیمنس مدل 6DR5120
نوع پوزیشنر | پوزیشنر هوشمند الکتروپنوماتیکی (I/P) |
مناسب اکچویتور | دورانی / خطی |
سینگل/دابل | دابل |
سیگنال ورودی | 4 تا 20 میلی آمپر |
فشار هوا تغذیه | 1.4 … 7 bar (20.3 … 101.5 psi) |
خروجی | دارد |
پروتکل ارتباطی | HART |
بدنه | پلی کربنات |
سیگنال فیدبک | 4 تا 20 میلی آمپر دارد |
درجه حفاظت | IP31 |
استاندارد ضد انفجار | ATEX/IECEx |
مهمترین دلایل کاربرد آی توپی پوزیشنر در شیرها عبارتند از:
- وجود فشار زیاد و همچنین ویسکوزیته زیاد سیال مورد کنترل
- وجود اصطکاک در مکانیزم شیر کنترل به واسطه آب بندی گلوگاه شیر
- در صورت بیشتر بودن فاصله کنترل کننده و شیر کنترل از 150 فوت
- در صورت لازم بودن تقویت و تغییر نسبت به فرمان وارده از کنترل کننده
- سرعت بخشیدن به عمل شیرهای کنترل و حذف تأخیر زمانی
