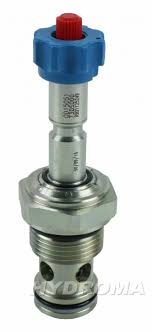

کارتریج ولو رکسروت REXROTH OD150

GERMANY

بیشتر بخوانید

Technical data
General
Weight 0.24 kg (0.53 lbs)
Installation orientation Optional
Ambient temperature range -30 to 60 °C (-22 to 140 °F)
Hydraulic
Max. operating pressure 350 bar (5000 psi)
Max. proof pressure 420 bar (6000 psi)
Flow range 2 – 70 l/min (0.5 – 18 gpm)
Fatigue cycle life 1 million cycles at 350 bar
Max. internal leakage 20 drops/min.
Fluid temperature range -20 to 80 °C (-4 to 176 °F)
Fluids: Mineral-based or synthetics with lubricating properties at
viscosities of 20 to 380 mm2/s (cSt)
Installation torque 54 – 66 Nm (40 – 49 ft-lbs)
Recommended degree of fluid
contamination
Nominal value max. 10 µm
(NAS 8) ISO 4406 19/17/14
MTTFd 150 years see RE 18350-51
except for codes marked with *
Special cavity 017-E see 18325-75
Lines bodies and standard assemblies Please refer to section
“Hydaulic integrated circuit”
or consult factory
Seal kit – version 1 code
material no.
RG17E201052010
R934003562
Seal kit – version 2-3-4 code
material no.
RG17E201053010
R934003563
Seal kit coil code
material no.
RG12A1PNBR7010
R934003958
Other technical data See data sheet 18350-50
Electrical
Type of voltage DC voltage
Coil type S8-356 see 18325-90
Supply voltage See data sheet 18325-90
Nominal voltage ± 10%
Power consumption 20 W
Duty cycle coil See characteristic curves %
Type of protection See data sheet 18325-90
Note: Coils must be ordered separately

کارتریج‌های کمک‌کننده مستقیم sun hydraulic معمولاً شیرهای بسته و محدودکننده فشار هستند که برای محافظت از اجزای هیدرولیک در برابر فشار گذرا استفاده می‌شوند. هنگامی که فشار در ورودی (درگاه 1) به تنظیم سوپاپ می رسد، شیر شروع به باز شدن به مخزن (درگاه 2) می کند و جریان را کاهش می دهد تا افزایش فشار را محدود کند. شیرهای سان صاف و بی‌صدا، اساساً نشتی صفر، مقاوم در برابر کثیفی، مقاوم در برابر لجن‌کشی و بسیار سریع هستند.

• حداکثر فشار را در پورت 2 می پذیرد. مناسب برای استفاده در مدارهای امداد پورت متقاطع.

• سیل کیت های روی پیچ تنظیم در معرض فشار سیستم قرار دارند، به این معنی که این شیر فقط زمانی قابل تنظیم است که فشار برداشته شود. روش تنظیم این است؛ تنظیمات را بررسی کنید، فشار را بردارید، شیر را تنظیم کنید، تنظیمات جدید را بررسی کنید.

• سوپاپ نسبتاً به دماهای مختلف روغن و آلودگی ناشی از روغن حساس نیست.

• یک محدوده فنری را انتخاب کنید که در آن تنظیم تخلیه کننده فشار مورد نظر تقریباً در محدوده متوسط تا زیاد بین حداقل و حداکثر فشار باشد تا از حداکثر تکرارپذیری شیر اطمینان حاصل شود.

• مناسب برای استفاده در برنامه های نگهداری بار.

• فشار برگشتی روی درگاه مخزن (درگاه 2) مستقیماً به تنظیم سوپاپ در نسبت 1:1 اضافه می کند.

• کارتریج های پیکربندی شده هیدرولیک sun با سیل کیت EPDM برای استفاده در سیستم هایی با سیالات استر فسفات می باشد. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به سیل کیت آسیب می رساند.

• فشار تست برای هر محدوده به شرح زیر است: محدوده A – 2000 psi (138 بار)، محدوده B – 1000 psi (69 بار)، محدوده C – 4000 psi (276 بار)، محدوده D – 800 psi (55 بار)، محدوده E – 400 psi (28 بار)، محدوده S – 150 psi (10 بار)، محدوده W – 3000 psi (207 بار).

• Reseat با 90% فشار ترک در تنظیم تست مطابقت دارد یا از آن فراتر می رود. تنظیمات کمتر از فشار تست ممکن است منجر به درصد پایین‌تر نشستن مجدد شود.

• همه کارتریج های امداد 2 پورت (به جز نقش برجسته های پیلوت) از نظر فیزیکی و عملکردی قابل تعویض هستند (مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).

• کارتریج  sun hydraulicدارای ساختار سبک شناور برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
