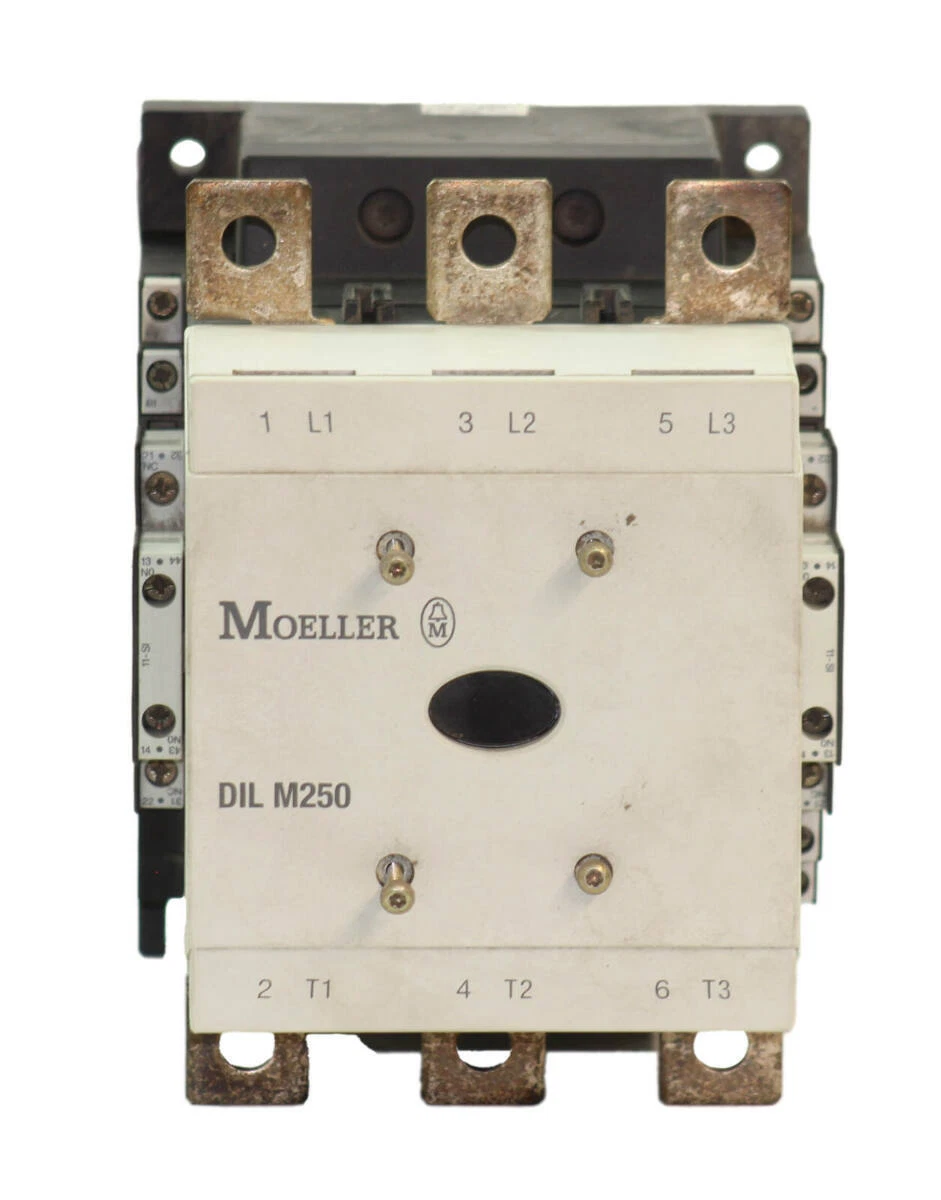

کنتاکتور مولر MOELLER DIL M250

GERMANY

بیشتر بخوانید

نام محصول
کنتاکتور DILM سری Eaton Moeller®
قسمت شماره
DILM250-S/22 (220-240V50/60HZ)
EAN
4015082741907
طول / عمق محصول
208 میلی متر
ارتفاع محصول
189 میلی متر
عرض محصول
140 میلیمتر
وزن محصول
6.71 کیلوگرم
گواهینامه ها
UL/CSA
IEC 61373: لرزش و شوک، تست شده برای دسته 1 کلاس B
علامت گذاری CE
EN 45545: حفاظت در برابر آتش در وسایل نقلیه راه آهن
آمریکای شمالی (فهرست UL، دارای گواهی CSA)
شماره فایل CSA 1017510
VDE 0660
شماره کنترل دسته UL: NLDX
شماره فایل UL: E29096
UL 60947-4-1
IEC/EN 60947-4-1
شماره کلاس CSA: 3211-04
نام تجاری محصول
DILM
نوع محصول
کنتاکتور
نوع فرعی محصول
هیچ یک
یادداشت های کاتالوگ
EN 45545 – حفاظت در برابر آتش در وسایل نقلیه راه آهن: کلاس حفاظت در برابر آتش تمام پلاستیک ها مطابق UL94: V-0 / وزن پلاستیک در مجموع: 1.872 کیلوگرم
همچنین برای موتورهایی با کلاس بازده IE3 مناسب است.
همچنین مطابق با AC-3e تا 500 ولت تست شده است.
مخاطبین بر اساس EN 50012
اطلاعات کلی
تجهیزات جانبی
گزینه های اتصالات کنتاکت های کمکی: در کنار: 2 x DILM820-XHI11(V)-SI. 2 x DILM820-XHI11-SA
کاربرد
کنتاکتور برای موتورها
ارتباط
پایانه های پیچ
درجه محافظت
IP00
سازگاری الکترومغناطیسی
طراحی شده برای عملیات در محیط های صنعتی. استفاده از آن در محیط های مسکونی ممکن است باعث تداخل فرکانس رادیویی شود که نیاز به سرکوب نویز اضافی دارد.
مجهز به:
مدار سرکوبگر در الکترونیک محرک
طول عمر، برقی
100000 عملیات (در عملیات کندانسور)
طول عمر، مکانیکی
10000000 عملیات (AC)
فرکانس کاری
200 عملیات در ساعت
3000 عملیات مکانیکی در ساعت (AC)
دسته اضافه ولتاژ
III
درجه آلودگی
3
رده محصولات
کنتاکتورها
حفاظت
ضد انگشت و پشت دست با روکش ترمینال یا بلوک ترمینال، محافظت در برابر تماس مستقیم هنگام فعال کردن از جلو (EN 50274)
ولتاژ مقاومت در برابر ضربه نامی (Uimp)
8000 ولت AC
مقاومت
500 mΩ (مقاومت تماس انتقالی قابل قبول – دستگاه مدار کنترل خارجی هنگام فعال کردن A11)
مقاومت در برابر ضربه
10 گرم، تماس کمکی N/O، مکانیکی، مطابق با IEC/EN 60068-2-27، شوک نیمه سینوسی 10 میلی ثانیه
8 گرم، تماس کمکی N/C، مکانیکی، مطابق با IEC/EN 60068-2-27، شوک نیمه سینوسی 10 میلی ثانیه
10 گرم، تماس اصلی N/O، مکانیکی، مطابق با IEC/EN 60068-2-27، شوک نیمه سینوسی 10 میلی ثانیه
دسته استفاده
AC-3: موتورهای القایی AC معمولی: راه اندازی، خاموش شدن در حین کار
AC-1: بارهای غیر القایی یا کمی القایی، کوره های مقاومتی
AC-4: موتورهای القایی AC معمولی: راه اندازی، وصل کردن، معکوس کردن، اینچ
نوع ولتاژ
AC
شرایط محیطی اقلیمی
ارتفاع
حداکثر 2000 متر
دمای کار محیط – حداقل
-40 درجه سانتی گراد
دمای کاری محیط – حداکثر
60 درجه سانتی گراد
دمای کار محیط (محصور) – حداقل
-40 درجه سانتی گراد
دمای کاری محیط (محصور) – حداکثر
40 درجه سانتی گراد
دمای ذخیره سازی محیط – حداقل
-40 درجه سانتی گراد
دمای ذخیره سازی محیط – حداکثر
80 درجه سانتی گراد

ظرفیت ترمینال (باسبار)
عرض 25 میلی متر، اتصال اصلی
ظرفیت ترمینال (باند مسی)
تثبیت با ترمینال کابل تخت یا بلوک ترمینال کابل؛ ظرفیت ترمینال بلوک های ترمینال کابل را ببینید
ظرفیت ترمینال (قابل انعطاف با بند کابل)
50 – 240 میلی متر مربع
ظرفیت ترمینال (قابل انعطاف با فرول)
2 x (0.75 – 2.5) میلی‌متر مربع، کابل‌های مدار کنترل
1 x (0.75 – 2.5) میلی‌متر مربع، کابل‌های مدار کنترل
ظرفیت ترمینال (جامد)
1 x (0.75 – 2.5) میلی‌متر مربع، کابل‌های مدار کنترل
2 x (0.75 – 2.5) میلی‌متر مربع، کابل‌های مدار کنترل
ظرفیت ترمینال (AWG جامد/رشته ای)
18 – 14، کابل های مدار کنترل
2/0 – 500 MCM، کابل های اصلی
ظرفیت ترمینال (به همراه بند کابل)
70 – 240 میلی متر مربع
عرض در سراسر آپارتمان
16 میلی متر
اندازه پیچ
M3.5، پیچ ترمینال، کابل های مدار کنترل
M10، پیچ ترمینال، اتصالات اصلی
اندازه پیچ گوشتی
2, پیچ ترمینال, کابل های مدار کنترل, پیچ گوشتی Pozidriv
گشتاور سفت شدن
24 نیوتن متر، پیچ/پیچ اتصال کابل اصلی
1.2 نیوتن متر، پایانه های پیچ، کابل های مدار کنترل
