کنترل ولو FLOWSERVE MARK ONE
AUSTRALIA
توضیحات بیشتر
یکی از رایجترین المان های کنترل نهایی در سیستم های کنترل صنعتی ،کنترل ولو
میباشد.کنترل ولو برحسب فرمان یک سیگنال اتوماتیک همچون سیگنال یک کنترل کننده یا
دستگاه منطقی (مانند PLC) فلوی سیال عبوری از یک لوله را محدود می کند.
کنترل ولو وسیله ای است که با اعمال نیرویی غیر از نیروی دست عمل می نماید و میزان
جریان سیال را در یک سیستم کنترل فرایندی تنظیم می کند، شیر کنترل شامل یک شیر است
که به یک مکانیزم محرکه actuator که توانائی تغییر عنصر کنترل کننده سیال را دارد متصل
می باشد .این تغییر بر مبنای سیگنالی است که از سیستم کنترل دریافت میشود. شیر کنترل
نقش مهم و اساسی در یک صنعت فرایندی ایفا می نماید و قسمت زیادی از هزینه ها ی
خرید قطعات و دستگاهها در صنایع مربوط به شیر کنترل و سیستم های جانبی آن می باشد.
انتخاب شیرهای کنترل قبلا بر مبنای پارامترهای اولیه ای نظیر Pressure rating دامنه جریان
افت فشار و … بود ولی اکنون تاکید بر هز ینه ها می باشد بنابراین شیرهای کنترل بایداز لحاظ
هزینه ها ی اولیه و هزینه های تعمیراتی مناسب باشند ضمن اینکه می بایست خواص
کنترلی خوبی داشته باشند. پارامترهای ثانویه در انتخاب شیر کنترل شامل نشتی های مجاز،
خصوصیات جریانی، دما و سایش می باشد.همچنین باید مساله Noise را در نظر گرفت و نیز
باید محرک مناسب انتخاب گردد و نیاز به موقعیت دهنده شیر Positioner مشخص گردد.
مشخص کردن سایز شیر کنترل که به آن Valve Sizing می گویند بستگی به پارامتر متغیری
به نام Cv دارد.پارامترهای مورد نیاز جهت انتخاب شیر کنترل در استاندارد ISA مشخص شده
است.
قسمت های تشکیل دهنده کنترل ولو فیشر :
Body : بدنه شیر اصلی ترین قسمتی از شیر است که تحت فشار می باشد. این قسمت شامل اتصالات و مسیر جریان میباشد. این قسمت همچنین محل لازم برای نشیمنگاه و بندآور Seat) و.) Plug را فراهم میآورد
Bonnet: ساقه قسمتی از شیر است که میله شیر(Stem) در آن حرکت می کند و به عنوان یک هدایت کننده (Guid)برای میله شیر می باشد. ساقه شیر همچنین در برگیرند ه جعبه آ ببندها می باشد. ساقه می تواند یکپارچه، پیچی یا فلنجی باشد.
Actuator :محرک یکی از قسمتهای اساسی و مهم در شیرهای کنترل می باشد. کار آن اعمال نیرو وفشار به میله شیر و حرکت آن جهت تغییر وضعیت عضو مسدود کننده م یباشد. با حرکت عضو مسدودکننده جریان سیال تنظیم و یا قطع و وصل می گردد. محرکها دارای انواع مختلفی می باشند.
Power Unit : قسمتی از محرک که انرژی سیال یا الکتریک یا مکانیک را به حرکت میله شیر تبدیل می نماید
Pneumatic : وسیله ای که انرژی یک سیال تراک مپذیر معمولا هوا را به حرکت تبدیل م یکند.
Electric : وسیله ای که انرژی الکتریکی را به حرکت تبدیل مینماید.
کاربرد کنترل ولو فیشر : کنترل ولو فیشر برروی کنترل خطوط انتقال مواد غذایی ، نفت ، بخار ، آب ، شیمیایی و دارویی مورداستفاده قرارمیگیرد.
موارد مهم در انتخاب یک کنترل ولو به شرح زیر می باشد :
1- CV (میزان عبور سیال از ولو را که نشان دهنده حجم در واحد زمان میباشد و با دیمانسیون گالن بر دقیقه اندازه گیری می شود )
2- سایزینگ ولو
3- سیال داخل مسیر ( خورندگی)
4- فشار و اختلاف فشار موجود
5- غلظت و مختصات سیال
6- نشتی ولو (Leakage)
7- اغتشاش سیال
8- دمای سیال

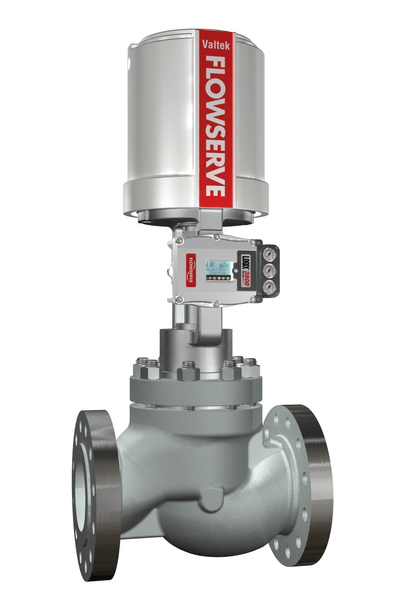

شیر کنترل گلوب Valtek Mark One عملکرد عالی را در خدمات مایع و گاز ارائه می دهد، در حالی که امکان تعمیر و نگهداری آسان، سریع و ارزان را نیز فراهم می کند.

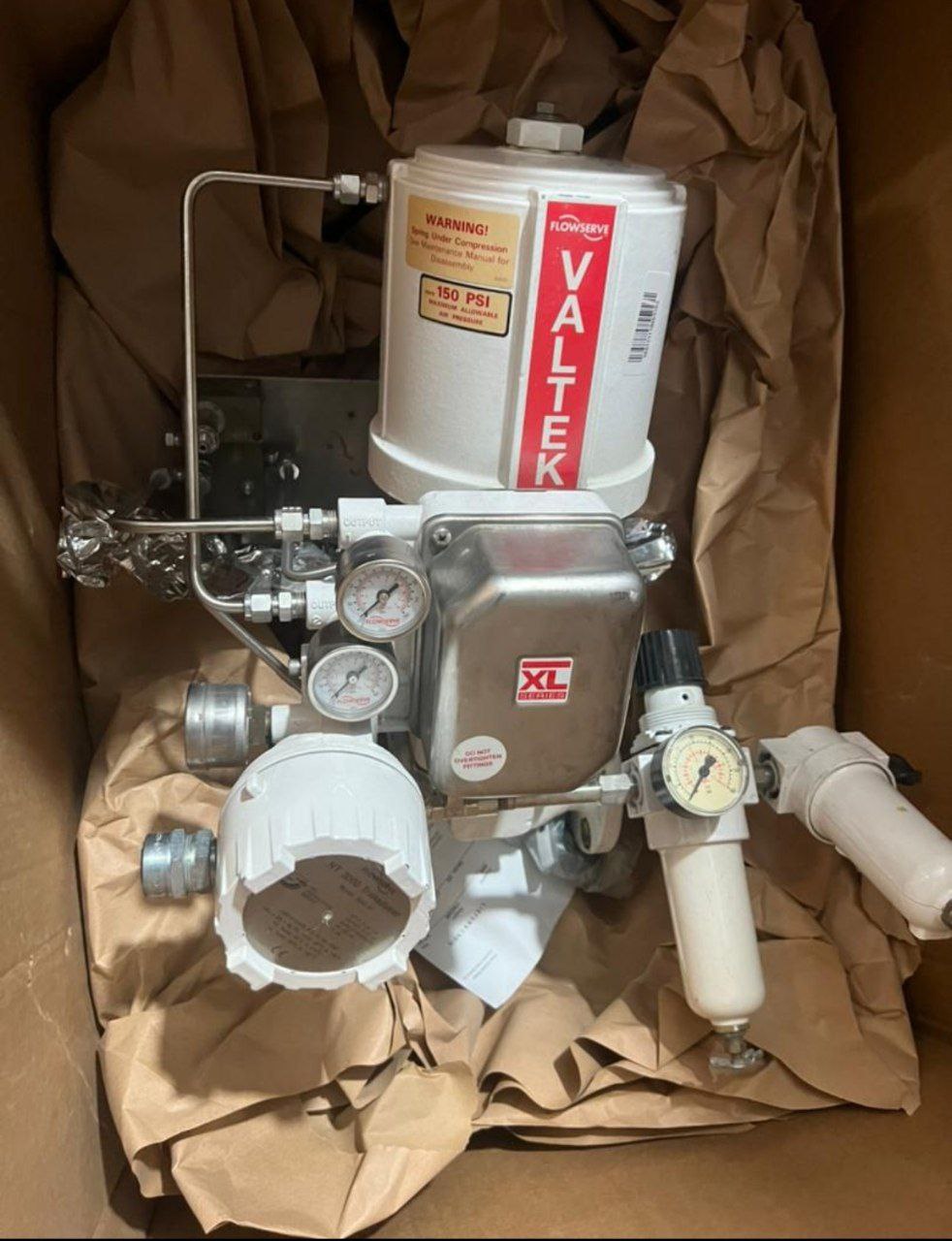

سوپاپ Mark One فعال شده با سیلندر فنری سختی را فراهم می کند و دقت موقعیت یابی، تکرارپذیری، سرعت بالا کنترل شده و پاسخ وفادار را حفظ می کند. سوپاپ Mark One تا 150 psig (10.3 بارگ) هوا را کنترل می کند و دارای نیروی رانش برای قطع در برابر فشارهای سیال بسیار بالاتر است.
دریچه Mark One به گونه ای طراحی شده است که فنر، فشار هوای تامین کننده و فشار سیال به خودی خود ترکیب می شوند تا خاموشی بسیار محکمی ایجاد کنند. یک حلقه صندلی خود تراز، قابلیت خاموش شدن سوپاپ Mark One را بیشتر می کند.
دریچه Mark One به طور معمول دوبار هدایت می شود و به طور کامل از تماس بین دوشاخه و نگهدارنده صندلی جلوگیری می کند. بسیاری از مشکلات نگهداری دریچه های گلوب را می توان در هدایت قفس ردیابی کرد. تماس نزدیک فلز به فلز بین قفس و دوشاخه اغلب منجر به داغ شدن و چسبندگی می شود.
صندلی گیره دار و تزئینات ورودی بالا امکان تعمیر و نگهداری آسان و سریع را فراهم می کند. بعلاوه، با درجه بالای تعویض قطعات شیر Mark One، به قطعات موجودی کمتری نیاز است. علاوه بر این، محرک سبک تر، کوچکتر و راحت تر از محرک های دیافراگمی قابل حمل است.
شیر کنترل Valtek Mark One انتخاب صنعتی برای یک شیر ساده، قابل اعتماد و سخت است.
ویژگی ها و مزایا
خدمات قابل اعتماد و قابل پیش بینی
نمی چسبد و خاموش نمی شود
آسان، سریع و ارزان
خاموشی استثنایی
برای سخت ترین خدمات ساخته شده است
برای سخت ترین خدمات ساخته شده است
