ارت سنج KYORITSO 4105A
JAPAN
بیشتر بخوانید
ت سنج دیجیتال کیوریتسو KYORITSU ۴۱۰۵A-H/۴۱۰۵A
یکی از روش های متداول برای اندازه گیری میزان مقاومت زمین (ارت)، استفاده از ارت سنج های سه سیمه می باشد (میله کوب). از این روش عمدتا برای اندازه گیری میزان مقاومت چاه ارت استفاده می شود. این روش مبتنی بر ایجاد یک مسیر برای جریان الکتریکی و اندازه گیری ولتاژ قسمتی از این مسیر و سپس تقسیم ولتاژ بر جریان برای یافتن مقاومت است. بنابراین یک منبع جریان لازم است که جریانی را بین الکترود اصلی و میل جریان برقرار نماید و سپس ولتاژ بین الکترود ولتاژ و الکترود آزمون توسط ولت متر دستگاه ارت سنج و جریان تزریقی توسط آمپر متر خوانده شده و نسبت این ولتاژ بر جریان به عنوان عدد مقاومت سیستم ارت روی صفحه نمایش نشان داده شود.
ارت تستر ۴۱۰۵A کیوریتسو و ارت تستر کیوریتسو KYORITSU 4105A-H از پرکاربرد ترین و معروف ترین ارت سنج میله ای برند کیوریتسو بوده که مورد تایید مهندسین و شرکت های برق می باشد. ارت تستر دیجیتال ۴۱۰۵A کیوریتسو قابلیت اندازه گیری مقاومت سیستم زمین در سه رنج ۲۰ اهم /۲۰۰ اهم /۲۰۰۰ اهم را دارد. همچنین ارت تستر دیجیتال ۴۱۰۵A کیوریتسو می تواند ولتاژ متناوب را تا ۲۰۰ ولت اندازه گیری نماید. چنانچه مقاومت تماسی الکترود های کمکی بیش از حد انتظار باشد ارت تستر دیجیتال ۴۱۰۵A کیوریتسو مقاومت مذکور را به صورت آلارم و یا هشدار نمایش می دهد. چنانچه امکان کوبیدن الکترود های کمکی برای اندازه گیری به روش سه سیمه وجود نداشته باشد با استفاده از پراب های ساده شده این دستگاه می توان به روش ارت مرده مقاومت سیستم زمین را اندازه گیری کرد. قیمت ارت تستر کیوریتسو ۴۱۰۵ به روز می باشد.
امکانات ارت تستر دیجیتال کیوریتسو مدل ۴۱۰۵A و ۴۱۰۵A-H
- توانایی سنجش مقاومت زمین به وسیله کوبیدن ۲ میله
- حفاظت در برابر گردو غبار وهمچنین نشت آب (IP54)
- هشدار هنگام بالا بودن مقاومت بیش از تحمل میخ های کمکی و ارت تستر
- دارای ابعاد قابل حمل و سبک در برابر نمونه های مشابه
- اندازه گیری نشت جریان تا ۲ میلی آمپر در مدار بدون قطع کردن اتصالات
- رنج اندازه گیری مقاومت زمین از ۰ تا ۲۰۰۰ اهم در سه رنج
- رنج اندازه گیری ولتاژ زمین از ۰ تا ۲۰۰ ولت
اندازه گیری مقاومت زمین با دومیخ کمکی
مقاوم در برابر گردو غبار و نشت آب دارای کلاس حفاظتی IP54
قابلیت اندازه گیری ولتاژ زمین
هشدار و الارم زمانی که مقاومت بیش از تحمل میخ های کمکی و ارت تستر میباشد
دارای ابعاد قابل حمل و سبک در برابر نمونه های مشابه
اندازه گیری نشت جریان تا 2 میلی آمپر در مدار بدون قطع کردن اتصالات

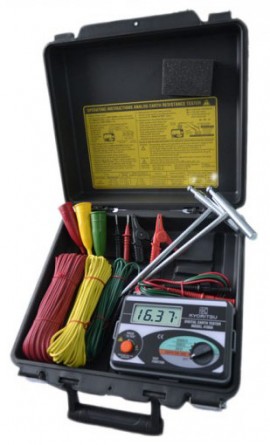

دارای کیف حمل و دو میخ کمکی و پراب های مربوطه
دارای قاب مستحکم و بازشو جهت سهولت در استفاده
هشدار خودکار در ایجاد خطای اندازه گیری مقاومت زمین
علاوه بر اندازه گیری دقیق سه سیمه ، اندازه گیری ساده دو سیمه را به کمک لیدهای تست که همراه دستگاه عرضه میشود را نیز انجام می دهد
| Earth resistance measurement |
20Ω | 200Ω | 2000Ω | |
|---|---|---|---|---|
| Measuring range | 0.00 – 1999Ω | |||
| Display range | 0.00 – 19.99Ω | 0.0 – 199.9Ω | 0 – 1999Ω | |
| Accuracy | ±2%rdg±0.1 Ω | ±2%rdg±3dgt | ||
| Earth voltage measurement | ||||
| Measuring range | 0 – 200 V AC (50,60Hz) | |||
| Display range | 0.0 – 199.9 V | |||
| Accuracy | ±1%rdg±4dgt | |||
| Overload protection | Earth resistance : 280V AC (10 seconds) Earth voltage : 300V AC (1 minute) |
|||
| Applicable Standards | IEC 61010-1 CAT Ⅲ300 V Pollution degree 2 IEC 61010-2-030, IEC 61557-1,5, IEC 60529 (IP54) |
|||
| Power source | R6(AA)(1.5V) × 6 | |||
| Dimension | 105(L) × 158(W) × 70(D) mm (including case lid) | |||
| Weight | Approx. 550g (including batteries and case lid) | |||
| Accessories | 7095A (Earth resistance test leads (Red 20m, Yellow 10m, Green 5m/1set)) 7127B (Simplified measurement probe), 8032 (Auxiliary earth spikes[2 spikes/1set]), 9121 (shoulder strap), 9084 (Carrying case) R6(AA) × 6, Instruction manual |
|||
| Optional Accessories | 7245A (Precision measurement cord set) 8259 (Adapter for measurement terminal) 9165 (Carring case [Hard]) |
|||
