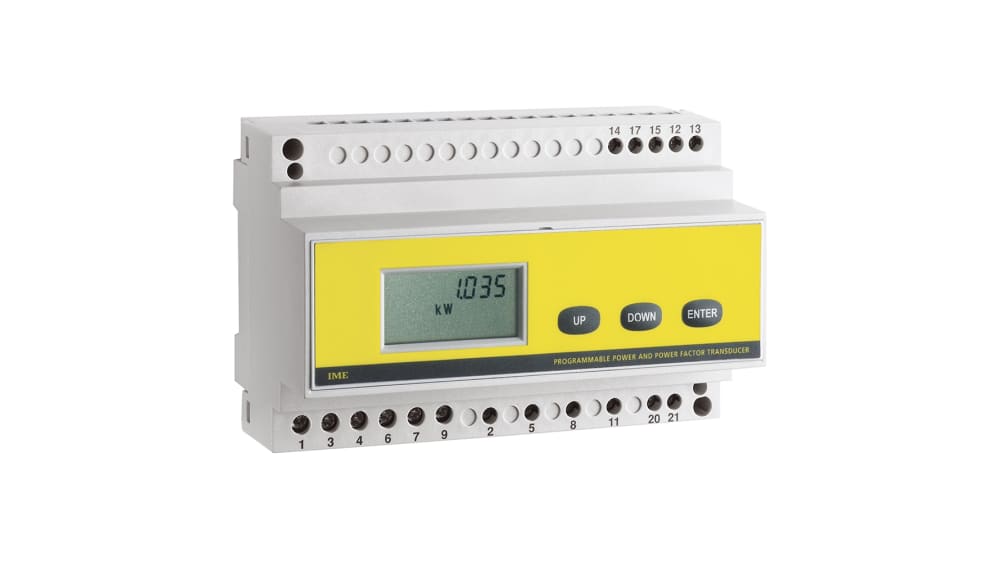

ترانسدیوسر IME TM8P0H120

ITALY

توضیحات بیشتر

Tema fP – مبدل قابل برنامه ریزی برای توان اکتیو و راکتیو،
فرکانس، زاویه فاز، cosfi – شبکه: تک فاز یا سه فاز
3/4 سیم متعادل یا نامتعادل – ابعاد: 8 ماژول DIN –
محدوده: قابل برنامه ریزی – خروجی: 0÷5

ترانسدیوسر/مبدل قابل برنامه ریزی ime مدل TM8P0H120 آی ام ای می تواند برای اندازه گیری راکتیو ظاهری – توان فعال، ضریب توان، زاویه فاز، توان متوسط و فرکانس استفاده شود. مبدل قابل برنامه ریزی نوع TM8P0H120 برای تبدیل تعداد پالس ها، فرکانس، دوره، زمان اجرا و موقعیت رمزگذار به جریان مستقیم یا ولتاژ مستقیم استاندارد طراحی شده است. مبدل همچنین دارای عملکرد تنظیم سیگنال است. سیگنال خروجی به صورت گالوانیکی از سیگنال ورودی و منبع تغذیه جدا می شود. ترانسدیوسر قابل برنامه ریزی TM8P0H120 یکی از تجهیزات اتوماسیون صنعتی است که دارای مزایای زیر است.

• فقط یک متر برای اتصالات تک فاز و 3 فاز
• کاملاً میدانی قابل برنامه ریزی
• ورودی ولتاژ سه فاز مستقیم تا 500 ولت و از طریق V.T. 100 و 115 ولت
• ورودی فعلی C.T/5A یا /1A
• R.M.S واقعی اندازه گیری ها

امکانات مبدل قابل برنامه ریزی ime مدل TM8P0H120 آی ام ای

• مبدل کاملاً قابل برنامه ریزی
• بار تک فاز یا سه فاز متعادل یا نامتعادل یا از طریق ترانسفورماتور ولتاژ
• ورودی جریان از طریق ترانسفورماتور جریان -/1A یا -/5A
• R.M.S واقعی اندازه گیری ها
• فاز/فاز 80…500Vac
• ولتاژ اندازه گیری شده تک فاز 50…300Vac
• کمیت اندازه گیری قابل برنامه ریزی – توان اکتیو – توان راکتیو – توان ظاهری – ضریب توان – زاویه فاز – تقاضای توان – فرکانس
• خروجی های آنالوگ 0…5mA, 0…10mA, 0…20mA, 4…20mA, 0…10V یا 1…5Vdc
• کلاس دقت 0.5 (فرکانس کلاس 0.2)
• نشانگر LCD برای برنامه نویسی و نمایش
• تمامی پارامترها از روی جلد 3 کلید قابل برنامه ریزی هستند
• 8 ماژول نصب ریلی DIN
• موجود با منبع تغذیه کمکی 230Vac، 115Vac و 20-150Vdc
•

مشخصات TM8P0H120

منبع کمکی

• مقدار نامی Uaux ac: 115 – 230 و 240 ولت
• تحمل: 0,85…1,1Uaux
• فرکانس نامی فاکس: 50 هرتز
• تحمل: 47…63 هرتز
• بار نامی: ≤ 3VA
• مقدار نامی Uaux dc: 20…150Vdc -150…250Vdc
• بار نامی: ≤ 3W
• در برابر قطبیت نادرست محافظت می شود

خروجی

• مقادیر مرتبط: جدول را ببینید
• نوع: یک طرفه و برگشت پذیر، صفر واقعی یا زنده برای بار خروجی متغیر
• دقت (EN 60688): cl.0,5 (قدرت) – cl.1 (ضریب توان) – ± 0.2Hz (فرکانس)
• محتوای ریپل (EN 60688): ≤ 1٪
• زمان پاسخگویی (EN 60688): ≤ 300ms
• مقادیر رتبه بندی فعلی: 0…5 – 5…0…5 – 0…10 – 10…0…10 – 0…20 – 20…0… 20- 4 … 20 میلی آمپر
• ولتاژ انطباق: 16.5 ولت
• بار خروجی: ≤ 750Ω (20mA) – ≤ 1.5kΩ (10mA) – ≤ 3kΩ (5mA)

مسکن

• ابعاد: 8 ماژول DIN 43880
• اتصالات: پایانه های پیچ برای کابل تا 4 میلی متر 2 (آمتری 8 میلی متر)
• نصب: ریل 35 میلی متری محکم
• نوع ریل: کلاه بالایی TH35-15 (EN60715)
• جنس بدنه: پلی کربنات خود خاموش شونده
• درجه حفاظت (EN 60529): IP 52 (قاب جلو); IP 20 (ترمینال)
• وزن: 480 گرم
