ترانسمیتر سطح اندرس هاوزر ENDRESS+HAUSER FMU

GERMANY

توضیحات بیشتر

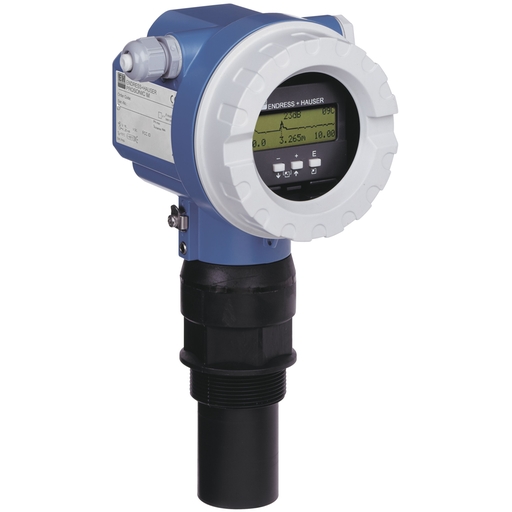

سنسور Prosonic FMU41 برای اندازه‌گیری سطح بدون تماس در سیالات، خمیرها، مواد حجیم درشت و اندازه‌گیری جریان در کانال‌های باز یا در سرریزها مناسب است. فرستنده فشرده دو سیمه یا چهار سیمه را می توان در برنامه های کاربردی با مخازن ذخیره سازی، همزن، روی انبارها و تسمه نقاله استفاده کرد. منحنی پاکت را می توان برای تشخیص ساده روی صفحه نمایش در محل نشان داد. تابع خطی سازی (تا 32 نقطه) برای تبدیل مقدار اندازه گیری شده به هر واحد طول، حجم یا سرعت جریان.

اندازه گیری غیر تماسی قابل اعتماد

راه اندازی سریع و ساده از طریق عملیات در محل با هدایت منو با نمایش متن ساده چهار خطی، 7 زبان قابل انتخاب

منحنی های پاکت روی نمایشگر در محل برای تشخیص ساده

سنسور هرمتیک مهر و موم شده و گلدانی

سنسور مقاوم در برابر مواد شیمیایی از PVDF

کالیبراسیون بدون پر کردن یا تخلیه

سنسور دمای یکپارچه برای تصحیح خودکار سرعت صدا وابسته به دما

ابزار دو سیم یا چهار سیم برای اندازه گیری سطح و جریان بدون تماس مداوم.

اتصال فرآیند: نخ

دما: -40 تا +80 درجه سانتیگراد (40- تا +176 درجه فارنهایت)

فشار: +0.7 تا +3bar (+10 تا +44psi)

حداکثر فاصله اندازه گیری: مایعات 8 متر (26 فوت)، جامدات 3.5 متر (11 فوت)

فاصله مسدود کردن: مایعات و جامدات 0.35 متر (1.15 فوت)

گواهینامه های بین المللی حفاظت از انفجار

عرفی

سنسور فراصوتی (التراسونیک) Prosonic FMU41 برای اندازه‌گیری بدون تماس سطح مایعات، مواد کف‌دار، مواد دانه‌ای درشت و همچنین اندازه‌گیری جریان در کانال‌های باز یا مکان‌های مناسب، کاربرد دارد. این سنسور به صورت دوسیمه یا چهارسیمه در مخازن ذخیره، همزن‌ها، انبارها و نوار نقاله‌ها قابل استفاده است. منحنی خروجی را می‌توان برای تشخیص آسان بر روی صفحه نمایشگر محلی نشان داد. عملکرد خطی‌سازی (حداکثر 32 نقطه) برای تبدیل مقدار اندازه‌گیری شده به هر واحد طول، حجم یا دبی، وجود دارد.

ویژگی ها

♦اندازه گیری پیوسته سطح مخازن آب ، مواد جامد فله و مواد خمیری

♦اندازه گیری فلو در کانال رو باز و سدها

♦دارای فناوری دو سیمه  20…4 میلی آمپر که باعث کاهش سیم کشی و در نتیجه کاهش هزینه نصب و نگهداری

♦پروتکل های ارتباطی : HART،PROFIBUS،FF

♦مقاومت در برابر شرایط محیطی: FMU41 با طراحی محکم و مناسب، مقاوم در برابر عوامل محیطی مختلف از جمله رطوبت، گرد و غبار و دما می‌باشد.

♦حداکثر دامنه اندازه گیری :  در مایعات 8 متر و در مواد جامد فله 3.5 متر می باشد

♦مناسب برای مناطق قابل انفجار(بر اساس کد سفارش)

♦دارای سنسور دمای یکپارچه برای تصحیح خودکار سرعت امواج ارسالی

♦راه اندازی آسان و سریع از طریق نمایشگر محلی

♦کالیبره بدون نیاز به پر یا خالی کردن مخزن

♦نمایشگر LCD: دارای نمایشگر LCD  که امکان مشاهده داده‌های اندازه‌گیری شده را در شرایط نور کم فراهم می‌کند.

اصل اندازه گیری
التراسونیک

مشخصه / کاربرد
فرستنده التراسونیک جمع و جور

ارتباطات

آنالوگ 4 تا 20 میلی آمپر  با پروتکل HART

سیگنال دیجیتال PROFIBUS PA یا FOUNDATION Fieldbus

دقت
± 2 میلی‌متر یا ± 0،2٪ از محدوده اندازه گیری تنظیم شده

دمای محیط
-40 درجه سانتیگراد … 80 درجه سانتیگراد
(-40 درجه فارنهایت … 176 درجه فارنهایت)

دمای فرآیند
-40 درجه سانتیگراد … 80 درجه سانتیگراد
(-40 درجه فارنهایت … 176 درجه فارنهایت)

فشار فرآیند مطلق
(10 psi تا 44 psi)

قطعات اصلی استفاده شده
PVDF

اتصالات فرآیندی
ترد G 1″, 1 1/2″ NPT

گواهینامه ها
ATEX ، FM ، CSA ، TIIS ، INMETRO ، NEPSI

تنظیم پارامترها
از طریق کلید مغناطیسی یا نرم‌افزار PC
