ویژگی ها:
اندازه گیری سطح مداوم
مناسب برای مایعات و جامدات سبک وزن
به طور معمول در مخازن ذخیره سازی و لوله های بای پس استفاده می شود
قابل استفاده در سیلوهای جامد فله کوچکتر
Vega VEGAFLEX 61 یک سنسور سطح برای اندازه گیری مداوم سطح است. برای مایعات و جامدات سبک وزن تقریباً در همه صنایع مناسب است. کاربردهای معمول اندازه گیری مایعات در مخازن ذخیره یا لوله های بای پس است. این سنسور را می توان در سیلوهای جامد کوچکتر نیز استفاده کرد.

Specification sheet - VEGAFLEX 61 - TDR sensor for continuous level measurement

لول ترانسمیتر راداری وگا مدل VEGAFLEX 61، یکی از انواع ترانسمیترهای سطح راداری با موج هدایت شونده (Guided wave) است که جهت اندازه گیری پیوسته سطح مایع و جامد به صورت تماسی مورد استفاده قرار می گیرد.

VEGAFLEX 61 به‌عنوان یک ترانسمیتر پیشرفته، با قابلیت اندازه‌گیری دقیق سطح در صنایع غذایی و شیمیایی، به بهینه‌سازی فرآیندها و افزایش ایمنی و کارایی کمک می‌کند. این ترانسمیتر با ویژگی‌های منحصر به فرد خود، گزینه‌ای ایده‌آل برای اندازه‌گیری سطح جامدات بالکی در شرایط مختلف است.

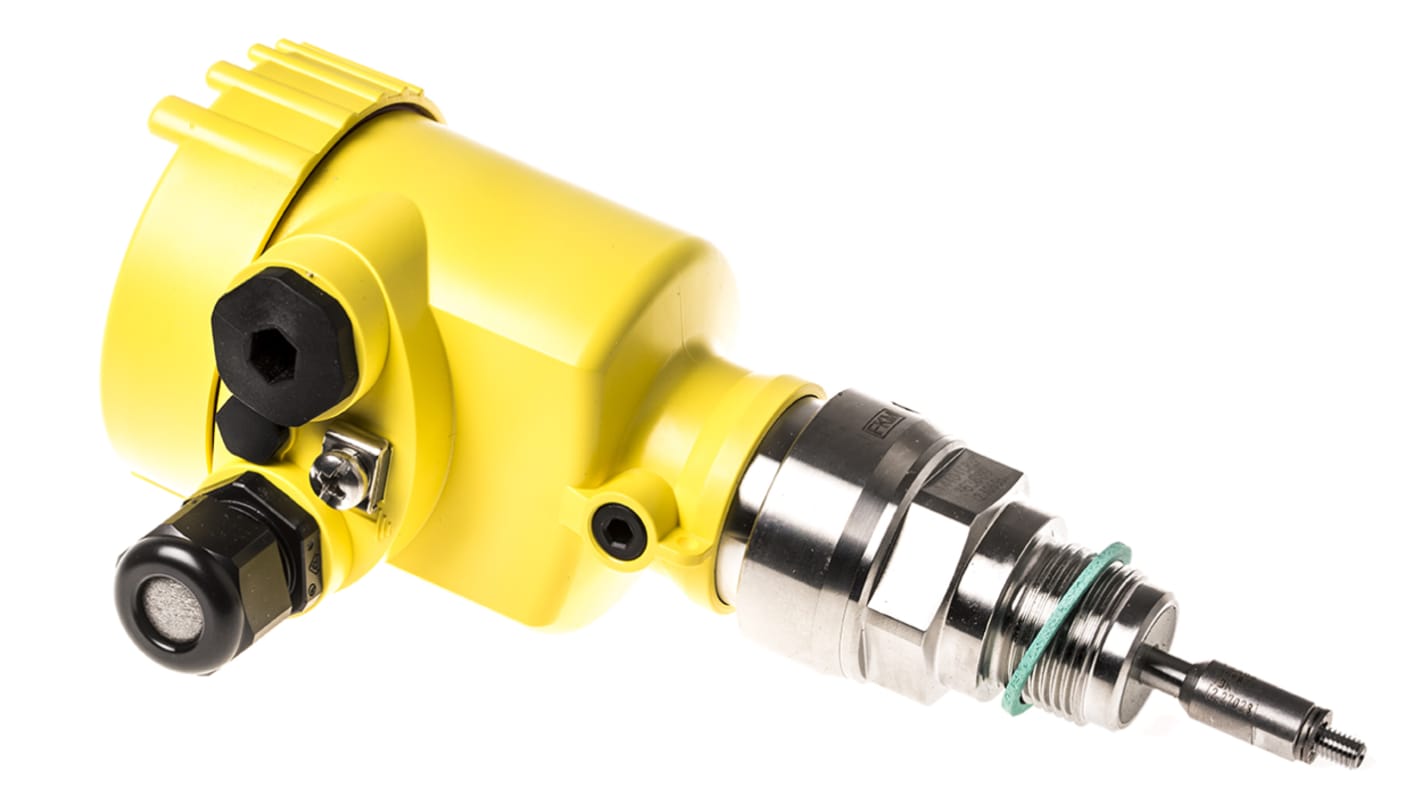

Vega VEGAFLEX 61 Series Radar Level Probe, Vertical, Plastic Body | RS

این مدل ترانسمیتر سطح دارای یک میله (Rod) است که در تماس با سیال فرآیندی قرار می گیرد و به همین دلیل تحت عنوان روش اندازه گیری تماسی نام گذاری شده است. به عبارت بهتر امواج مایکروویو با فرکانس بالا در امتداد یک کابل یا میله فولادی هدایت می شوند.

امواج راداری هنگامی که به سطح سیال می رسند (مانند یک مایع یا جامد توده) به سمت ترانسمیتر بازتاب می شوند. ترانسمیتر زمان حرکت پالس‌ها به سطح سیال و برگشت آنها را اندازه‌گیری می‌کند. این زمان به طور مستقیم با فاصله بین ترانسمیتر و سطح سیال متناسب است.

ویژگی های لول ترانسمیتر راداری وگا مدل VEGAFLEX 61

VEGAFLEX 61 یک ترانسمیتر سطح راداری موج هدایت شونده است که برای اندازه گیری دقیق و پیوسته سطح مایعات و سیالات بالکی در صنایع مانند شیمیایی، نفت و گاز، آب و فاضلاب و مواد غذایی و آشامیدنی به کار می رود.

یکی از ویژگی‌های برجسته VEGAFLEX 62 این است که اندازه‌گیری‌ها تحت تأثیر خواص محصولی مانند چگالی، دما، مقدار دی‌الکتریک و تجمع قرار نمی‌گیرد. همچنین، با توجه به تنوع نسخه‌های موجود، این ترانسمیتر می‌تواند محصولاتی مانند خاکستر سبک یا آسفالت داغ را نیز به‌ آسانی اندازه‌گیری کند.

ترانمسیتر VEGAFLEX 61 یک سنسور سطح برای اندازه گیری پیوسته سطح است. برای استفاده در لوله های بای پس مناسب است که اغلب همراه با مخازن بزرگتر برای اندازه گیری دقیق تر سطح استفاده می شوند.

همچنین می تواند سطوح را در سیلوهای جامد فله کوچکتر اندازه گیری کند و برای صنایعی که مواد جامد فله سبک را مدیریت می کنند مفید است. علاوه بر این در مخازن فرآیندی که اندازه گیری سطح مداوم برای حفظ کارایی و ایمنی فرآیند حیاتی است، استفاده می شود.

کاربردهای لول ترانسمیتر راداری وگا مدل VEGAFLEX 61

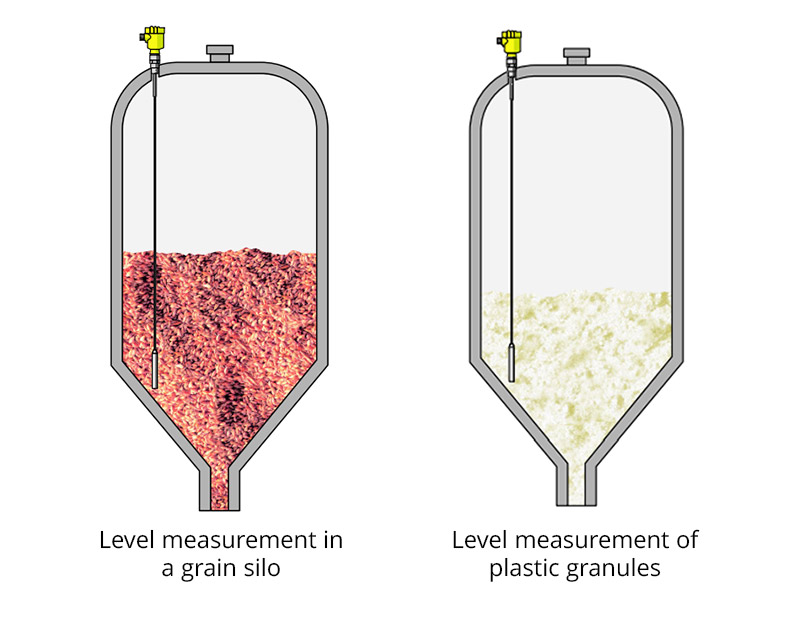

در صنایع غذایی اندازه‌گیری سطح جامدات فله‌ای مانند غلات، شکر، آرد، قهوه، کورن فلکس، کاکائو، پودر فوری و خوراک دام امری ضروری است. ترانسمیتر VEGAFLEX 61 با استفاده از اصل مایکروویو، به‌طور مستقل از ویژگی‌های مختلف محصول، مانند رطوبت، گرد و غبار یا تولید نویز و شکل مخروطی مواد، عمل می‌کند.

این ترانسمیتر قادر است حتی در سیلوهای بسیار بلند نیز به‌خوبی کار کند. پراب‌های کابل، که با پوشش PA طراحی شده‌اند، برای بارهای مختلف و با طول‌هایی تا 60 متر (197 فوت) در دسترس هستند. علاوه بر این VEGAFLEX 61 الزامات مربوط به مناطق گرد و غبار (dust-Ex zone 20 (1/2 D)) را نیز برآورده می‌کند.

بسیاری از محصولات نهایی در صنایع شیمیایی به‌صورت پودر، گرانول و غیره تولید می‌شوند. ویژگی‌های متنوع این محصولات، نیاز به اندازه‌گیری دقیق سطح را افزایش می‌دهد.

نتیجه اندازه‌گیری با ترانسمیتر راداری وگا تحت تأثیر نوسانات کیفیت محصول، تولید گرد و غبار یا شکل مخروطی مواد قرار نمی‌گیرد. حتی تخلیه‌های الکترواستاتیک قوی نیز نمی‌توانند به VEGAFLEX 61 آسیب برسانند.

در صنعت ساختمان سیالات مختلف مانند سیمان، ماسه و پرکننده‌ها در سیلوهای یک یا چند محفظه ذخیره می‌شوند. این مواد دارای خواص متفاوتی مانند رطوبت، اندازه دانه، شکل مخروطی و رفتار جریان هستند.

مشخصات فنی لول ترانسمیتر راداری وگا مدل VEGAFLEX 61

ترانسمیتر VEGAFLEX 62 با استفاده از مایکروویو هدایت‌شونده، گزینه‌ای ایده‌آل برای اندازه‌گیری سطح در مخازن حاوی جامدات بالکی است. پرابهای این ترانسمیتر در طول‌ها و بارهای مختلف در دسترس هستند و می توانند نیروهای کششی تا 3 تن (6000 پوند) را بدون هیچ مشکلی تحمل کنند. برخی از مهمترین مشخصات فنی عبارتنداز:

محدوده اندازه گیری: اگر محدوده ی اندازه گیری از نوع میله ای یا همان میله ای باشد می تواند تا 4 متر(13.12 فوت) استفاده شود و اگر از نوع کابلی باشد می تواند تا 32 متر (105 فوت) را هم اندازه گیری کند.
دقت اندازه گیری: با استفاده از الگوریتم‌های پردازش سیگنال پیشرفته و تمرکز سیگنال برتر، VEGAFLEX 61 دقت اندازه‌گیری بالایی حدود ± 3 میلی متر را فراهم می‌کند حتی در شرایط دشوار فرآیند مانند تلاطم، فوم یا تراکم.
اتصالات فرآیندی: انواع اتصالات فرآیند به دو صورت رزوه ای و فلنجی می باشد. اگر از نوع رزوه ای یا همان تریدی باشد اتصال فرآیند از G¾ A واگر از نوع فلنجی باشد از DN 25 شروع می شود.
دمای فرآیندی: محدوده دمای فرآیندی از -40 تا +150 درجه سانتیگراد (-40 تا + 302 درجه فارنهایت) است.
فشار فرآیندی: محدوده فشار کاری از -1 تا +40 بار یا -100 تا +4000 کیلو پاسکال (-14.5 تا +580psig) می باشد.
متریال Wetted Part: قسمت هایی از تجهیز که در تماس مستقیم با سیال است از جنس فولاد ضد زنگ 316L (stainless steel) یا هستلوی است.
متریال بدنه: بدنه یا Housing میتواند از جنس پلاستیک، فولاد ضد زنگ یا آلومینیوم باشد همچنین درجه ی حفاظت این تجهیز تا IP68 است.
خروجی ها: سیگنال خروجی 4 تا 20 میلی آمپر با پروتکل ارتباطی HART، Fieldbus و Profibus است.
تاییدیه ها و گواهینامه ها: VEGAFLEX 61 دارای گواهی‌نامه های استفاده در مناطق پر خطر مطابق با استاندارد های ATEX، IECEx و FM می باشد. که اطمینان از رعایت مقررات و استانداردهای ایمنی را به ارمغان می‌آورد.
