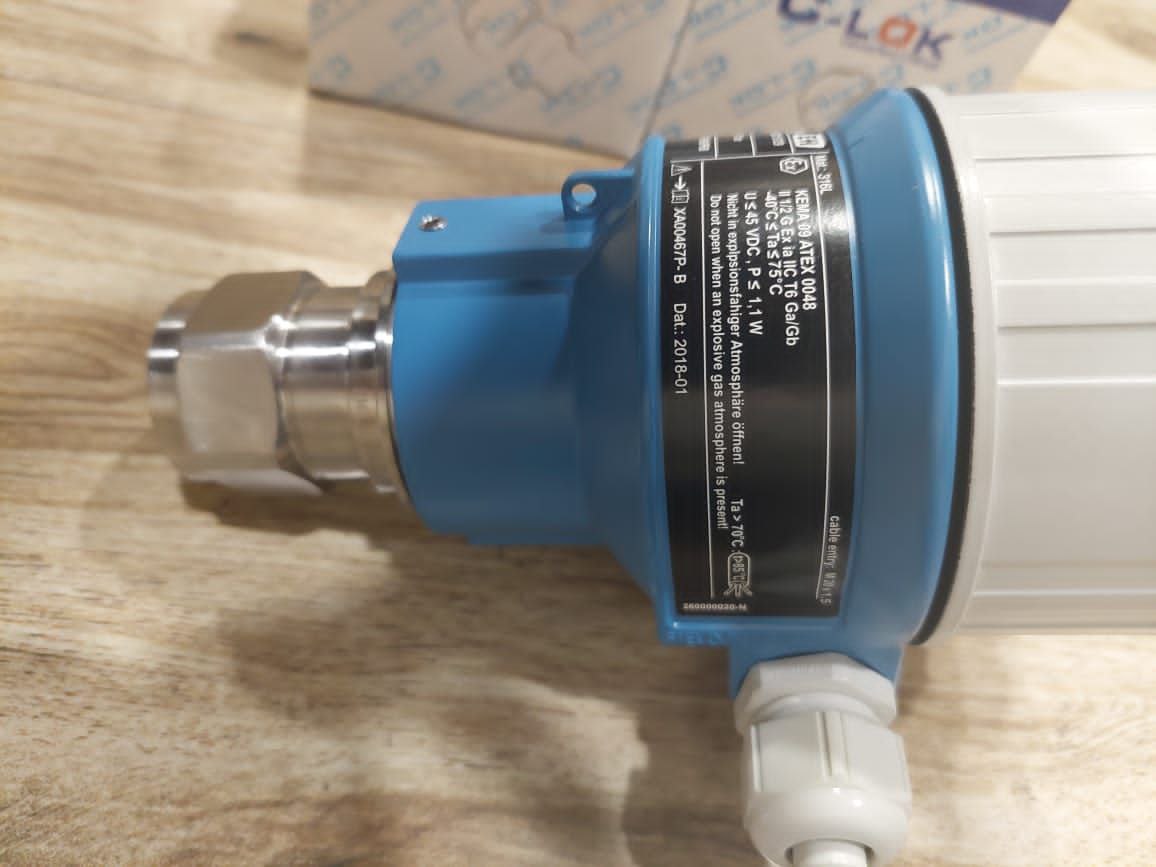

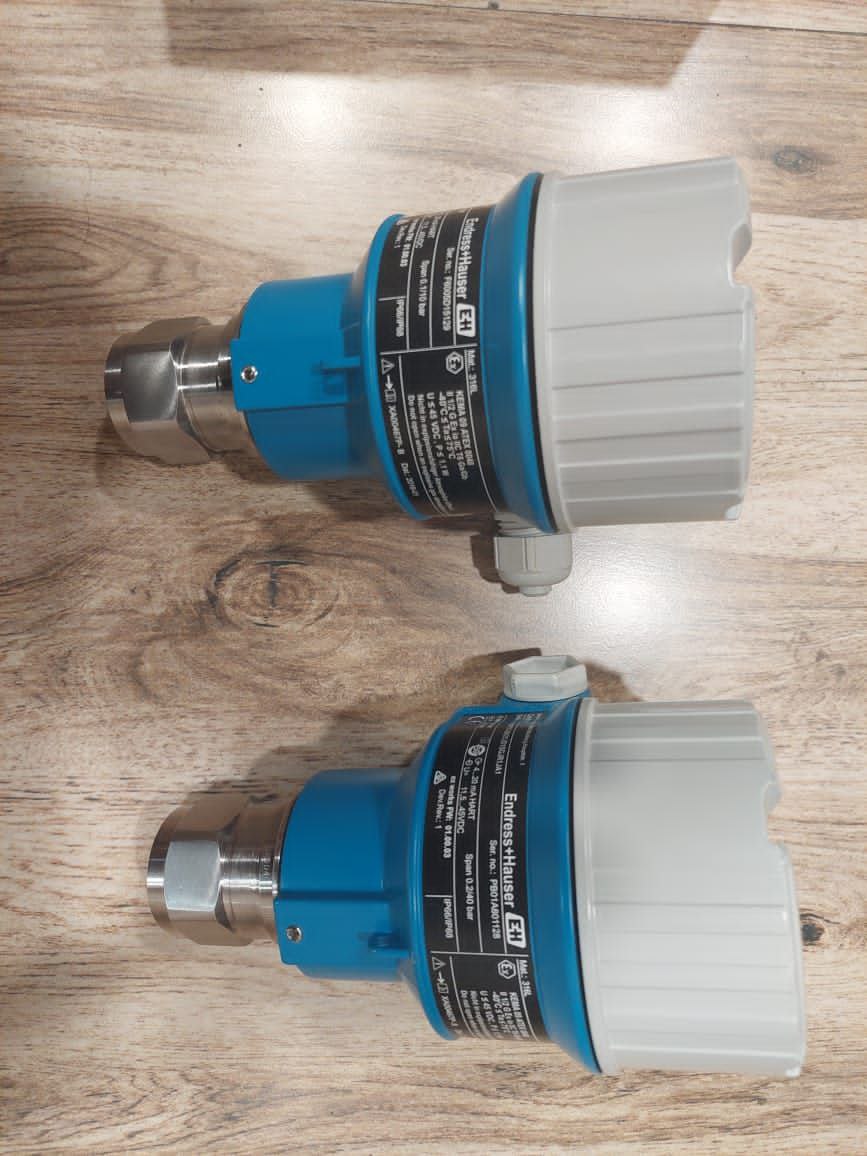

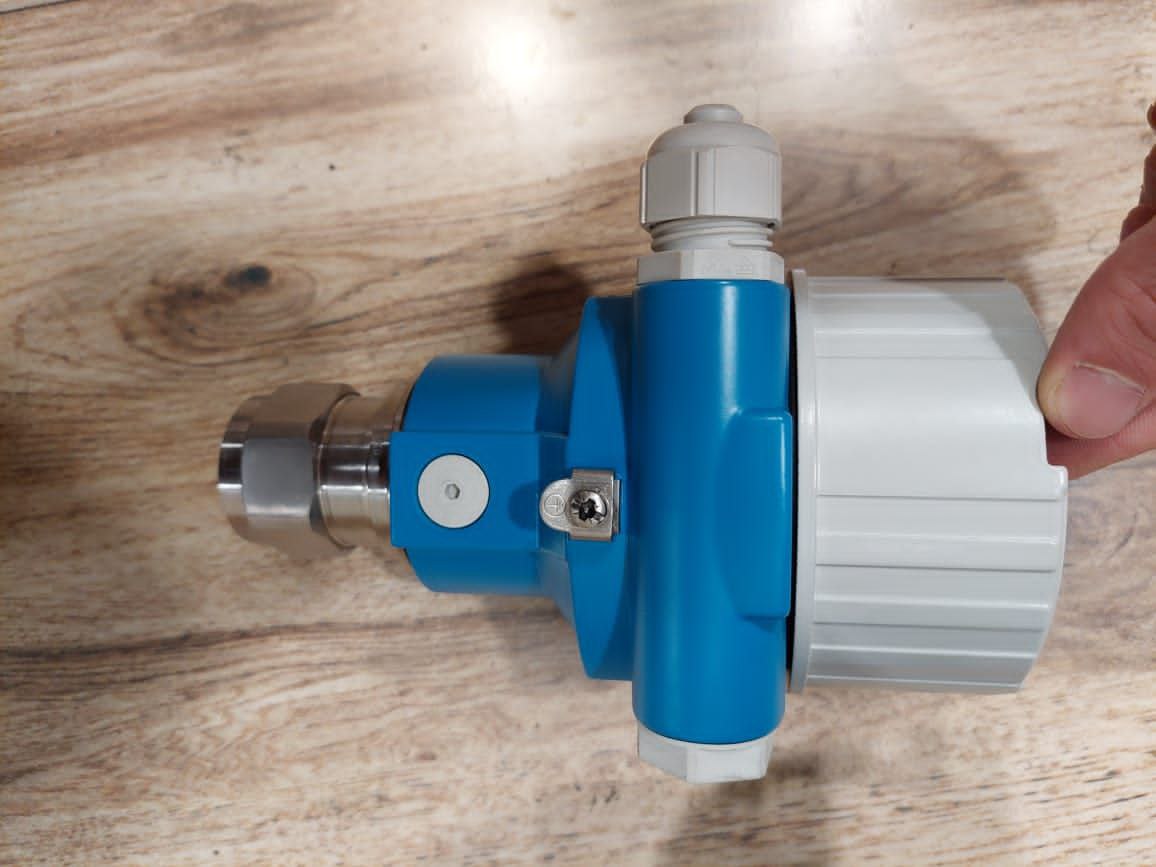

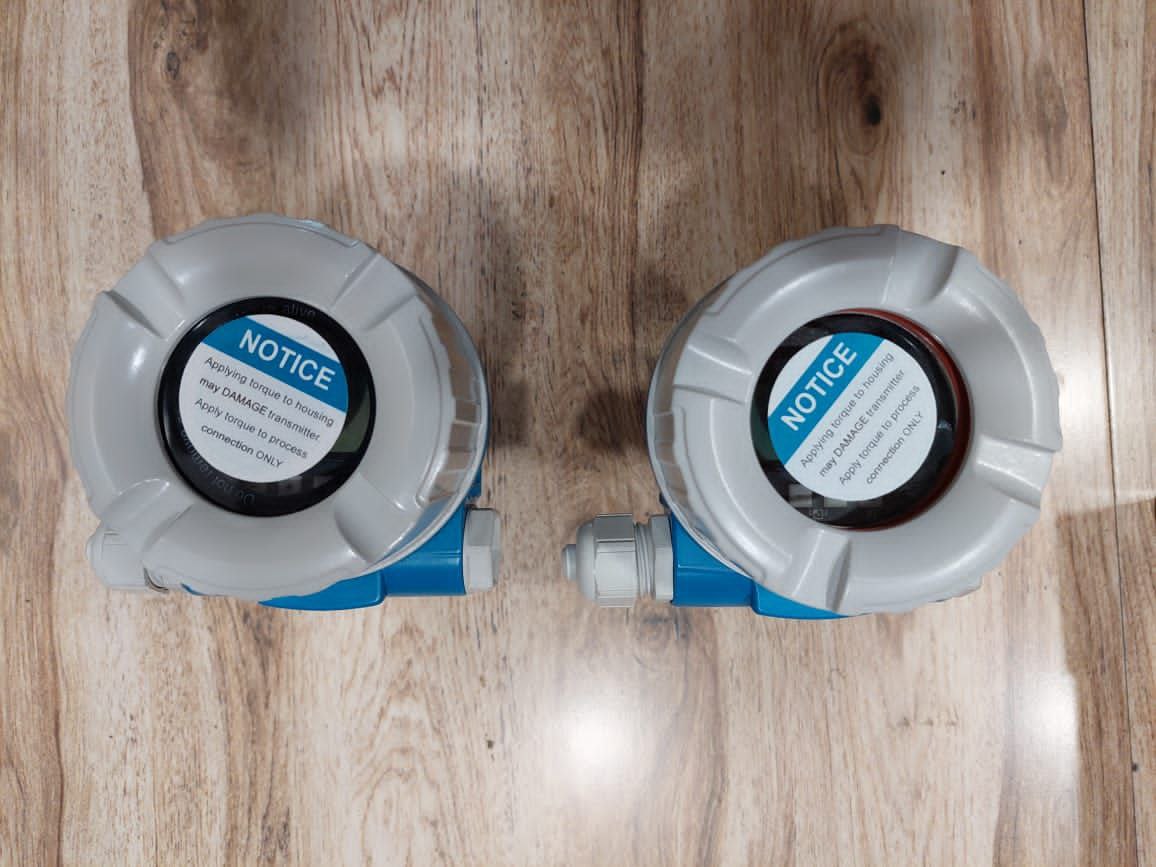

ترانسمیتر اندرس هاوزر ENDRESS+HAUSER PMP51

ترانسمیتر E+H PMP51

GERMANY

توضیحات بیشتر

ترانسمیتر فشار اندرس هاوزر PMP51-1A71/0 - ابزار سنجش آریا

امکانات
سنسور فلزی جوش داده شده
بدنه آلومینیومی یا فولادی ضد زنگ (316 لیتر).
محدوده اندازه گیری -15/0 تا 6000psi (-1/0 تا 400bar)
دمای فرآیند -40 تا 266 درجه فارنهایت (40- تا 130 درجه سانتیگراد).
دقت 0.15%
اتصالات فرآیند نصب شده در هموار
رزوه ها، فلنج ها یا اتصالات فرآیند بهداشتی
تا SIL2، دارای گواهی IEC 61508/IEC 61511
تعویض آسان نمایشگر یا لوازم الکترونیکی
یکپارچه سازی یکپارچه و مستقل سیستم
ترانسمیتر فشار E+H Cerabar PMP51 دارای یک غشای فلزی است و معمولاً در کاربردهای فرآیندی و بهداشتی برای اندازه‌گیری فشار، سطح، حجم یا جرم در مایعات یا گازها استفاده می‌شود. PMP51 برای کاربردهای فشار بالا تا 400 بار طراحی شده است. راه اندازی سریع با محدوده اندازه گیری قابل تنظیم امکان راه اندازی ساده، کاهش هزینه ها و صرفه جویی در زمان را فراهم می کند. SIL2 طبق IEC 61508 و IEC 61511.

ترانسمیتر فشار PMP51 - نمایندگی اندرس هاوزر

PMP51

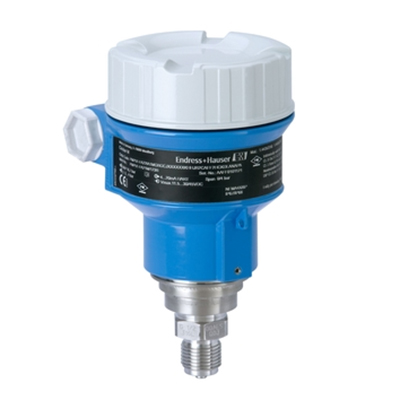

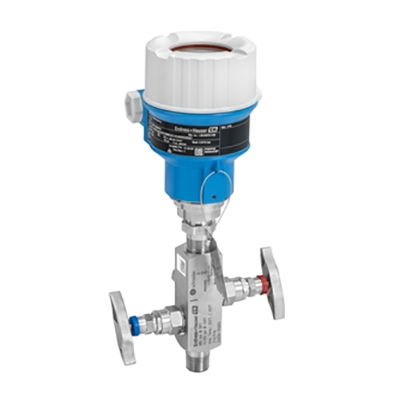

ترانسمیتر فشار اندرس هاوزر مدل PMP51 با المنت اندازه گیری پیزو مقاومتی یا Piezo resistive مناسب اندازه گیری فشار، وزن و سطح مخازن و خطوط لوله میباشد. این ترانسمیتر فشار در انواع رنج های قابل اندازه گیری و همچنین انواع اتصالات فرآیندی (مناسب فرآیند های هایژنیک و صنایع غذایی دارویی) موجود میباشد.&lt;/p>

دسته: تجهیزات اندازه گیری فشار, پرشر ترانسمیتر, اندرس هاوزر Endress+Hauser

توضیحات

فهرست مطلب

ترانسمیتر فشار اندرس هاوزر مدل PMP51، یکی از انواع محصولات پرکاربرد اندرس هاوزر است که جهت اندازه گیری فشار نسبی (Gauge) و فشار مطلق (Absolute) همچنین اندازه گیری سطح و حجم سیالات مختلف طراحی شده است.

ترانسمیتر فشار دیجیتال Cerabar PMP51 با غشای فلزی معمولاً در کاربردهای فرآیندی و بهداشتی جهت اندازه‌گیری فشار، سطح، حجم یا جرم در مایعات یا گازها مورد استفاده قرار می گیرد.

این مدل ترانسمیتر فشار اندرس هاوزر برای کاربردهای فشار بالا تا 400 بار به کار می رود. همچنین از مزایای این محصول میتوان به راه اندازی سریع با محدوده اندازه گیری قابل تنظیم، سطح ایمنی SIL2 طبق IEC 61508 و IEC 61511، کاهش هزینه ها، امکان راه اندازی ساده و صرفه جویی در زمان اشاره نمود.

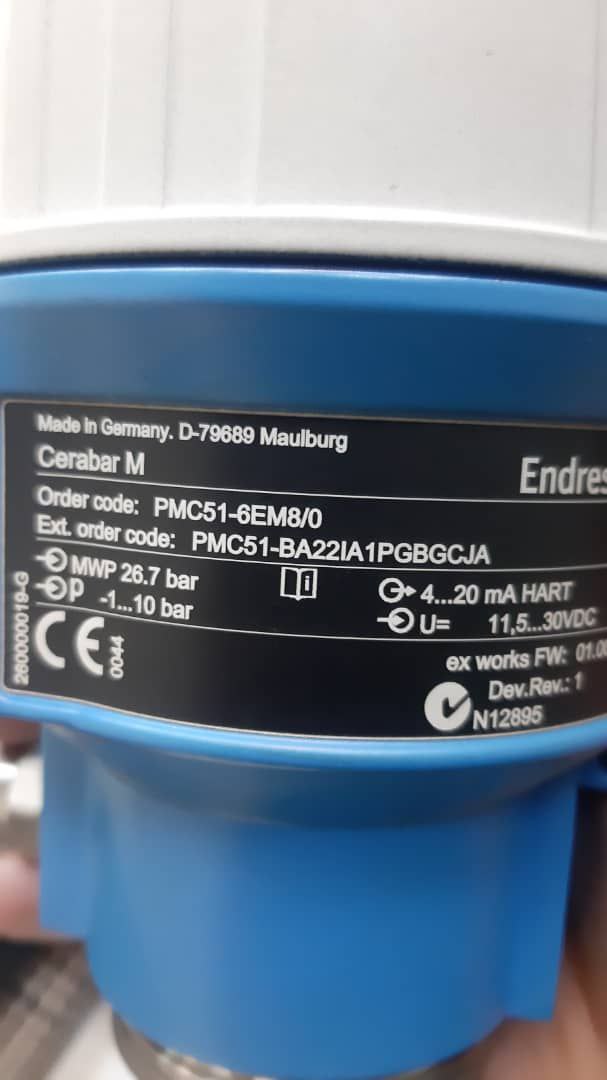

ترانسمیتر فشار PMC51 - نمایندگی اندرس هاوزر

شرکت اندرس هاوزر Endress Hauser آلمان از تولیدکنندگان مطرح اتوماسیون فرآیندهای صنعتی و ابزار دقیق از جمله ترانسمیترهای فشار است. آنها طیف گسترده ای از ترانسمیترهای فشار را ارائه می دهند که برای کاربردها و صنایع مختلفی طراحی شده اند.

ترانسمیترهای فشار اندرس هاوزر به دلیل دقت و قابلیت اطمینان بالا در اندازه گیری فشار شناخته شده اند. در این مطلب به معرفی و بررسی ویژگی ها، عملکرد، مشخصات فنی و مزایای ترانسمیتر فشار اندرس هاوزر مدل PMP51 می پردازیم.

عملکرد ترانسمیتر فشار اندرس هاوزر PMP51

ترانسمیتر فشار اندرس هاوزر مدل PMP51، یک پرشر ترانسمیتر با سلول اندازه گیری فشار پیزو مقاومتی (Piezo resistive) و یک دیافراگم فلزی جوش داده شده می باشد.

ترانسمیترهای فشار دارای سنسور های اندازه گیری مختلفی هستند که با توجه به شرایط فرآیندی انتخاب می شوند. این مدل ترانسمیتر فشار اندرس هاوزر PMP51 دارای یک سنسور پیزومقاومتی می باشد.

نیروی حاصل از فشار سیال باعث تغییر شکل دیافراگم یا غشاء جداکننده در ترانسمیتر فشار می شود. سپس فشار فرآیند توسط سیال پر شده داخل سلول ترانسمیتر که معمولا نوعی روغن است انتقال پیدا کرده و به سنسور مقاومتی (semi-conductor technology) منتقل می کند.

این تغییر شکل به صورت تغییرات مقاومت الکتریکی و سپس به صورت یک ولتاژ الکتریکی توسط پل وتستون که دقیقا معادل فشار اندازه گیری شده توسط سنسور می باشد. به واسطه ترانسمیتر در قالب سیگنال 4 تا 20 میلی آمپر با پروتکل های ارتباطی مختلف به سیستم کنترل ارسال می شود.

مشخصات فنی ترانسمیتر فشار اندرس هاوزر PMP51

ترانسمیتر فشار هوشمند و قابل اعتماد اندرس هاوزر مدل PMP51، با سنسور اندازه گیری فشار پیزومقاومتی و دیافراگم فلزی جدا کننده سیال از سنسور تولید می شود. برخی از مهمترین مشخصات فنی ترانسمیتر فشار اندرس هاوزر مدل PMP51 در موارد زیر بیان می شود.

محدوده اندازه گیری:

ترانسمیتر فشار اندرس هاوزر مدل PMP51 دارای طیف اندازه گیری فشار گسترده ای از 1- تا 400bar است. همچنین لازم به ذکر است که ماکزیمم فشار قابل تحمل (MWP) برای این ترانسمیتر فشار تا 400 بار می باشد.

خروجی و پروتکل ارتباطی:

با انواع خروجی های 4 تا 20 میلی آمپر آنالوگ با 2 سیم و 4 تا 20 میلی آمپر با پروتکل ارتباط دیجیتالی HART 6.0 با دو سیم در دسترس می باشد. علاوه بر این سایر پروتکل های ارتباطی FOUNDATION Fieldbus، Profibus و I/O Link با 3 سیم برای این مدل ترانسمیتر فشار موجود است.

اتصالات:

انواع اتصالات رزوه ای با سایز G1/2…G2, MNPT1/2…MNPT2 و فلنجی DN25 تا DN80 و 1/2 1 تا 4 اینچ ASME است.

همچنین انواع اتصالات مربوط به فرآیندهای بهداشتی و هایژنیک برای ترانسمیتر فشار اندرس هاوزر مدل PMP51 شامل Tri-Clamp و DIN11851 و NEUMO و Varivent N و SMS و DRD ارائه می شود.

دمای فرآیندی:

دمای مجاز سیال از 40- تا 130+ درجه سانتی گراد معدل 40- تا 266 فارنهایت می باشد.( این ترانسمیتر به مدت 60 دقیقه تا 150+ درجه سانتی گراد را میتواند تحمل کند.)

دقت اندازه گیری:

دقت اندازه گیری ترانسمیتر فشار اندرس هاوزر PMP51 تا 0.1% از میزان span است.

ولتاژ تغذیه:

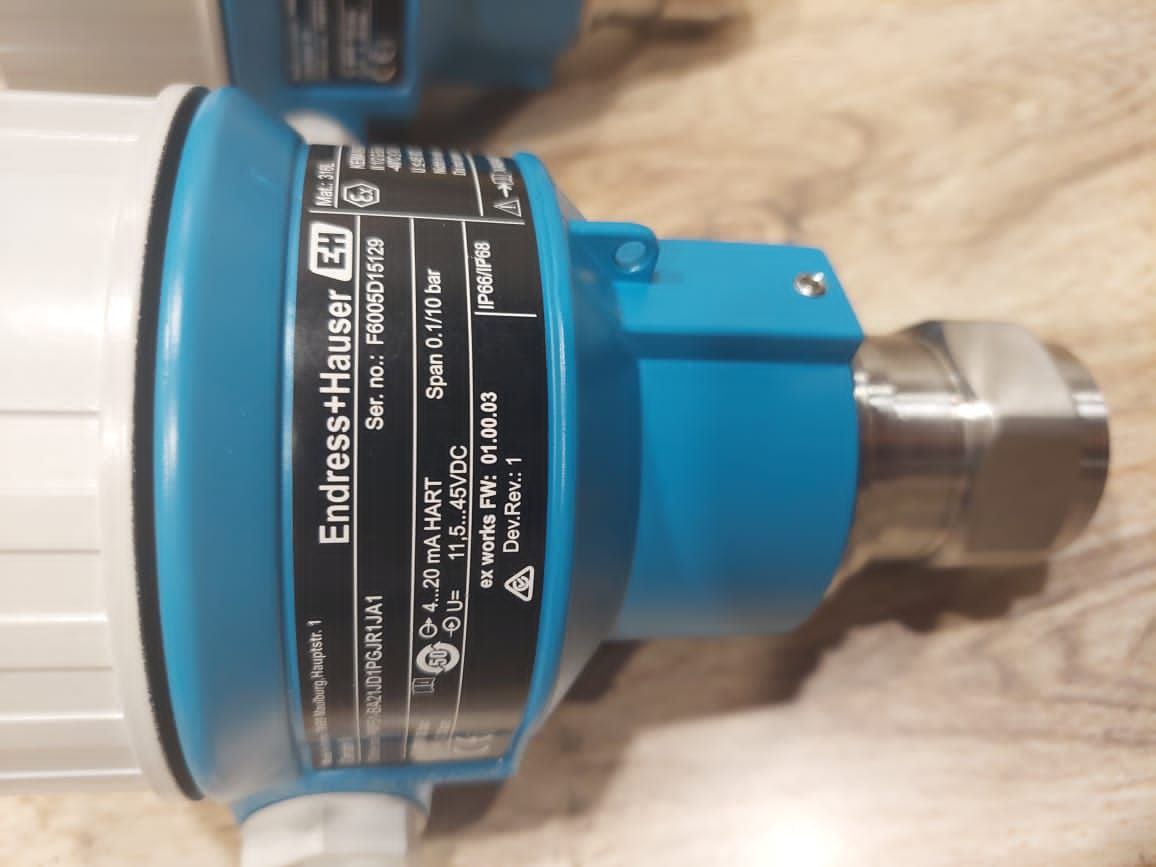

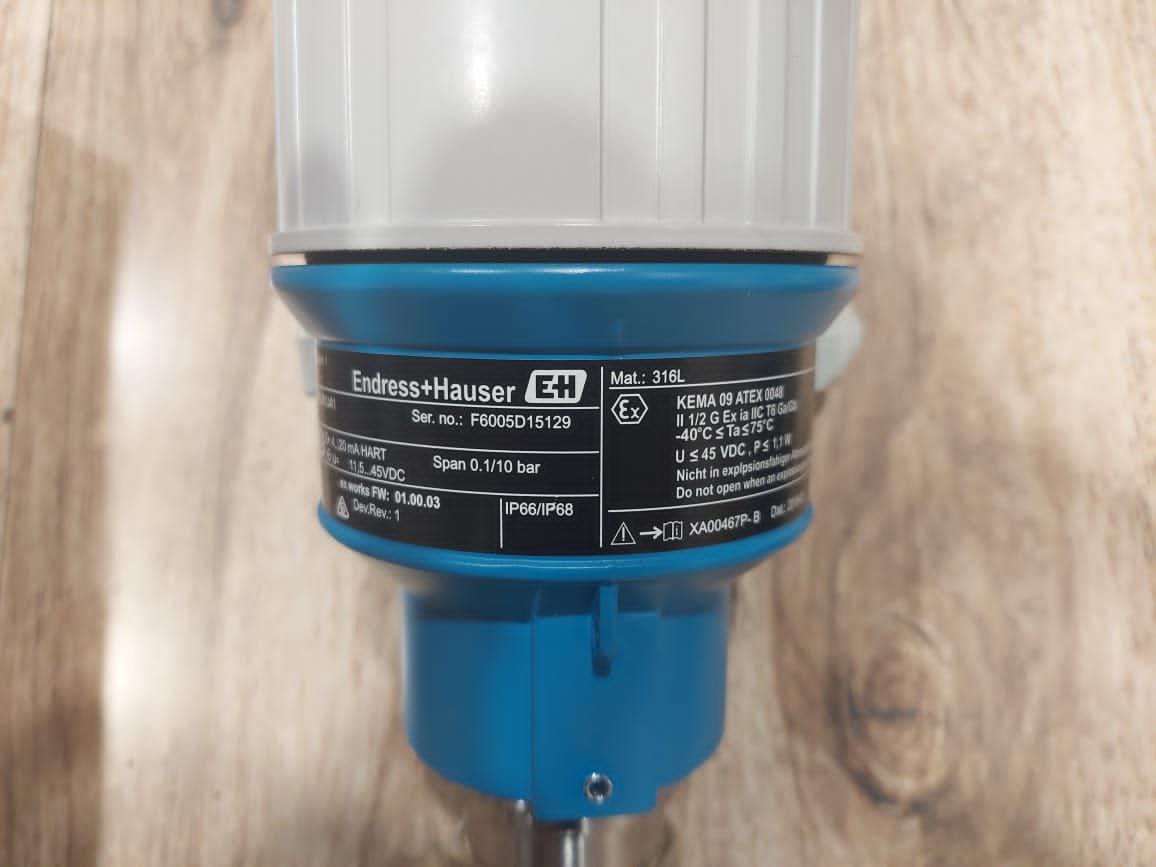

برای پروتکل ارتباطی 4 تا 20 میلی آمپر HART میزان برق مورد نیاز برای این ترانسمیتر فشار برای حالت ذاتا ایمن (Intrinsically safe) برابر 11.5 تا 30 ولت dc و بدون تاییدیه Ex از 11.5 تا 45 ولت dc است.

ولتاژ تغذیه با پروتکل ارتباطی PROFIBUS PA بدون تاییدیه ضد انفجاری Ex از 9 تا 32 ولت DC است. همچنین با پروتکل FOUNDATION Fieldbus بدون Ex از 9 تا 32 ولت DC می باشد.

متریال:

جنس بدنه این مدل ترانسمیتر فشار اندرس هاوزر از آلومینیوم ریخته گری و فلز استنلس استیل 316L است. علاوه بر این متریال دیافراگم در تماس با سیال از مواد با کیفیت و مرغوب تری نطیر 316L, AlloyC, Rhodium>Gold تولید می شود.

تاییدیه ها و گواهینامه ها:

ترانسمیتر فشار اندرس هاوزر مدل PMP51 مطابق با استانداردهای EN10204-3.1 و NACE MR0175 طراحی می شود. انواع گواهینامه های مربوط به محیط های ضد انفجار ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, UK Ex ATEX و گواهینامه های فرآیند های هایژنیک 3A, EHEDG و CoC ASME-BPE برای این ترانسمیتر موجود است.

همچنین در صورت خورندگی سیال و نیاز به ارائه تاییدیه های متریال های مصرفی در ترانسمیتر فشار، اخذ گواهی های مربوط به استاندارد NACE نیز در دسترس می باشد.

مزایای ترانسمیتر فشار اندرس هاوزر PMP51

ترانسمیتر فشار اندرس هاوزر مدل PMP51 دارای مزایایی از جمله قابلیت استفاده برای فشارهای فرآیند تا 400 بار (6000 psi)، پایداری بلند مدت، مقاومت اضافه بار تضمینی تا 4 برابر فشار اسمی و تاثیرات حرارتی قابل توجهی کمتر در مقایسه با سیستم های دیافراگم سیلی می باشد. برخی دیگر از مزایای این مدل عبارتند از:

1.ترانسمیتر فشار اندرس هاوزر مدل PMP51 دارای گواهینامه های بین المللی حفاظت از انفجار، SIL، تاییدیه های بهداشتی و دریایی است.
2.این ترانسمیتر قابلیت اندازه گیری فشار انواع گاز، بخار و مایعات در انواع شرایط فرآیندی و مهندسی را دارد.
3.با استفاده از این ترانسمیتر میتوان فشار، جریان، سطح و حجم سیالات را اندازه گیری کرد.
4.قابلیت راه اندازی آسان منویی از طریق نمایشگر در محل، 4 تا 20 میلی آمپر با HART، PROFIBUS PA، FOUNDATION Fieldbusرا دارد.
5.دمای قابل تحمل این پرشر ترانسمیتر 130+ درجه سانتی گراد می باشد. همچنین در صورت نصب دیافراگم سیل این دما تا 400+ درجه سانتی گراد نیز افزایش خواهد یافت.
6. قابلیت اندازه گیری فشار دقیق تا 400 بار حتی در صورت تغییر دمای فرآیندی را دارا می باشد.
7.برای نظارت بر فشار فرآیند تا SIL2، دارای گواهینامه IEC 61508 و IEC 61511 است.

خرید ترانسمیتر فشار اندرس هاوزر PMP51

امروزه در صنایع فرآیندی فشار یکی از مهمترین پارامترهایی است که همیشه باید اندازه گیری و کنترل شود. به همین جهت انواع ترانسمیتر های فشار با المنت های اندازه گیری مختلف، گستره قابل اندازه گیری گوناگون و همچنین اتصالات بسیار متنوعی تولید و روانه بازار می شوند.

هریک از این ترانسمیترهای فشار با توجه سیال و شرایط فرآیندی دارای مزایایی می باشند که مهندسین فرآیند را مجاب به انتخاب و نصب آنها در فرایندهای صنعتی می کنند. از انواع ترانسمیترهای فشار میتوان به ترانسمیتر فشار هانیول، ترانسمیتر فشار یوکوگاوا EJA430ET اشاره کرد.

هنگام خرید و انتخاب ترانسمیترهای فشار نکات مهمی باید در نظر گرفته شود. به عنوان مثال انتخاب محدوده اندازه گیری، نوع فشار، نوع سنسور فشار، خروجی، پروتکل ارتباطی، متریال، محدوده دمای فرآیندی، تاییدیه ها، درجه حفاطتی بدنه و بسیاری موارد دیگر باید با توجه به برگه مشخصات فنی محصول انجام شود.
