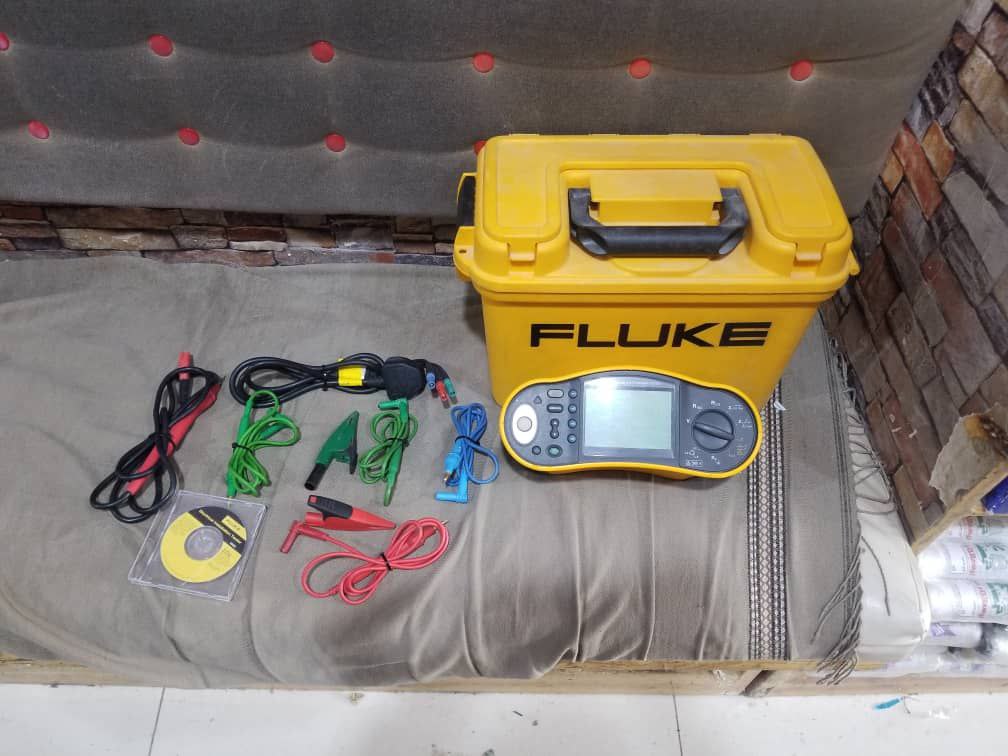

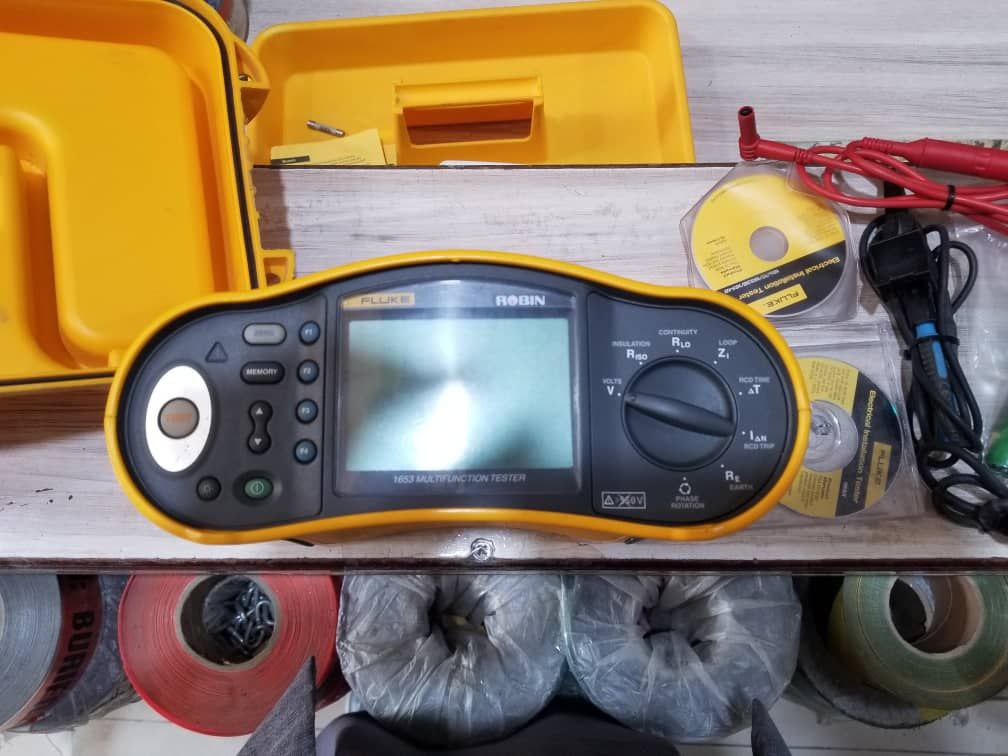

تستر مولتی فانکشن میگر Fluke 1653B که جزء مولتی فانکشن های باکیفیت برند فلوک است در واقع دستگاهی به منظور تست ایمنی دستگاه های الکتریکی در زمینه های کاربردی و صنعتی است. این میگر باکیفیت با قابلیت های بالا به سرعت می تواند تست لوپ جریان بالا به همراه تست جریان متغیر RCD ها را به منظور تنظیمات لازم انجام دهد. از قابلیت های مهم این تستر می توان به انتخاب ولتاژ اندازه گیری بین L-N، L-PE و N-PE، نمایشگر دوگانه که مقادیر PEFC/PSC و امپدانس لوپ اندازه گیری شده را به صورت هم زمان نمایش می دهد اشاره کرد. این تستر میگر فلوک دارای حالت تست لوپ جریان بالا، تستر مقاومت عایق، تست اتصال کوتاه و همچنین تستر مقاومت زمین از جمله قابلیت های این دستگاه است.
تستر مولتی فانکشن میگر Fluke 1653B دارای مشخصه های زیر می باشد.
- اندازه گیری ولتاژ تا 500 ولت در دستگاه میگر فلوک 1653B
- تست اتصال کوتاه تا 2 کیلو اهم با جریان تست بیش از 200 میلی آمپر
- تست مقاومت عایق تا مرز 1 کیلو ولت
- اندازه گیری امپدانس لوپ در دو حالت
- تست PFC, PSC در میگر فلوک 1653B
- تست مقاومت زمین
| جدول مشخصات فنی |
| AC ولتاژ اندازه گیری |
| محدوده اندازه گیری: |
500 V |
| رزولوشن: |
0.1 V |
| دقت (50 – 60 HZ) |
± (0.8% + 3 DIGITS) |
| امپدانس ورودی |
3.3 MΩ |
| محافظت اضافه بار |
660 VRMS |
|
| تست اتصال کوتاه |
| محدوده اندازه گیری (AUTORANGING): |
20 Ω, 200 Ω, 2000 Ω |
| رزولوشن: |
0.01 Ω, 0.1 Ω, 1 Ω |
| تست جریان: |
> 200 MA |
| ولتاژ مدار باز: |
> 4 V |
| دقت: |
± (1.5%+3 DIGITS) |
|
| مقاومت عایق قابل اندازه گیری |
| تست ولتاژ: |
250 – 500 – 1000 V |
|
|
| تست ولتاژ: |
50 V |
| تست جریان: |
1 MA @ 50 KΩ |
| محدوده عایق: |
10 KΩ – 50 МΩ |
| رزولوشن: |
0.01 МΩ |
| دقت: |
± (3% + 3 DIGITS) |
|
|
| تست ولتاژ: |
100 V |
| تست جریان: |
1 MA @ 100 KΩ |
| محدوده و رزولوشن: |
20 MΩ/0.01 MΩ |
| محدوده و رزولوشن: |
100 MΩ/0.1 MΩ |
| دقت: |
± (3% + 3 DIGITS) |
|
|
| تست ولتاژ: |
250 V |
| جریان: |
1 MA @ 250 KΩ |
| محدوده و وضوح اندازه گیری: |
20 MΩ/0.01 MΩ |
| محدوده و رزولوشن: |
200 MΩ/0.1 MΩ |
| دقت: |
± (1.5% + 3 DIGITS) |
|
|
| تست ولتاژ: |
500 V |
| تست جریان: |
1 MA @ 500 KΩ |
| محدوده: |
20 MΩ/0.01 MΩ |
| محدوده: |
200 MΩ/0.1 MΩ |
| دقت: |
± (1.5% + 3 DIGITS) |
| محدوده و رزولوشن: |
500 MΩ/1 MΩ |
| دقت: |
10% |
|
|
| تست ولتاژ: |
1000 V |
| تست جریان: |
1 MA @ 1 MΩ |
| محدوده و وضوح اندازه گیری: |
20 MΩ/0.01 MΩ |
| محدوده و وضوح: |
200 MΩ/0.1 MΩ |
| دقت: |
± (1.5% + 3 DIGITS) |
| محدوده اندازه گیری: |
500 MΩ/1 MΩ |
| دقت: |
10% |
|
|
| دشارژ خودکار: |
DISCHARGE TIME CONSTANT, 0.5 SECOND FOR
C = 1 ΜF OR LESS |
| جریان زنده سنجش: |
INHIBITS TEST IF TERMINAL VOLTAGE > 30 V PRIOR TO INITIATION OF TEST |
| ماکزیمم ذخیره سازی لود: |
OPERABLE WITH THE 5 ΜF LOAD |
|
| امپدانس لوپ |
| محدوده اندازه گیری: |
100 – 500 VAC (50/60 HZ) |
| ورودی: |
SOFT KEY SELECTION |
| امپدانس لوپ: |
PHASE TO EARTH |
| امپدانس خط: |
PHASE TO NEUTRAL |
| محدوده تست: |
AUTOMATIC THERMAL SHUTDOWN AFTER 50 CONSECUTIVE TESTS AT 10 SECOND INTERVALS (TYPICAL) |
|
|
| ماکزیمم تست و جریان بالا: |
|
| ماکزیمم تست جریان
@ 400 V |
20 A SINUSOIDAL FOR 10 MS |
| ماکزیمم تست جریان
@ 230 V |
12 A SINUSOIDAL FOR 10 MS |
|
|
| محدوده و رزولوشن: |
20 Ω/0.01 Ω |
| محدوده و رزولوشن: |
200 Ω/0.1 Ω |
| محدوده اندازه گیری و رزولوشن: |
2000 Ω/1 Ω |
|
|
| دقت (NO TRIP MODE): |
± (3% + 6 DIGITS) |
| دقت (HI CURRENT MODE): |
± (2% + 4 DIGITS) |
|
| PFC, PSC تست |
| محاسبات: |
PFC OR PSC DETERMINED BY DIVIDING MEASURED MAINS VOLTAGE BY MEASURED LOOP (L-PE) RESISTANCE OR LINE (L-N) RESISTANCE |
| محدوده اندازه گیری: |
0 – 25 KA |
| رزولوشن (IK < 1000 A): |
1 A |
| رزولوشن |
0.1 KA |
| دقت: |
DETERMINED BY ACCURACY OF LOOP RESISTANCE AND MAINS VOLTAGE MEASUREMENTS. |
|
| RCD تست |
| G |
GENERAL, NO DELAY |
| S |
TIME DELAY |
| A |
RESPONDS TO PULSED SIGNAL |
| AC |
RESPONDS TO AC |
|
| تست مقطع زمانی (ΔT) |
| دقت زمان تریپ |
±(1% READING + 1 DIGIT) |
| ضریب: |
X ½ |
| تنظیمات جریان: |
10, 30, 100, 300, 500, 1000 MA |
| دقت جریان: |
+0% – 10% |
| RCD نوع: |
G |
| محدوده اندازه گیری: |
310 MS (EUROPE), 2000 MS (UK) |
| RCD نوع: |
S |
| محدوده اندازه گیری: |
510 MS (EUROPE), 2000 MS (UK) |
|
|
|
X 1 |
| ضریب تنظیمات جریان: |
10, 30, 100, 300, 500, 1000 MA |
| دقت جریان: |
+10% – 0% |
| RCD نوع: |
G |
| محدوده اندازه گیری: |
310 MS |
| RCD نوع: |
S |
| محدوده اندازه گیری: |
510 MS |
|
|
| ضریب: |
X 5 |
| تنظیمات جریان: |
10, 30 MA |
| دقت جریان: |
±10% |
| RCD نوع: |
G |
| محدوده اندازه گیری: |
50 MS |
| RCD نوع: |
S |
| محدوده اندازه گیری: |
160 MS |
|
| مقاطع جریان (RAMP) |
| محدوده اندازه گیری جریان: |
50% – 110% OF RCD’S RATED CURRENT |
| سایز پله: |
10% OF IΔN |
| زمان توقف (TYPE G): |
300 MS / STEP |
| زمان توقف (TYPE S): |
500 MS / STEP |
| دقت جریان قابل اندازه گیری تریپ: |
±5% |
|
| تست مقاومت زمین (RE) – FLUKE 1653B + 1654B |
| رزولوشن و محدوده اندازه گیری: |
200 Ω/0.1 Ω |
| دقت: |
±(2% + 5 DIGITS) |
| محدوده اندازه گیری: |
2000 Ω/1 Ω |
| دقت: |
±(3.5% + 10 DIGITS) |
| فرکانس: |
128 HZ |
| انطباق ولتاژ: |
+25 V |
|
| توالی فاز |
| آیکون: |
ICON PHASE SEQUENCE INDICATOR IS ACTIVE |
| نمایش تولای فاز: |
|
|
DISPLAYS ‘1-2-3’ IN DIGITAL DISPLAY FIELD FOR CORRECT SEQUENCE. |
|
DISPLAYS ‘3-2-1’ FOR INCORRECT PHASE. |
|
DASHES IN PLACE OF A NUMBER INDICATE A VALID DETERMINATION COULD NOT BE MAD |
|
