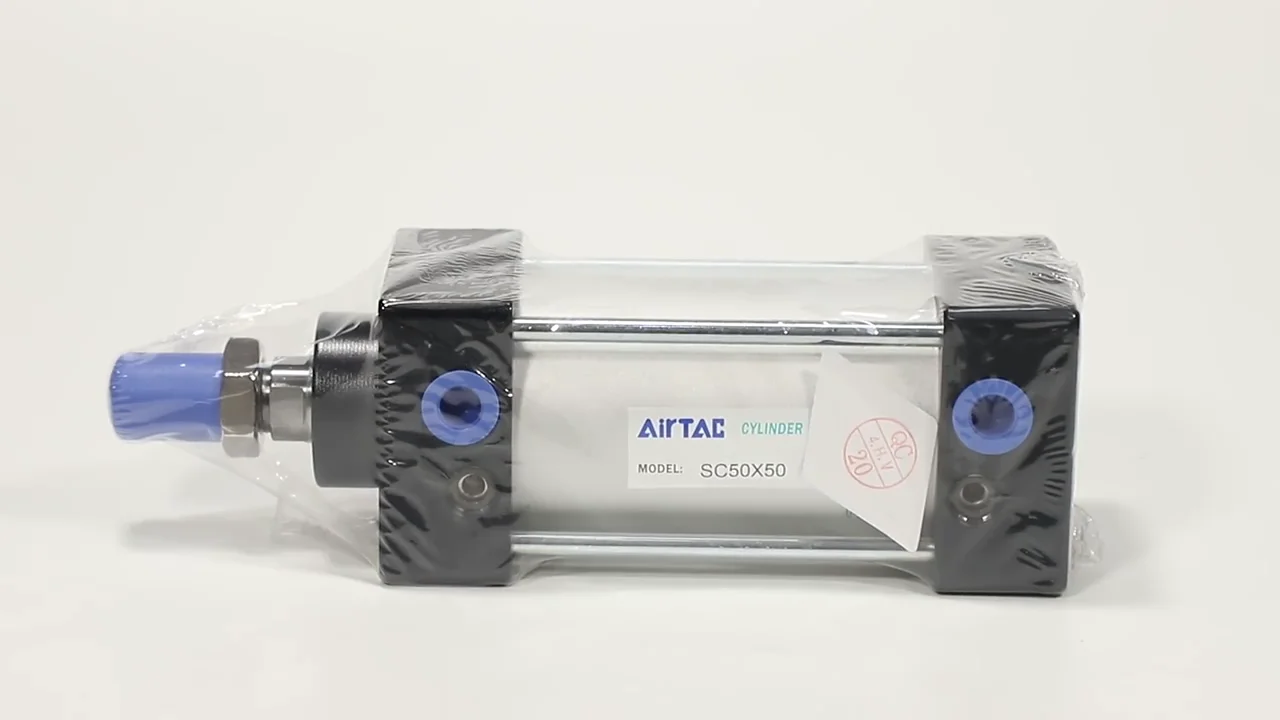

جک AIRTAC SC40X

AIRTAC

CHINA

IRAN

توضیحات بیشتر

شخصات فنی جک چهار میل Airtac SC:

ماهیت کالا: جک چهار میل

برند: ایرتک Airtac

نام مدل/شماره: SC40X80SG

مکانیزم عملکرد: دو طرفه

قطر پیستون: 40 میلی متر

طول کورس: 80 میلی متر

دمای کاری: 20- تا 80 درجه سانتیگراد

جک چهارمیل پنوماتیک
جک چهارمیل پنوماتیک یا جک چهارگوش پنوماتیک یا سیلندر پنوماتیک:

لازم به ذکر است که در سیستم پنوماتیک ما نیاز به جا به جایی قطعاتی در اتوماسیون صنعتی داریم که عموماً این عمل را جک های پنوماتیک انجام می‌ دهند.
جک چهارمیل پنوماتیک یکی از پر مصرفترین محصولات پنوماتیک بدلیل تنوع بالا در سایز و قیمت پایین‌تر نسبت به سایر سیلندرهای پنوماتیک می‌ باشد.
اصلا چرا به این مدل جک پنوماتیک ، جک چهارمیل یا سیلندر چهارمیل پنوماتیک گفته می‌ شود: بدلیل نوع ساختار این نوع جک پنوماتیک که با چهارمیله آن را مهار کرده است و سر و ته را به هم متصل کرده‌اند. به آن جک چهارمیل پنوماتیک می‌ گویند.
عملکرد جک چهارمیل پنوماتیک یا سیلندر پنوماتیک
عموماً این مدل سیلندر پنوماتیک را با مشخصه sc تولید می‌ کنند.

در نمونه های چینی و تایوانی به هم دلیل به آن جک های مدل sc گفته می‌ شود.

بطور مثال جک چهارمیل قطر ۴۰ در کورس ۵۰ به این صورت روی بدنه نوشته می‌ شود: sc 40*50s
همانطور که در بالا گفته شد sc مدل جک پنوماتیک را مشخص می‌ کند و بعد از آن عدد اول که می‌ شود قطر سیلندر پنوماتیک که نیروی آن به این عدد که همان قطر پیستون است، مرتبط است و عدد بعدی می‌ شود طول کورس که در اینجا باید بگوییم که طول کورس هیچ ارتباطی با نیروی جک چهارمیل ندارد و علامت آخر s مشخصه مگنت یا آهن ربای داخلی جک چهارمیل پنوماتیک می‌ باشد.

نحوه عملکرد جک چهارگوش پنوماتیک یا جک چهارمیل پنوماتیک به اینصورت است که پورت روی کفشک پایینی جک مربوط به حرکت رفت یا باز شدن کورس سیلندر پنوماتیک می‌ باشد و یک پورت بر روی کفشک بالای جک که مربوط به حرکت برگشت جک پنوماتیک یا بسته شدن کورس جک چهارمیل پنوماتیک می‌ باشد.
عملکرد جک چهارمیل پنوماتیک به اینصورت می‌ باشد که با ورود هوای فشرده به پورت پایینی سیلندر پنوماتیکی جک چهارمیل پنوماتیک به سمت بالا حرکت کرده و با تغییر جهت هوای فشرده توسط شیر پنوماتیکی که می‌ تواند شیربرقی پنوماتیک یا شیردستی پنوماتیک باشد سیلندر پنوماتیک به عقب برمی‌ گردد.

نحوه محاسبه نیروی جک چهارمیل پنوماتیک به این صورت می‌ باشد:
با استفاده از فرمول ریاضی که همان مساحت دایره می‌ باشد حساب کنیم
نیروی جک پنوماتیک = فشارکاری × مساحت دایره
مساحت دایره = شعاع × شعاع × عدد پی ( π ) که همان ۳/۱۴ می‌ باشد
فشار کاری = عموماً روی ۶ بار bar در نظر گرفته می‌ شود
تمامی جک های چهارمیل پنوماتیک تحمل ۱۰ بار bar برای بدنه را دارند pmax= 10bar
فشار کاری یا رنج هم بین ۸/۵ تا ۱/۵ بار می‌ باشد این رنج برای اکثر محصولات پنوماتیک یکسان می‌ باشد.
اجزای تشکیل دهنده جک چهارمیل یا سیلندر چهارمیل پنوماتیک:
۱_ بدنه سیلندر از جنس آلومینیوم
۲_ کفشک سر و ته
۳_ پیستون جک پنوماتیک
۴_ لوازم جک پنوماتیک که می‌تواند از جنس ( اورینگ،ایکس رینگ،پکینگ ) باشد.
۵_ میل مهار سر و ته جک
۶_ شفت از جنس کروم

موارد استفاده جک چهارمیل پنوماتیک:
جک چهارمیل پنوماتیک در صنعت اتوماسیون وظیفه بالا بردن یا پایین آوردن قطعات را بر عهده دارد.
در تمامی مراحل ساخت یا تولید قطعات که نیاز به جا به جایی قطعات یا نیروی خطی رفت و برگشت باشد می‌ توان از جک چهارمیل پنوماتیک استفاده کرد.
بطور مثال می‌ توان چند نمونه از مکان های مورد استفاده سیلندر چهارمیل پنوماتیک را در صنعت اتوماسیون نام برد:
_ خط تولید ایران خودرو
_ خط تولید مواد شوینده
_ خط تولید لبنیات
_ پتروشیمی
_ پالایشگاه
_ خط تولید دارو
_ خط تولید شیشه
_ خط تولید کاشی و سرامیک
_ ساخت در دستگاههای صنعتی
_ و در تمامی مکان های که از سیستم پنوماتیک استفاده می‌ کنند.
برند های معتبر سازنده جک چهارمیل یا سیلندر چهارمیل:
از برندهای معتبر موجود در صنعت پنوماتیک میتوان FESTO آلمان را نام برد که علامت اختصاری جک چهارمیل در برند فستو DNG می‌ باشد.
_ برند Rexroth آلمان
_ برند smc ژاپن
_ برند AirTac تایوان
_ برند Aventics
_ برند NORGREN
_ برند PARKER
و دیگر برند های چینی موجود در بازار مانند: Air control , LMC , kenitik , MG , CPC , Forward و غی
