رله شنت EATON NZM4-XA

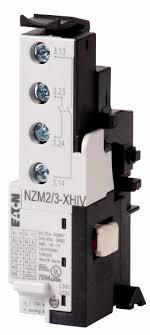

EATON NZM2/3-xhiv
GERMANY
توضیحات بیشتر
بوبین شنت 250VAC تیپ 4 ایتون NZM4-XA208-250AC
رله شنت در کلید اتوماتیک نقش یک فرمان دهنده مناسب در مواقع مورد نیاز را ایفا می کند
برای کنترل و فرمان دادن از راه دور و یا قطع و وصل کلیدها از طریق کنترلرها مانند پی ال سی استفاده می شوند. به زبان ساده تر، کلیدهای حفاظتی معمولاً بصورت دستی قطع و وصل می شوند؛ ولی رله های شنت و آندر ولتاژ به ما کمک می کنند تا از آنها بتوانیم در مدارات کنترل و فرمان هم استفاده کنیم مانند کنتاکتور. ساختار این رله ها یک بوبین ساده است
مشخصات عمومی
نام محصول
انتشار NZM سری Eaton Moeller
قسمت شماره
NZM4-XA-230AC-MNS
EAN
4015082741389
طول / عمق محصول
107 میلی متر
ارتفاع محصول
51 میلی متر
عرض محصول
64 میلیمتر
وزن محصول
0.218 کیلوگرم
انطباق ها
IEC
مطابق با RoHS
نام تجاری محصول
NZM
نوع محصول
تجهیزات جانبی
نوع فرعی محصول
رهایی
برنامه تحویل
تایپ کنید
لوازم جانبی
رهاسازی شانت
ویژگی های خاص
آزادسازی شنت برای قطع کننده های مدار شبکه مش در ارتباط با واحد خازن NZM-XZM
فقط برای عملکرد کوتاه مدت با حداکثر زمان روشن = 1 ثانیه
محدوده عملیاتی 10 – 110 % Us
UL/CSA تایید نشده است
ولتاژ کنترل نامی 230 ولت AC
نمی توان به طور همزمان با NZM…-XHIV… کنتاکت کمکی اولیه یا NZM…-XU… ولتاژ کم نصب کرد.
عملکرد متناوب با اتصال سری M22-(C)K10 تماس برقرار می کند.
قاب
NZM4
مناسب برای
سوئیچ خارج از بار
استفاده شده با
NZM4(-4)، N(S)4(-4)
اطلاعات فنی – برق
نوع ولتاژ
AC
رتبه بندی ولتاژ در AC (x Us) – حداقل
0.1
رتبه بندی ولتاژ در AC (x Us) – حداکثر
1.1
ولتاژ کنترل نامی (کنتاکت رله)
230 ولت AC
ولتاژ منبع کنترل نامی
230 ولت AC
ولتاژ منبع تغذیه کنترل نامی (Us) در AC، 50 هرتز – دقیقه
230 V
ولتاژ منبع کنترل نامی (Us) در AC، 50 هرتز – حداکثر
230 V
ولتاژ منبع تغذیه کنترل نامی (Us) در AC، 60 هرتز – دقیقه
230 V
ولتاژ منبع تغذیه کنترل نامی (Us) در AC، 60 هرتز – حداکثر
230 V
ولتاژ منبع تغذیه کنترل نامی (Us) در DC – min
0 V
ولتاژ منبع کنترل نامی (Us) در DC – حداکثر
0 V
مصرف فعلی – حداکثر
1 A
رتبه بندی فرکانس
50 هرتز / 60 هرتز (رهاسازی شنت)
زمان پاسخ
22 میلیثانیه
زمان انجام وظیفه – حداکثر
1000 میلیثانیه
حداقل زمان فرمان – دقیقه
10 میلی ثانیه
حداقل زمان فرمان – حداکثر
15 میلی ثانیه
نوع اتصال برق
اتصال پیچ
اطلاعات فنی – مکانیکی
تعداد مخاطبین (تغییر مخاطبین)
0
تعداد مخاطبین (مخاطبین معمولا بسته)
0
تعداد مخاطبین (مخاطبین معمولاً باز)
0
ویژگی های خاص
آزادسازی شنت برای قطع کننده های مدار شبکه مش در ارتباط با واحد خازن NZM-XZM
فقط برای عملکرد کوتاه مدت با حداکثر زمان روشن = 1 ثانیه
محدوده عملیاتی 10 – 110 % Us
UL/CSA تایید نشده است
ولتاژ کنترل نامی 230 ولت AC
نمی توان به طور همزمان با NZM…-XHIV… کنتاکت کمکی اولیه یا NZM…-XU… ولتاژ کم نصب کرد.
عملکرد متناوب با اتصال سری M22-(C)K10 تماس برقرار می کند.
