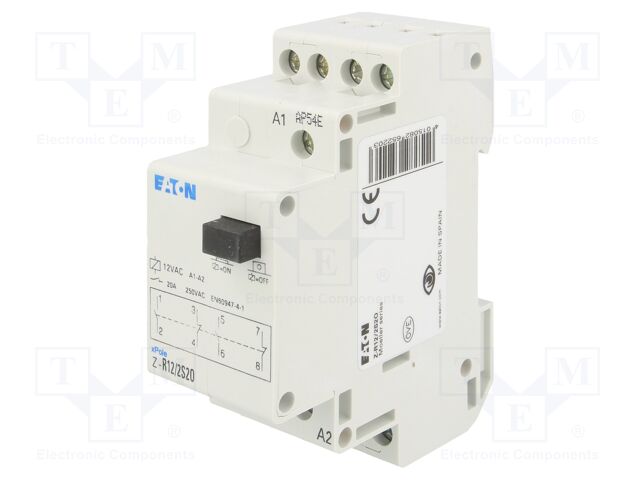

EATON ELECTRIC Z-R12/2S2O - Relé: de instalación

ETIM TECHNICAL DATA 9.0
دستگاه‌های نصب تخته/سطحی (EG000062) / رله نصب (EC001652)
مهندسی برق، اتوماسیون، مهندسی کنترل فرآیند / نصب و راه اندازی الکتریکی، دستگاه / دستگاه داخلی سریال مدولار برای توزیع کنندگان مدار الکتریکی / رله نصب برای برد توزیع (ecl@ss13-27-14-23-09 [AFZ821019])
تابع
مکانیکی
روش نصب
ریل DIN
عرض در تعداد فاصله های مدولار
1
عمق تعبیه شده
60 میلی متر
تعداد مخاطبین به عنوان مخاطب معمولی باز است
1
تعداد مخاطبین به عنوان مخاطب بسته معمولی
0
تعداد مخاطبین به عنوان مخاطب تغییری
0
ولتاژ کنترل 1
230 – 230 V
نوع ولتاژ کنترل 1
AC
ولتاژ کنترل فرکانس 1
50 – 50 هرتز
ولتاژ کنترل 2
0 – 0 V
نوع ولتاژ کنترل 2
AC/DC
ولتاژ کنترل فرکانس 2
0 – 0 هرتز
جریان نامی
20 A
ولتاژ تغذیه
250 – 250 ولت
نوع ولتاژ (ولتاژ تغذیه)
AC
حداکثر بار لامپ رشته ای
0 وات
حداکثر بارگیری لامپ فلورسنت
0 VA
حداکثر لامپ فلورسنت بار (مدار Duo)
0 VA
حداکثر لامپ فلورسنت بار (موازی جبران شده)
0 VA
حداکثر جریان سوئیچینگ (cos phi = 0.6)
0 A

Eaton | Z-SWL230/SS | Switch with LED - Control switch for distributor 2 NO 0 NC Z-SWL230/SS | 276306 | Switch

مشخصات عمومی
نام محصول
قطعات توزیع ایتون
قسمت شماره
Z-R230/S
EAN
4015082651497
طول / عمق محصول
80 میلیمتر
ارتفاع محصول
70 میلیمتر
عرض محصول
17.5 میلی متر
وزن محصول
0.125 کیلوگرم
انطباق ها
مطابق با RoHS
دارای علامت CE
نام تجاری محصول
هیچ کدام
نوع محصول
قطعات توزیع
نوع فرعی محصول
هیچ کدام
مصرف عمومی
بله
توضیحات خانواده محصول
قطعات توزیع ES-PMCC-PDC-Eaton
بازار جهانی
بله
جزئیات مشخصات محصول
دمای کار محیط – حداکثر
45 درجه سانتی گراد
دمای کار محیط – حداقل
-20 درجه سانتی گراد
رتبه آمپر
20 A
عمق تعبیه شده
60 میلی متر
ولتاژ کنترل 1 – حداکثر
230 V
ولتاژ کنترل 1 – دقیقه
230 V
کنترل ولتاژ 1 نوع
AC
ولتاژ کنترل 2 – حداکثر
0 V
ولتاژ کنترل 2 – دقیقه
0 V
ولتاژ کنترل نوع 2
AC/DC
اتلاف حرارت تجهیزات، وابسته به جریان
4.4 وات
ولتاژ کنترل فرکانس 1 – حداکثر
50 هرتز
ولتاژ کنترل فرکانس 1 – دقیقه
50 هرتز
ولتاژ کنترل فرکانس 2 – حداکثر
0 هرتز
ولتاژ کنترل فرکانس 2 – دقیقه
0 هرتز
توابع
مکانیکی
اتلاف گرما در هر قطب، وابسته به جریان
2 W
بار لامپ رشته ای – حداکثر
0 وات
بار لامپ فلورسنت (مدار دوتایی) – حداکثر
0 V·A
بار لامپ فلورسنت (موازی جبران شده) – حداکثر
0 V·A
بارگیری لامپ فلورسنت – حداکثر
0 V·A
تعداد مخاطبین (تغییر مخاطبین)
0
تعداد مخاطبین (مخاطبین معمولا بسته)
0
تعداد مخاطبین (مخاطبین معمولاً باز)
1
جریان عملیاتی نامی برای اتلاف حرارت مشخص (In)
20 A
ولتاژ تغذیه – حداکثر
250 ولت
ولتاژ منبع تغذیه – حداقل
250 ولت
جریان سوئیچینگ (cos phi = 0.6) – حداکثر
0 A
نوع ولتاژ
AC
عرض در تعداد فاصله های مدولار
1
