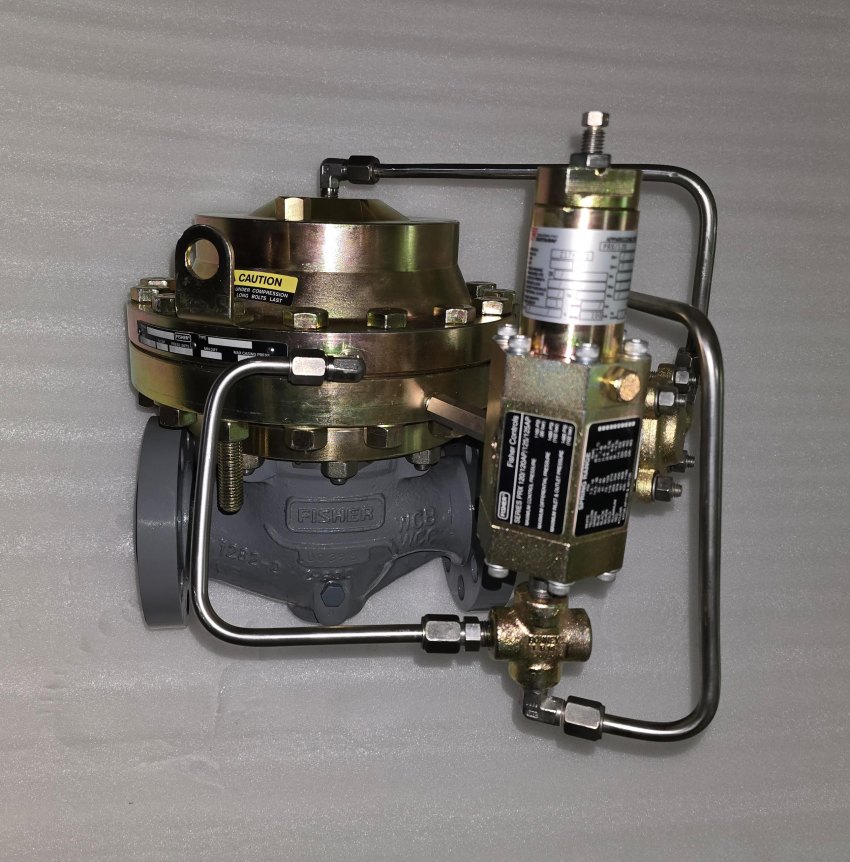

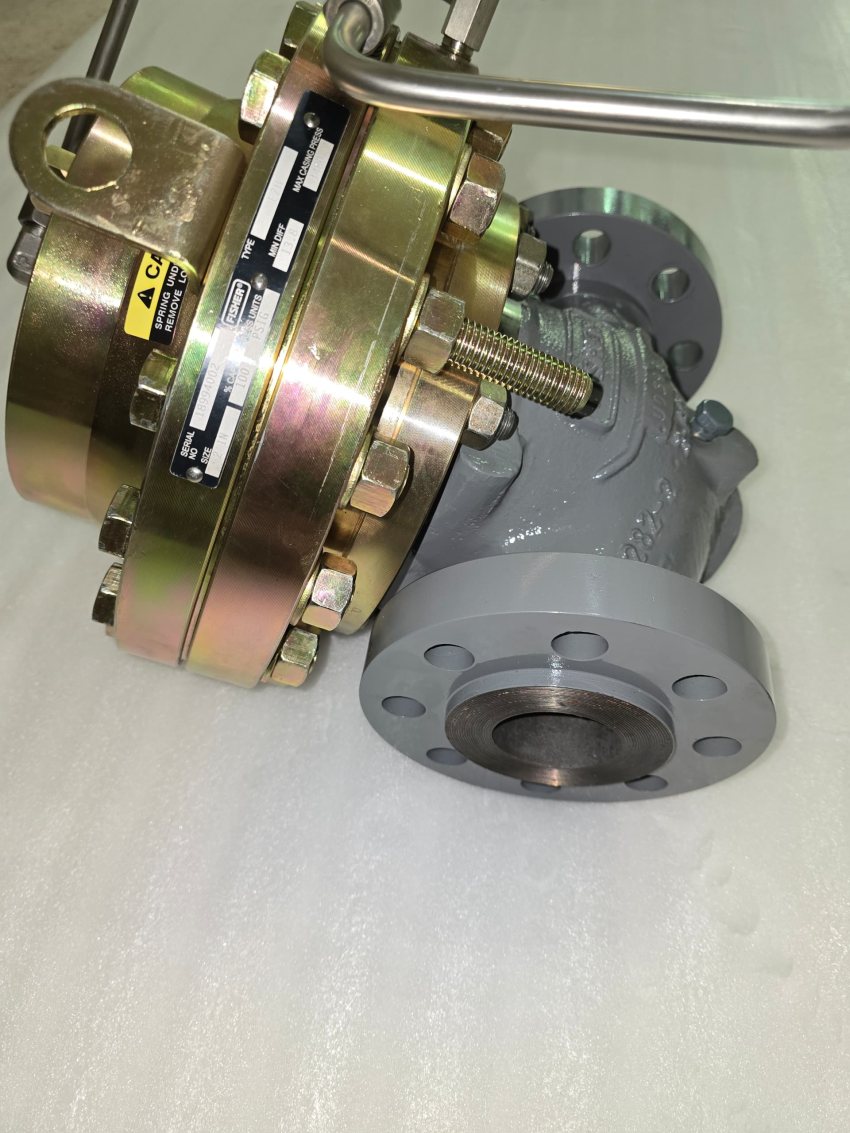

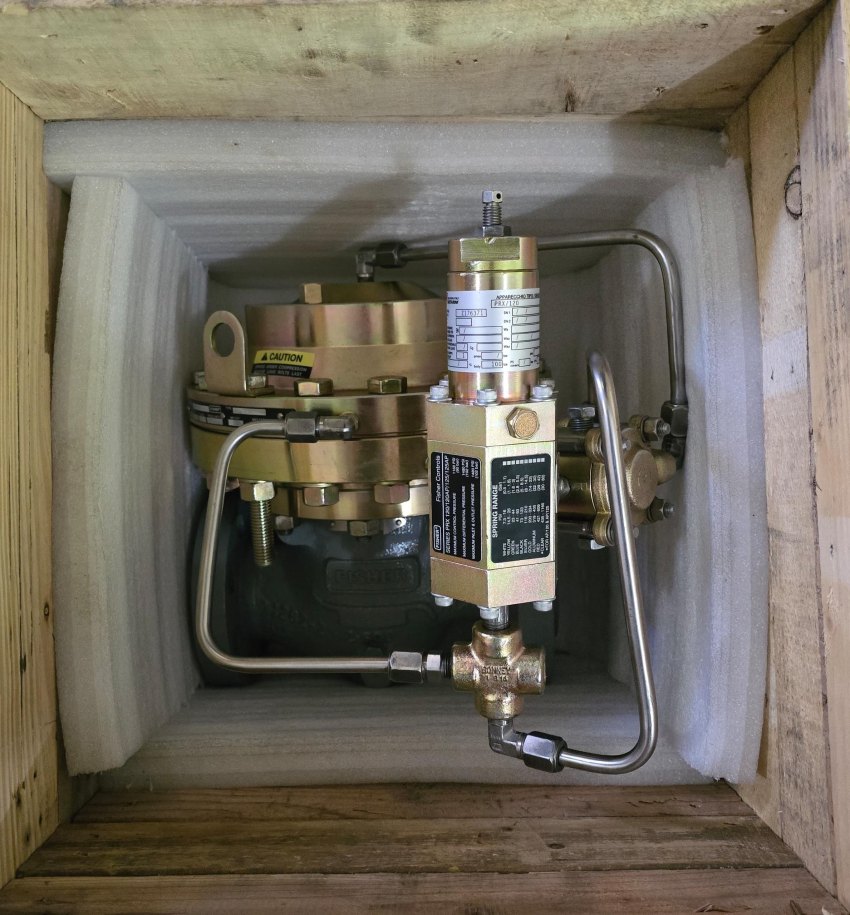

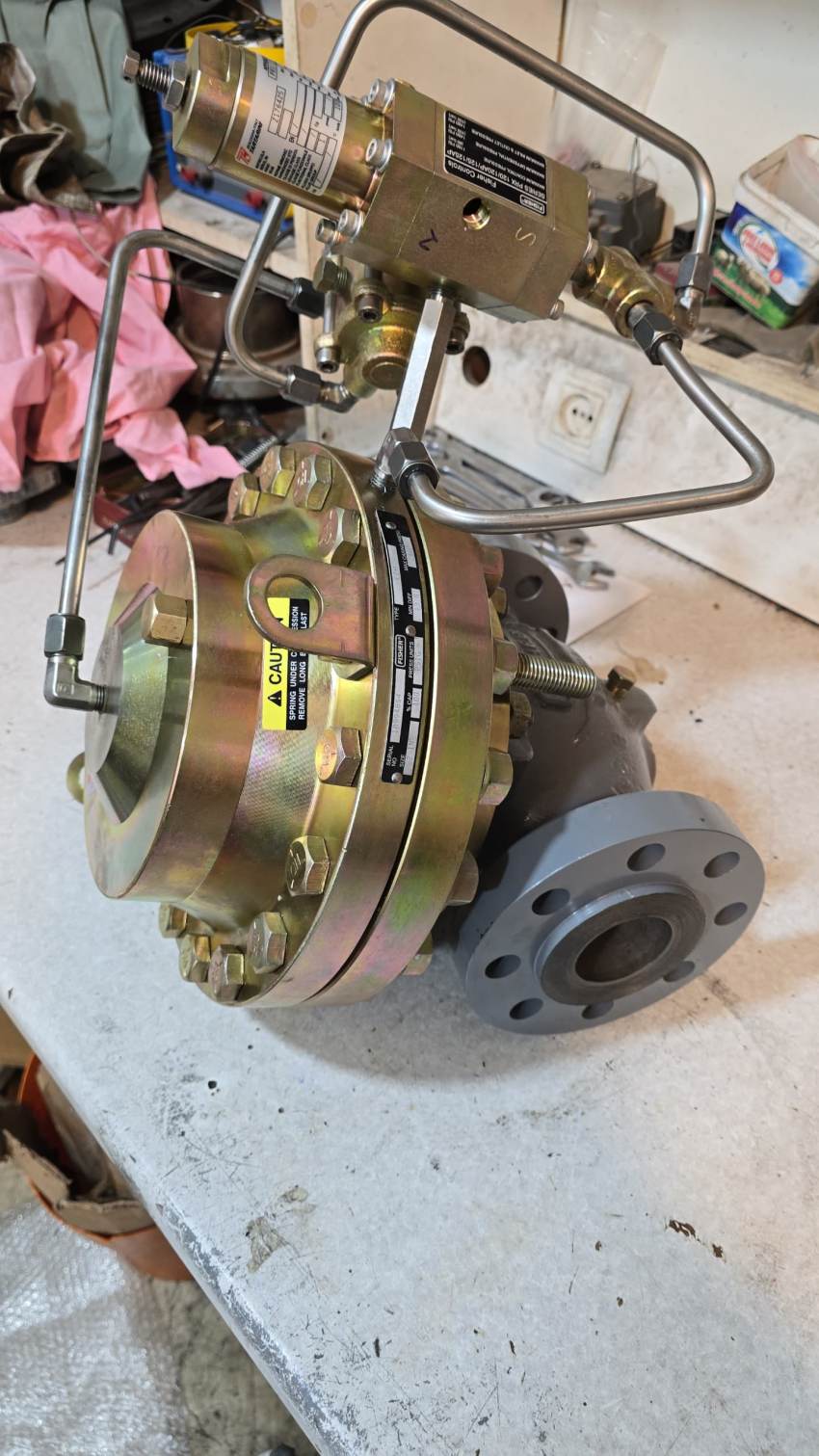

رگولاتور فیشر FISHER EZH

USA

توضیحات بیشتر

توضیحات محصول
رگولاتورهای سری EZH (بهار به بسته) و EZHSO (بهار به باز) رگولاتورهای دقیقی هستند که توسط پایلوت کار می کنند و فشار متعادلی دارند و دارای صندلی نرم هستند. آنها برای استفاده در ایستگاه های انتقال گاز طبیعی با فشار بالا / دروازه شهری، سیستم های توزیع با ظرفیت بالا و تغذیه نیروگاه ها طراحی شده اند. آنها عملکرد صاف، قابل اعتماد، خاموشی محکم و عمر طولانی را ارائه می دهند.

با استفاده از یک سیستم کنترل پایلوت که 100٪ گاز را به سیستم پایین دست تخلیه می کند، گازهای مزاحم و هدر رفت را به اتمسفر حذف می کند.
خاموش کننده محکم حباب – یک پلاگین فلزی با لبه چاقو و صندلی نرم، خاموشی محکم حباب دار را برای استفاده در برنامه هایی که به خاموشی مثبت نیاز است، مانند سیستم های بن بست، فراهم می کند.
عمر طولانی در کاربردهای خدماتی شدید—طراحی شمع فلزی ذرات و زباله ها را از صندلی نرم منحرف می کند، که مقاومت بسیار خوبی در برابر فرسایش ذرات ایجاد می کند و عمر مفید را افزایش می دهد.
گزینه‌های حالت شکست: از نوع طراحی فنر به باز کردن نوع EZHSO می‌توان برای به حداکثر رساندن زمان کار استفاده کرد، در حالی که از طراحی فنر تا بسته نوع EZH می‌توان برای محافظت از دارایی‌های پایین دست استفاده کرد. برای بسیاری از مشتریان، ترکیب این دو فناوری با کارگر Type EZHSO و مانیتور Type EZH بهترین های هر دو جهان را در خود جای داده است.
کنترل فشار دقیق – کنترل فشار پایین دستی پایدار و دقیق را بدون توجه به تغییرات بار یا تغییرات فشار ورودی ارائه می دهد.
عملکرد آرام—گزینه Whisper Trim™ Cage نویز را تا 8 دسی‌باک در منبع کاهش می‌دهد و نیازی به درمان‌های گران قیمت مسیر مانند عایق، دریچه‌های مدفون و محفظه‌هایی که فقط سر و صدا را می‌پوشانند را از بین می‌برد.
درجه بندی فشار کامل – میزان فشار ورودی و خروجی برابر 1500 psig / 103 بار، که امکان انتخاب آسان‌تر را فراهم می‌کند و نیازی به راه‌اندازی یا خاموش کردن خاصی ندارد.
Hydrogen Ready – محصولات از نظر سازگاری با مواد، نشت و نفوذ احتمالی و حساسیت به تردی برای کاربردهای هیدروژن ارزیابی شده اند. بر اساس یک برنامه ارزیابی و آزمایش گسترده، پیکربندی های سری EZH برای استفاده در کاربردهای هیدروژن در دسترس هستند.

رگلاتور فیشر سری  Fisher Regulator Series EZH یکی از محصولات پرقدرت و فشار بالای شرکت Fisher است. این رگلاتور در سایزهای مختلف تا اندازه 12 اینچ عرضه می‌شود و توانایی تحمل فشارهای بالا تا 103 بار را دارد.

ویژگی‌های برجسته رگلاتور EZH فیشر

• کلاس نشتی Bubble-Tight Shut Off
  این کلاس نشتی مطابق با ANSI Leakage Class VI بوده و به عنوان بالاترین استاندارد در جلوگیری از نشتی شناخته می‌شود.
• کنترل نویز با گیج Whisper
  رگلاتور EZH فیشر می‌تواند به گیج مخصوص Whisper مجهز شود. این گیج قابلیت کاهش نویز تا 8 دسی‌بل را از منبع اصلی دارد.
• تجهیز به Slam-Shut Device
  این قابلیت باعث بسته شدن کامل ولو و محافظت از تجهیز در برابر آسیب ناشی از فشار اضافی (Overpressure Protection) می‌شود.

نحوه عملکرد

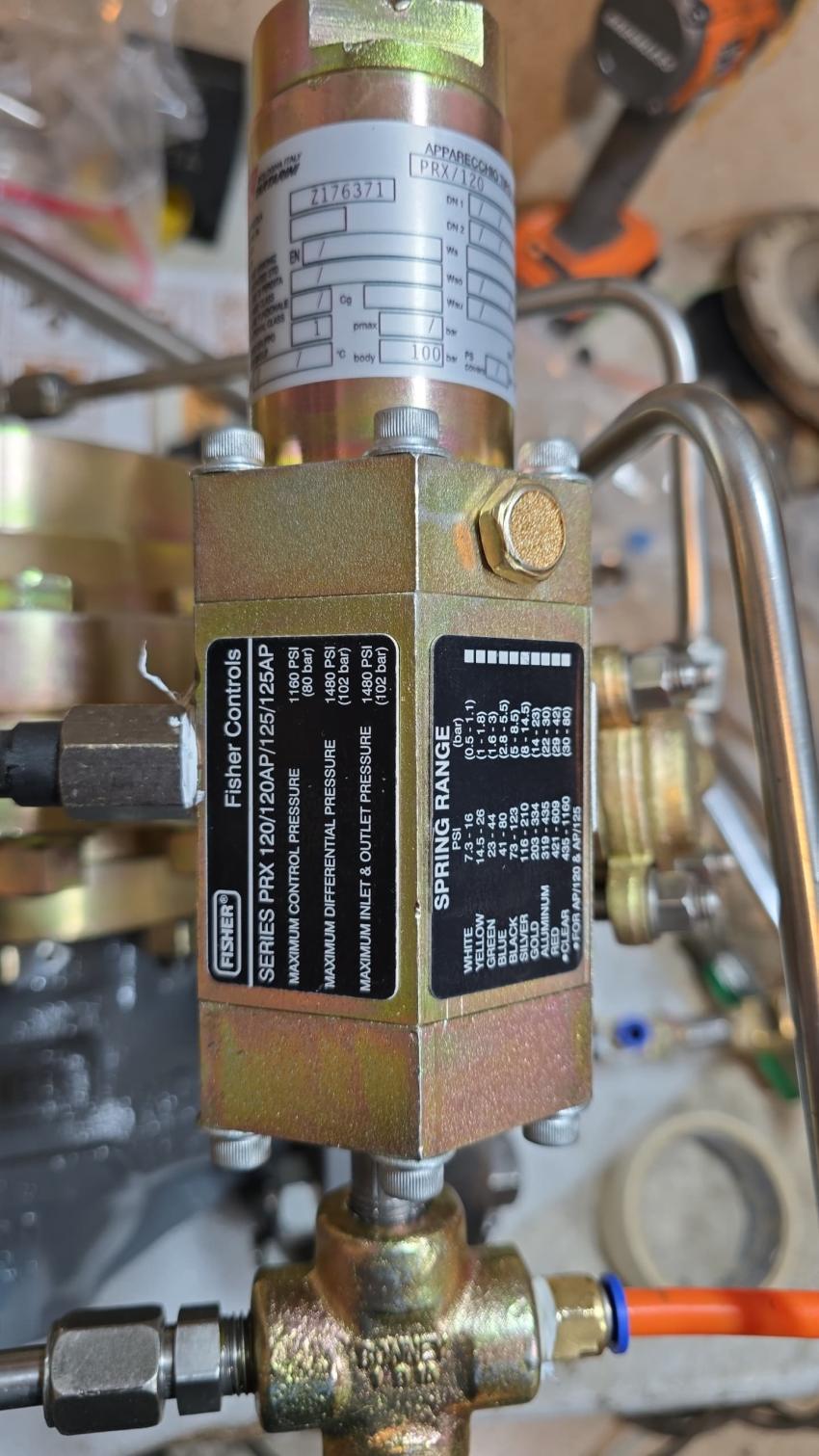

رگلاتور سری EZH فیشر با استفاده از اکچویتور و پیلوت سری PRX عمل می‌کند که عملکردی دقیق و ایمن را در تنظیم فشار تضمین می‌کند.

انواع مدل‌های رگلاتور سری EZH فیشر

• EZH: نوع Spring-to-Close
• EZHSO: نوع Spring-to-Open
• EZHOSX: مجهز به Slam-Shut Device با قابلیت‌های:
  • Overpressure Protection
  • Underpressure Protection
  • Dual Overpressure Protection

کاربردهای رگلاتور EZH فیشر

• صنایع نفت و گاز: کنترل فشار در خطوط لوله و فرآیندهای تولید.
• پتروشیمی: تنظیم فشار در سیستم‌های فرآوری.
• HVAC: کنترل جریان گاز در سیستم‌های تهویه مطبوع.

جدول مشخصات

بولتن 71.2: EZH و EZHSO آوریل 2014 رگولاتورهای کاهش دهنده فشار سری EZH و EZHSO شکل 1. نوع تنظیم کننده کاهش فشار EZH • رتبه ورودی / خروجی 1500 psig / 103 بار • پلت فرم بدنه معمولی • سکوی معمولی بدنه • یکپارچه سیستم تنظیم کننده قطع فشار کامل ظرفیت • تعمیر و نگهداری درون خط • کنترل فشار دقیق • عمر طولانی در کاربردهای خدمات شدید • قابلیت کم کردن بالا •    PS 1 تا 4 / DN 25 تا N 100 اندازه بدنه موجود است • انتخابی Whisper Trim • BAlamt ™ Cage   برای کاهش نویز یکپارچه حفاظت از فشار بیش از حد و فشار پایین D103081X012 • نسخه های فنر به بسته و فنر به باز

بولتن 71.2: ویژگی های EZH و EZHSO   •  طول عمر در کاربردهای خدماتی شدید – سری L EZH و EZHSO از طراحی پلاگین فلزی برای منحرف کردن ذرات و زباله ها از صندلی نرم استفاده می کنند که مقاومت بیشتری در برابر فرسایش ذرات برای ارائه عمر طولانی تر می دهد. علاوه بر این، سری EZH و EZHSO را می توان با قطعات نرم فلوئوروکربن (FKM) ساخت تا عمر مفید را در کاربردهایی که مواد معطر مایع در گاز حبس می شوند، افزایش دهند.   • دیافراگم اصلی – دیافراگم اصلی M نیتریل (NBR) است که با پارچه تقویت شده و با PVC پوشیده شده است که محافظت و گسترش می دهد.

بولتن 71.2: مشخصات EZH و EZHSO بخش مشخصات مشخصات رگولاتورهای کاهش فشار سری EZH و EZHSO را فهرست می کند. مشخصات کارخانه بر روی پلاک نامی که روی رگولاتور در کارخانه بسته شده است مهر شده است. پیکربندی‌های موجود نوع EZH (بهار به بسته): تنظیم‌کننده کاهش فشار    کنترل‌کننده فشار برای فشار خروجی کم به بالا نوع EZHSO (بهار به باز): تنظیم‌کننده کاهش فشار    با کارکرد پایلوت با رگولاتور کاهش فشار    نوع Z نوع Z: نوع Z: نوع Z: فشار خروجی کم تا زیاد  دستگاه OS2 برای فشار بیش از حد (OPSO) یا فشار بیش از حد
