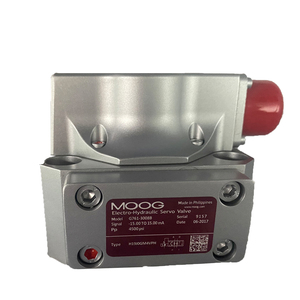

سروو ولو الکتروهیدرولیک MOOG G771
ENGLAND
بیشتر بخوانید
شیر سروو هیدرولیک موگ moog
شیر سروو (به انگلیسی Servo Valve)، نوعی شیر هیدرولیک است که در جواب به سیگنالی که به آن وارد میشود، جریان روغن را اندازه گیری کرده و بر اساس آن موقعیت، فشار، سرعت و یا نیرو را در انواع ماشین آلات و یا تجهیزات کنترل میکند. این کنترل هیدرولیکی، به صورت مدار بسته انجام میشود. در واقع دریچه‌ی برقی ای است که روند و نحوه‌ی ارسال مایعات را به محرک کنترل میکند. این کار توسط قطعه‌ای به نام اسپول که داخل شیر است، انجام می شود. مقدار حرکت اسپول و فرآیند کارکرد این شیر، به سیگنالی که به شیر اعمال میشود و عملکرد شیر بستگی دارد.
سوپاپ‌های سروو بر پایه موتور گشتاور الکتریکی ساخته شده‌اند و توسط یک موتور کنترل می‌شوند که انحراف کوچکی متناسب با جریان الکتریکی از طریق سیم پیچ خود ایجاد میکنند. آنها معمولاً از بازخورد بین قرقره‌های اصلی و پیلوتی برای کنترل دقیق استفاده میکنند.
نحوه عملکرد شیر سروو هیدرولیک
- سیگنال الکتریکی مربوط، به شیر سروو ارسال می شود.
- متناسب با جهت و مقدار سیگنالی که اعمال شده‌است، اسپول حرکت میکند.
- سیگنالی که ارسال‌شده، با مقدار حرکت اسپول، مقایسه میشود.
- به عنوان عامل اطمینان، مختصاتی که از اسپول دریافت شده‌است با سیگنال مطابقت داده میشود، تا میزان بروز خطا بررسی شود.
- تا ارسال شدن سیگنال بعدی، فرآیند تمام میشود.
کاربرد شیر سروو هیدرولیک
شیر سروو هیدرولیک، وسیله ای با کارایی بالا برای کنترل سیستم های لوله کشی پیچیده می‌باشند. در سیستم‌های لوله کشی پیچیده، کنترل دستی شیرها همواره امکان پذیر نمی‌باشد و با کنترل دستی، تضمینی برای دقت مناسب وجود ندارد. همچنین ممکن است که جریان برای کنترل دستی، زیاد باشد. به علاوه هنگامی که مقادیر زیاد فشار، دما یا مواد شیمیایی استفاده می شود، کنترل دستی ممکن است زمان‌بر و خطرناک باشد.
شیر سروو مدیریت سیستم های لوله‌کشی، به خصوص سیستم های مدار بسته را بسیار ساده و کارآمدتر میکنند. دلیل این موضوع این است که آنها از سیگنال‌های الکتریکی استفاده و از راه دور کار میکنند. همچنین قابل ذکر است که شیرهای سروو بخش الکتریکی و هیدرومکانیکی سیستم های هیدرولیکی را به هم مرتبط میکنند.
کاربرد شیر سروو یا سروو ولو ها شامل موارد زیر است:
- تنظیم جریان سیال در یونیت های هیدرولیکی
- استخراج نفت و گاز
- تنظیم جریان سوخت در موتور هواپیماها (ایرکرفت)
- ریخته‌گری (بلو مولدینگ)
- ساخت پلاستیک های توخالی
انواع شیر سروو هیدرولیک (سروو ولو)
بر اساس ساختار عملکرد، شیرهای سروو به دو دسته تقسیم می شوند:
- سروو ولو یک طبقه یا یک مرحله ای
- سروو ولو چند طبقه یا چند مرحله ای
نوع یک طبقه آن برای تامین نیرو به حرکت چرخشی موتور نیاز دارد. به همین دلیل در حرکت محوری اسپول پایداری محدود است. قطعاتی مانند فلاپرو جت پایپ با تقویت فشار، این محدودیت را از بین می‌برند.
سیلندرهای بزرگ بیشتر از سرووهای چند طبقه استفاده می کنند، چون حجم زیادی از مایع در حال حرکت که عمدتا روغن است، جابجا می شود.
شیر سروو موگ :
شیر هیدرولیک یکی از مهم ترین و تاثیر گذارترین اجزای سیستم هیدرولیک می باشد و به عنوان یک جزء فرمان دهنده ی سیستم هیدرولیکی محسوب می شود.
نقش شیر سروو در هیدرولیک یک مدار به منزله قلب سیستم و کاملا استراتژیک است به همین خاطر داشتن یک دید کیفی در هنگام انتخاب امری حیاتی است ، هیدرولیک نادری بعنوان مرکز خرید و فروش انواع شیر هیدرولیک همواره بعنوان مشاوری متعهد و متحدی وفاداردر کنار شما خواهد بود تا بهترین انتخاب را داشته باشید
شیر مدل G77:
این های سروو مدل G77 از سری شیر های کنترل جریان سروو هستند که برای کارهای بسیار دقیق استفاده میشود
مدل های مختلف شیر های سروو MOOG به صورت زیر است:
- G771 این شیر تا 17 لیتر بر دقیقه را ساپورت میکند
- G772 تا 57 لیتر بر دقیقه را ساپورت میکنند
- G733 تا 63 لیتر روغن را ساپورت میکند
نقشه و اطلاعات نحوه نصب شیر سروو MOOG به صورت زیر میباشد :
نکاتی در مورد نگهداری سیستم های سروو:
سیستم حتما باید به فیلتر فشار بالا ومجهز به نمایشگر باشد ویسکوزیته روغن باید بین 60 تا 450 SUS باشد اسپول های شیر های سروو بسیار حساس در برابر روغن کثیف و ناویسکوز هستند پس باید فیلتراسیون جدی گرفته شود
ساختمان داخلی شیر سروو MOOG ساخت کشور المان :
