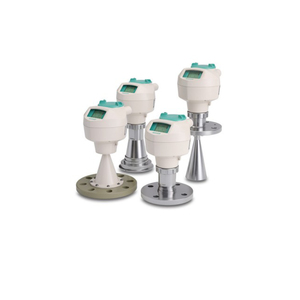

سطح سنج راداری زیمنسSIEMENS SITRANS LR200

GERMANY

بیشتر بخوانید

ترانسمیتر سطح زیمنس 7ML5423 یکی از مدل های سری لول ترانسمیتر SITRANS LR200 می باشد. لول ترانسمیتر SITRANS LR200 یک دستگاه است که برای اندازه‌گیری سطح استفاده می‌شود. این ترانسمیتر با استفاده از آنتن پلی‌پروپیلن Uni-Construction، که مقاومت شیمیایی بالا و هرمتیک بودن دارد، سطح مایعات را به صورت دقیق اندازه‌گیری می‌کند.

این دستگاه دارای صفحه ‌نمایش الفبایی است که در چهار زبان قابل نمایش است و برنامه‌ریزی آن نیز به سادگی با استفاده از برنامه‌ریزی کننده قابل حمل Intrinsically Safe انجام می‌شود.

SITRANS LR200 همچنین از فناوری پردازش سیگنال هوشمند Process Intelligence استفاده می‌کند که به دقت و قابلیت اطمینان اندازه‌گیری کمک می‌کند.

این دستگاه مناسب برای کاربردهایی مانند مخازن مایع بصورت خمیری ، مایعات بخاری، درجه حرارت بالا و آسفالت است. ترانسمیتر SITRANS LR200 با طراحی منحصر به فرد خود، عملکرد ایمن و قابل اطمینان در اندازه‌گیری سطح را فراهم می‌کند.

ترانسمیتر سطح زیمنس 7ML5423:

مدل 7 ترانسمیتر سطح زیمنس 7ML5423 از سری SITRANS LR200 یک سطح سنج پالس راداری است که برای مانیتورینگ مداوم سطح مایعات و خمیرها در مخازن فرآیندی استفاده می‌شود. این مدل دارای قابلیت اتصال با 2 سیم است که توانایی انتقال سیگنال و تغذیه برق را در یک کابل بهینه می‌کند.

آنتن این مدل از جنس PTFE  درست می شود. این جنس به خوبی در برابر مواد شیمیایی و درجه حرارت بالا مقاومت دارد. قسمت فلنج نیز برای اتصال و نصب آسان به مخازن فرآیندی استفاده می‌شود.

فرکانس مورد استفاده در این مدل 6 گیگاهرتز است که امکان اندازه‌گیری دقیق و پایدار را در محدوده تا 20 متر (66 فوت) فراهم می‌کند. این سطح سنج با استفاده از تکنولوژی پالس راداری، به طور مداوم امواج راداری را ارسال کرده و با انعکاس آن‌ها از سطح مایع، ارتفاع سطح مایع را تشخیص می‌دهد.

مدل ترانسمیتر سطح زیمنس 7ML5423 از سری SITRANS LR200 می‌تواند در شرایط با دما و فشار بالا نیز عمل کند. این ویژگی آن را برای صنایعی مناسب می‌سازد که با شرایط فرآیندی سخت و دشوار روبرو هستند.

مشخصات فنی ترانسمیتر سطح زیمنس 7ML5423:

اتصالات:

اتصالات این سری شامل اتصالات فلنج و اتصالات تریدی می‌شود. اتصالاتفلنج شامل نوع‌های مختلفی هستند.

از جمله آنها می‌توان به DN 50 PN 16، DN 80 PN 16، DN 100 PN 16، DN 150 PN 16.

2″ ASME 150 lb، 3″ ASME 150 lb، 4″ ASME 150 lb، 6″ ASME 150 lb، DN 50 PN 40، DN 80 PN 40، DN 100 PN 40، DN 150 PN 40، 2″ ASME 300 lb، 3″ ASME 300 lb، 4″ ASME 300 lb، 6″ ASME 300 lb، JIS DN 50 10K، JIS DN 80 10K، JIS DN 100 10K و JIS DN 150 10K اشاره کرد.

همچنین، اتصالات رزوه ای نیز در این سری وجود دارند که شامل اتصالات تریدی(Threaded Connection) است. این اتصالات شامل انواع مختلفی مانند 1½” NPT، 2″ NPT، R 1½”، R 2″، G 1½” و G 2″ هستند.

Antenna extensions :

Antenna extensions یا طول پوشش غیرفعال، به افزودن قطعاتی به طول آنتن سیستم اشاره دارد. این افزونه‌ها می‌توانند از جنس‌ها و مواد مختلفی ساخته شوند و برای انتقال سیگنال‌ها و یا حفاظت آنتن در برابر عوامل محیطی استفاده می‌شوند.

در اینجا، انواع مختلفی از طول پوشش غیرفعال برای سیستم شما ذکر شده است. این انواع شامل موارد زیر می‌شوند:

بدون افزونه طول پوشش غیرفعال (No antenna extension): در این حالت، طول آنتن بدون افزونه اضافی استفاده می‌شود و به طور مستقیم به سیستم متصل می‌شود.

افزونه 50 میلیمتری (2 اینچ) PTFE : این افزونه از جنس PTFE ساخته شده است و یک طول 50 میلیمتری به طول آنتن اضافه می‌کند.

افزونه 100 میلیمتری (4 اینچ) PTFE : این افزونه نیز از جنس PTFE درست میشود و یک طول 100 میلیمتری به طول آنتن می افزاید.

افزونه 100 میلیمتری (4 اینچ)، 316 L استیل ضد زنگ: این افزونه از جنس استیل ضد زنگ 316L ساخته شده است و یک طول 100 میلیمتری به طول آنتن اضافه می‌کند.

افزونه 150 میلیمتری (6 اینچ)، 316L استیل ضد زنگ: این افزونه نیز از جنس استیل ضد زنگ 316L درست میشود و یک طول 150 میلیمتری به طول آنتن می افزاید.

افزونه 200 میلیمتری (8 اینچ)، 316L استیل ضد زنگ: این افزونه از جنس استیل ضد زنگ 316L ساخته شده است و یک طول 200 میلیمتری به طول آنتن اضافه می‌کند.

افزونه 250 میلیمتری (10 اینچ)، 316L استیل ضد زنگ: این افزونه نیز از جنس استیل ضد زنگ 316L درست میشود و یک طول 250 میلیمتری به طول آنتن می افزاید

Process seal/gasket برای مدل7ML5423 :

Integral Gasket : این نوع گسکت یا آببندی به صورت یکپارچه برای اتصالات فلنج صاف استفاده می‌شود. با این حال، توجه داشته باشید که این گسکت برای استفاده با انتخاب‌های Antenna extension 3 تا 6 مناسب نیست.

FKM O-ring : این نوع گسکت از جنس O-ring FKM ساخته شده است و برای استفاده با اتصالات فلنج صاف قابل استفاده است. با این حال، لازم به ذکر است که این گسکت برای استفاده با ترکیبی از انتخاب‌های Antenna extension ، 0، 1 یا 2 در دسترس نیست.

محفظه/ کابل ورودی برای SITRANS LR200 :

Enclosure/Cable Inlet یا محفظه/ کابل ورودی برای SITRANS LR200 از آلومینیوم ساخته شده است و با رنگ اپوکسی پوشش داده شده است. این قطعه دارای 2 عدد محفظه با سایزهای ½ اینچ NPT (National Pipe Thread) و 2 عدد محفظه با M20 x 1.5 است.

این محفظه ها برای ورود کابل به داخل قفسه استفاده می‌شوند و به تنظیم صحیح و محافظت از قطعات داخلی کمک می‌کنند.

با استفاده از این Enclosure/Cable Inlet، می توان کابل‌ها را به ترانسمیتر سطح راداری SITRANS LR200 به صورت ایمن و موثر متصل کنید و در عین حال از سلامت دستگاه در محیط‌های صنعتی مختلف اطمینان حاصل کنید.

ارتباطات/ خروجیCommunication/Output برای SITRANS LR200 :

SITRANS LR200 انواع ارتباطات و خروجی‌هایی را ارائه می‌دهد که شامل PROFIBUS PA و 4-20 mA با پروتکل HART می‌باشد.

تاییدیه ها:

این دستگاه دارای تأییدیه‌های محیط‌های خطرناک و غیر خطرناک CE، RED، RCM، CSA، FM، FCC B، IECEx/ATEX و.. می‌باشد.

از اتواع ترانسمیتر سطح می توان به ترانسمیتر سطح راداری FDR50، ترانسمیتر سطح اندرس هاوزر FMU862  اشاره کرد.

کاربردهای ترانسمیتر سطح زیمنس 7ML5423:

• برنامه‌ریزی ایمن و ساده: SITRANS LR200 را می‌توان با استفاده از برنامه‌ریزی کننده قابل حمل Intrinsically Safe بدون نیاز به باز کردن درب دستگاه برنامه‌ریزی کرد. این امکان ایمنی و راحتی در طول برنامه‌ریزی را فراهم می‌کند.
• نمایشگر الفبایی: این دستگاه با یک نمایشگر الفبایی داخلی مجهز  است که چهار زبان را پشتیبانی می‌کند. این ویژگی امکان نظارت و عملکرد آسان را فراهم می‌کند.
• آنتن پلی‌پروپیلن Uni-Construction : این ترنسمیتر دارای یک آنتن میله ای پلی‌پروپیلن Uni-Construction است. این آنتن مقاومت شیمیایی عالی را ارائه می‌دهد و همچنین از نظر هرمتیک بودن نیز مطمئن است. همچنین آنتن Uni-Construction دارای یک محافظ داخلی و یکپارچه است که تداخل نازل مخزن را از بین می برد.
• راه‌اندازی و نصب آسان: این دستگاه تنها به دو پارامتر برای عملیات پایه نیاز دارد که راه‌اندازی را ساده می‌کند. علاوه بر این، الکترونیکی بر روی یک سر چرخان نصب  است که امکان تطابق آسان با اتصالات کانویت یا سیم کشی را فراهم می‌کند. این ویژگی همچنین تنظیم آسان برای دید بهتر را ممکن می‌سازد.
• فناوری پردازش سیگنال هوشمند: SITRANS LR200 از فناوری پردازش سیگنال هوشمند Process Intelligence استفاده می‌کند که دقت و قابلیت اطمینان در اندازه‌گیری سطح را بهبود می‌بخشد.
• کاربردهای خاص: این دستگاه مناسب برای مخازن مایع با حالت خمیری یا اسلاری، مایعات بخاری، درجه حرارت بالا و آسفالت است. در این محیط‌های چالشی، می‌تواند اندازه‌گیری دقیق سطح را ارائه دهد.

مزایا ترانسمیتر سطح زیمنس 7ML5423:

رابط کاربری محلی گرافیکی (LUI) ین دستگاه، عملیات را بسیار ساده می‌کند. با استفاده از راهنمای سریع و آسان، به سرعت می‌توانید دستگاه را راه‌اندازی کنید.

LUI قابلیت نمایش پروفایل‌های اکو (عکس) را دارد که برای پشتیبانی تشخیصی بسیار مفید است. این قابلیت به شما کمک می‌کند تا مشکلات و خطاهای احتمالی را به سرعت تشخیص بدهید و رفع کنید.

این دستگاه قابلیت ارتباط با استفاده از پروتکل‌های HART و PROFIBUS PA را داراست. این امکان را به شما می‌دهد تا به راحتی با سیستم‌های کنترل مختلف ارتباط برقرار کنید.

فرآیند هوشمندی در این دستگاه بکار می رود که باعث بهبود قابلیت اعتماد اندازه‌گیری می‌شود. همچنین، دستگاه دارای قابلیت سرکوب خودکار اشتباه اکوی مانع‌های ثابت است که به شما کمک می‌کند تا داده‌های دقیق‌تری را دریافت کنید.

برنامه‌نویسی این دستگاه می‌تواند با استفاده از برنامه‌نویس دستی ایمن در برابر انفجار مادون قرمز یا با استفاده از نرم‌افزار SIMATIC PDM انجام شود. این امکان به شما انعطاف بیشتری در برنامه‌ریزی و پیکربندی دستگاه می‌دهد.

• Sitrans Probe lr یک رادار پالس جمع و جور 2 سیم 6 گیگاهرتز برای اندازه گیری سطح مایعات و تعلیق در مخازن ذخیره سازی است.

• Sitrans کاوشگر LR. مشخصات فنی.

• SITRANS LR200 یک رادار پالس 6 گیگاهرتز 2 سیم برای اندازه گیری سطح مایعات در مخازن مستقر و مخازن ذخیره سازی است.

• SITRANS LR200. مشخصات فنی.

• SITRANS LR250 یک رادار پالس 2 سیم 25 گیگاهرتز برای اندازه گیری مداوم سطح مایعات در مخازن ذخیره سازی و مخازن کار است. راه حل ایده آل برای اندازه گیری سطح مایعات با هدایت دی الکتریک کم.

• رادار پالس SITRANS lr300 4 سیم 6GHz برای اندازه گیری سطح مایعات در مخازن کار در شرایط شدید

• ITRANS LR300. مشخصات فنی.

• SITRANS LR400 یک رادار 4 سیم 24GHz با تکنولوژی مدولاسیون فرکانس برای اندازه گیری سطح مایعات و مواد انبوه در محدوده تا 50 متر است.

• SITRANS LR400. مشخصات فنی.

• Sitrans LR460 یک رادار 4 سیم 24GHz با تکنولوژی مدولاسیون فرکانس برای اندازه گیری سطح مواد فله در محدوده تا 100 متر در شرایط گرد و غبار بالا است.

• SITRANS LR460. مشخصات فنی.

• SITRANS LG200 یک رادار تابش مایکروویو جهت دار 2 سیم است. طراحی شده برای اندازه گیری مداوم سطح مایعات ، تعلیق و مواد فله ، اندازه گیری همزمان جداسازی دو مرحله و سطح. راه حل ایده آل برای اندازه گیری سطح مواد با هدایت دی الکتریک کم. این در وظایف با فشار و درجه حرارت بالا استفاده می شود.

• Sitrans LR260 یک فرستنده سطح رادار پالس 2 سیم 25 گیگاهرتز برای نظارت مداوم بر مواد انبوه در مخازن ذخیره سازی ، از جمله در دمای بالا و فشار ، در محدوده تا 30 متر است. این دستگاه شامل یک قطعه الکترونیکی متصل به آنتن بوق با یک توپچی هدفمند آسان یکپارچه و یک فلنج برای موقعیت سریع و آسان است. پوشش گرد و غبار یا پاکسازی هوا به عنوان گزینه در دسترس است. SITRANS LR260 از پروتکل ارتباطی HART1 و نرم افزار PDM SIMATIC پشتیبانی می کند. سیگنال ها با استفاده از تکنیک هوش فرآیند پردازش می شوند که در بیش از 1 ، 000 ، 000 برنامه در سراسر جهان (سونوگرافی و رادار) آزمایش شده است.

• SITRANS LR260. مشخصات فنی.
