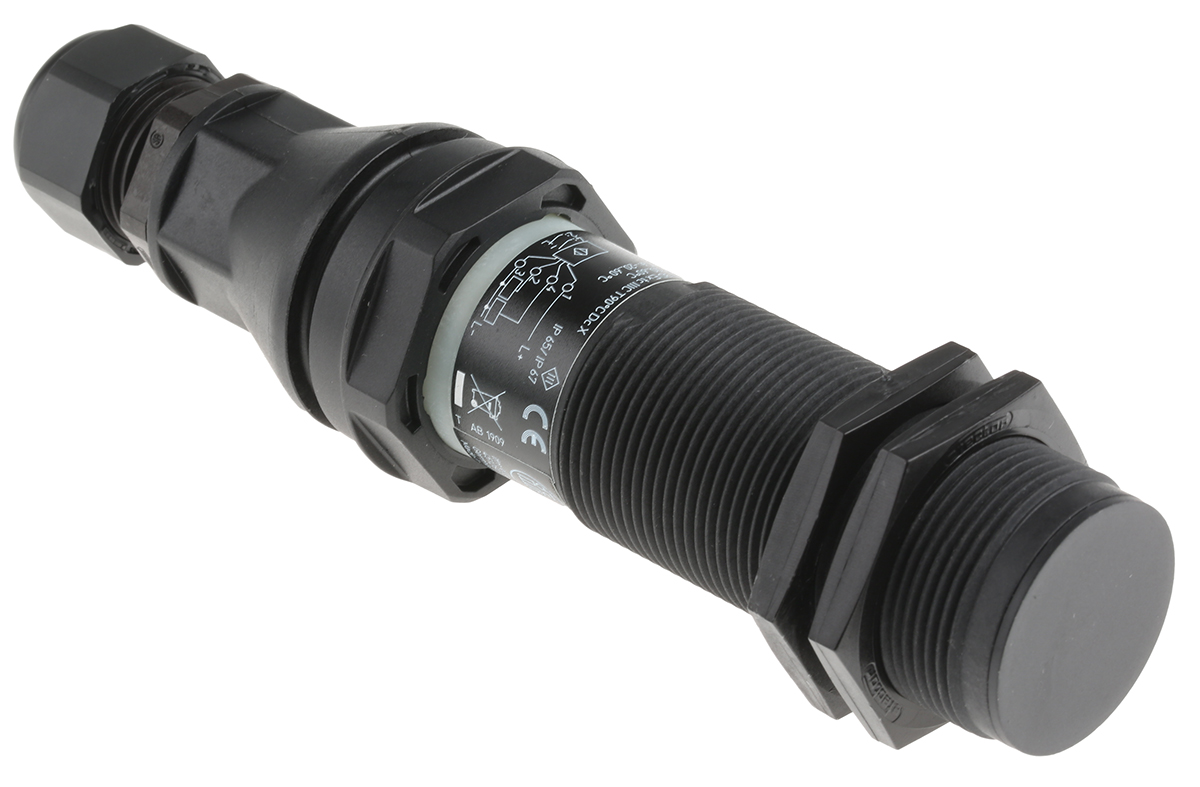

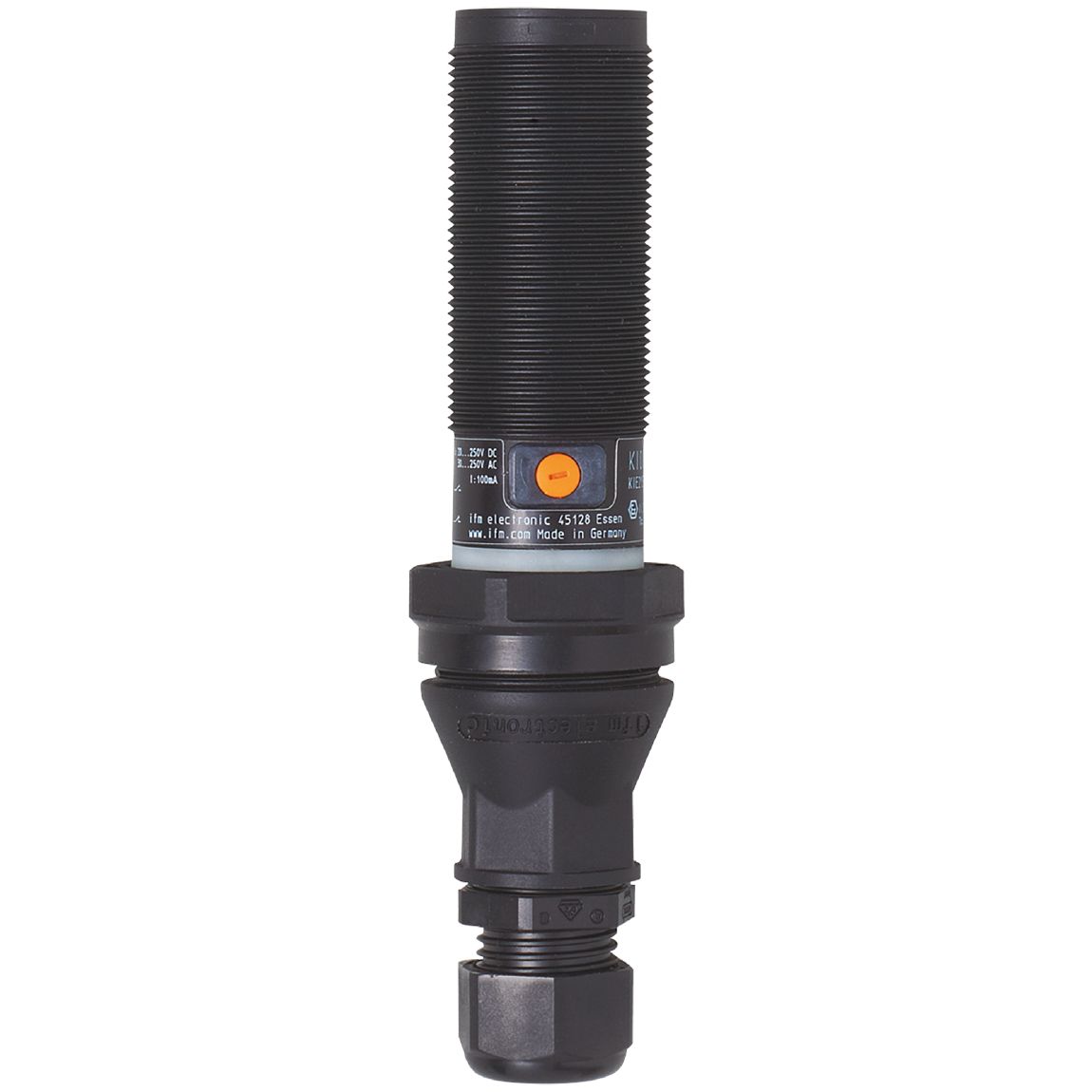

سنسورخازنی IFM KI503A
GERMANY
توضیحات بیشتر
طراحی برق
PNP
تابع خروجی
مکمل
محدوده سنجش [mm]
15
مسکن
نوع رزوه ای
ابعاد [mm]
M30 x 1.5 / L = 150
داده های الکتریکی
ولتاژ کاری [V]
10…30 دی سی
مصرف جریان [mA]
< 20
کلاس حفاظتی
III
حفاظت از قطبیت معکوس
آره
اصل اندازه گیری
خازنی
خروجی ها
طراحی برق
PNP
تابع خروجی
مکمل
حداکثر خروجی سوئیچینگ افت ولتاژ DC [V]
2.5
حداکثر جریان نشتی [mA]
0.1
نرخ جریان دائمی خروجی سوئیچینگ DC [mA]
200
فرکانس سوئیچینگ DC [Hz]
10
حفاظت در برابر اتصال کوتاه
آره
نوع حفاظت در برابر اتصال کوتاه
ضربان دار
ضد اتصال کوتاه
آره
حفاظت اضافه بار
آره
منطقه تشخیص
محدوده سنجش [mm]
15
محدوده حسگر قابل تنظیم است
آره
محدوده سنجش تنظیمات کارخانه [mm]
15
محدوده حسگر واقعی Sr [mm]
10 ± 15 درصد
دقت / انحراف
هیسترزیس [% از Sr]
1…15
جابجایی نقطه سوئیچ [% از Sr]
-20…20
شرایط عملیاتی
دمای محیط [°C]
-20…60
حفاظت
IP 65; IP 67
تست ها / تاییدیه ها
علامت گذاری ATEX
II 3D Ex tc IIIC T90°C Dc X
EMC
EN 61000-4-2 ESD
کیلو ولت / 8 کیلو ولت AD
EN 61000-4-3 HF تشعشع شده است
3 ولت بر متر
EN 61000-4-4 انفجار
2 کیلو ولت
EN 61000-4-6 HF انجام شد
3 V
EN 55011
کلاس B
IEC 60255-5
خط به خط 1 کیلو ولت، Ri: 500 اهم
MTTF [سال]
463
داده های مکانیکی
وزن [g]
149
مسکن
نوع رزوه ای
نصب
قابل نصب غیر فلاش
ابعاد [mm]
M30 x 1.5 / L = 150
تعیین موضوع
M30 x 1.5
مواد
PBT; PA
نمایشگر / عناصر عملیاتی
نمایش دادن
وضعیت سوئیچینگ
1 x LED، زرد
تجهیزات جانبی
اقلام عرضه شده
مهره قفلی: 2
ملاحظات
مقدار بسته بندی
1 عدد.
اتصال برق
ارتباط
پایانه ها: 0.34 … 1.5 mm²; غلاف کابل: Ø 5…9 میلی متر; گلند کابل: M20 X 1.5
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — EN-GB — KI503A — 24.0
