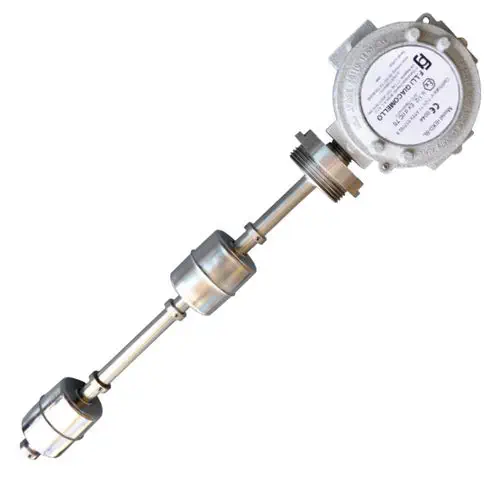

سوییچ فلوتری آکسیترول AUXITROL C50

USA

توضیحات بیشتر

نشانگرهای سطح غوطه وری دارای گواهی Atex تا 5 نقطه کنترل تماس SPST یا SPDT استفاده: سوئیچ های سطح IEXD مطابق با دستورالعمل ATEX (94/9/CE) ساخته شده اند تا برای کنترل سطوح مختلف مایع در داخل یک مخزن عمومی قرار داده شده در محیطی که در آن یک اتمسفر انفجاری متشکل از مخلوطی پیوسته با هوا یا مواد قابل اشتعال موجود در هوا یا مواد قابل اشتعال در آن استفاده می شود. دوره (منطقه 0 – رجوع به EN 60079-10). عملکرد: سوئیچ های سطح بر اساس برهمکنش بین یک میدان مغناطیسی و یک کنتاکت نی، با یک تماس واحد برای هر سطح از مایع مورد نظارت است: هنگامی که شناور سوئیچ تراز در حرکت خود با تماس نی که در نقطه از پیش تعیین شده در لوله گنجانده شده است، تماس، تحریک شده توسط آهنربای مستقر در شناور، به عنوان مثال اجازه می دهد تا جریان عبوری، جریان الکتریکی را ببندد. از راه دور یک سیگنال هشدار ارسال کنید که می تواند به روش های مختلف پیکربندی شود. سوئیچینگ بدون تماس مستقیم بین نی و مایع رخ می دهد. نصب: نشانگر باید در حالت عمودی نصب شود. شناور باید حداقل 35 میلی متر از سطوح آهنی (دیواره مخزن و غیره) فاصله داشته باشد. یک واشر (مسطح یا حلقوی) از نشت مایع از سوراخ ثابت سوئیچ سطح جلوگیری می کند. امکان: این سوئیچ های سطح به شما امکان می دهند یک ترموستات دو فلزی یا یک دماسنج مقاومتی (PT100) را در خود جای دهید تا به طور مستمر یا محتاطانه دمای مایع داخل مخزن را کنترل کنید.

سوئیچ سطح Level switch

سوئیچ سطح یا لول سوئیچ، یک ابزار برای اندازه‌گیری ارتفاع سطح مایعات و سیالات درون مخازن می‌باشد. این دستگاه به تغییرات سطح جامدات و سیالات واکنش نشان می‌دهد. مکانیسم‌های اصلی این تجهیز، تعیین مواد اولیه و کنترل خروجی با توجه به ظرفیت فشار مجاز در سیستم است.

انواع سوئیچ سطح

• سوئیچ سطح خازنی (Capacitive level switch)
•  سوئیچ سطح القایی (Inductive level switch)
•  سوئیچ سطح دیافراگمی (Diaphragm level switch)
•  سوئیچ سطح دیسپلیسری یا جابجایی (Displacement level switch)
•  سوئیچ سطح شناوری یا فلوتری (Float level switch)
•  سوئیچ سطح نوری (Optical level switch)
•  سوئیچ سطح پره‌ای (Vane level switch)
•  سوئیچ سطح ارتعاشی یا دیاپازونی (Vibrating level or range switch)
• سوئیچ سطح مغناطیسی (Magnetic level switch)
•  سوئیچ سطح الاکلنگی (Swing level switch)

سوئیچ سطح خازنی

سوئیچ سطح خازنی یا لول‌متر خازنی، یک نوع کلید الکتریکی لمسی است که از فناوری ظرفیت الکتریکی خازنی، برای تشخیص نقطه‌ای سطح استفاده می‌کند. این دستگاه از پر یا خالی‌شدن بیش از حد مخازن، جلوگیری کرده و به همین منظور جز یکی از پرکاربردترین ابزارها در صعنت شناخته می‌شود.

سوئیچ سطح القایی

سوئیچ‌ سطح القایی یا سوئیچ‌ تراز مایع رسانا، سنسورهایی برای کنترل مایعات با رسانایی بالا هستند. این دستگاه مقاومت الکتریکی بین الکترود‌سنج و الکترود مرجع را به صورت غیر تماسی اندازه‌گیری می‌کند.

سوئیچ سطح دیافراگمی

سوئیچ سطح دیافراگمی، یک سنسور تماسی است که از یک دیافراگم تشکیل شده‌است. این دیافراگم، سطح فشار موجود در مخازن را اندازه‌گیری و کنترل می‌کند.

سوئیچ سطح جابه‌جایی

سوئیچ جابه‌جایی از یک توپ شناور، فنر و آهنربا ساخته شده‌است. وقتی سطح سیالات در مخازن تغییر می‌کند. فنر و آهنربا واکنش نشان می‌دهند. به همین منظور اتصال الکتریکی تولید می‌شود. این دستگاه در پالایشگاه‌ها و صنایع مشابه دیگر مورد استفاده قرار می‌گیرد.

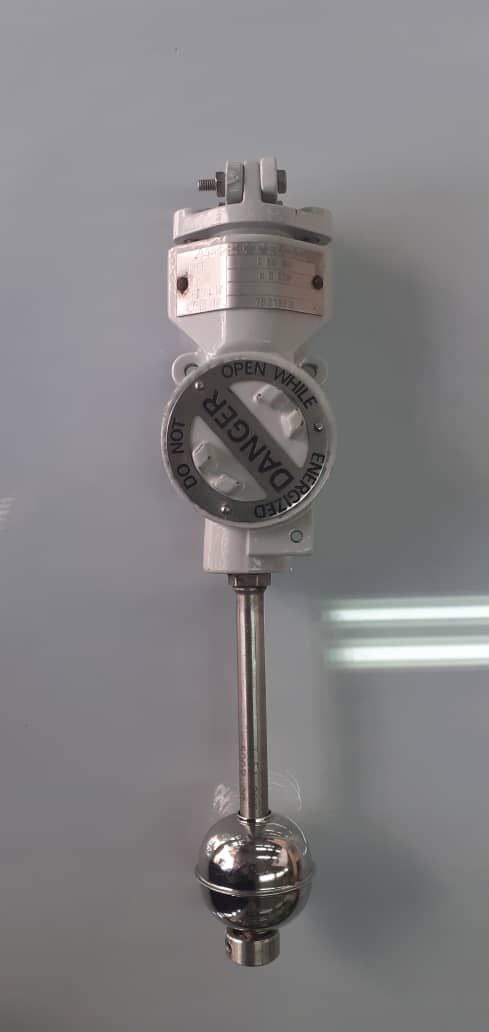

سوئیچ سطح شناوری یا فلوتری

سوئیچ سطح شناور، یک کلید مکانیکی روی سطح سیالات است. این ابزار دارای یک شناور می‌باشد که حول یک محور دوران می‌کند. زمانی که سطح سیال به حداکثر ظرفیت مخزن نزدیک شود، شناور حول محور دوران کرده و با حضور یک سنسور مغناطیسی، خروجی را تولید می‌کند.

سوئیچ سطح نوری

سوئیچ سطح نوری، یک سنسور آشکارساز نقطه‌ای است. این دستگاه با استفاده از قانون تابش و بازتاب نور، سطح سیالات را به صورت دقیق بررسی می‌کند.

سوئیچ سطح پره‌ای

سوئیچ سطح پره‌ای، یک سنسور تماسی است که از یک پره فلزی ساخته شده‌است. پره فلزی توسط یک موتور الکتریکی حرکت می‌کند. زمانی که مقدار مواد به حداکثر ظرفیت مخزن برسد، پره فلزی متوقف می‌شود. سپس میکروسوئیچ فعال می‌شود و پیغام پربودن مخزن را ارسال می‌کند.

سوئیچ سطح ارتعاشی یا دیاپازونی

سوئیچ سطح دیاپازونی، یک سنسور ارتعاشی، برای کنترل سطح جامدات است. زمانی که سیالات با تیغه آن برخورد می‌کنند، فرکانس آن تغییر می‌یابد. همچنین با اندازه‌گیری نوسانات فرکانس، می‌توان سطح سیالات را اندازه‌گیری کرد.

سوئیچ سطح مغناطیسی

سوئیچ سطح مغناطیسی، یکی از پرکاربردترین سوئیچ‌هاست. این سوئیچ، یک شناور با مغناطیس داخلی دارد که تغییر سطح سیالات را تشخیص داده و شروع به حرکت می‌کند. این دستگاه برای مایعاتی که ذرات فلزی دارند، عملکرد مناسبی ندارد.

سوئیچ سطح الاکلنگی

سوئیچ سطح الا کلنگی‌طول عمر بالایی دارد. این ابزار از یک اهرم و یک شناور تشکیل شده‌است. این دستگاه با استفاده از این تجهیزات، سطح سیالات را اندازه‌گیری کرده و همچنین در صورت نیاز، سوئیچ را قطع یا وصل می‌کند.
