شیربرقی FESTO MFH

انواع شیربرقی فستو آلمان

سری MFH

FESTO MFH-5-1/4

FESTO MFH-3-1/4

شیربرقیFESTO MFH

FESTO MFH-5-1

FESTO 6211

FESTO GERMANTY

سایز از 1/4 الی 1 اینچ

3به2 5به3 5به2

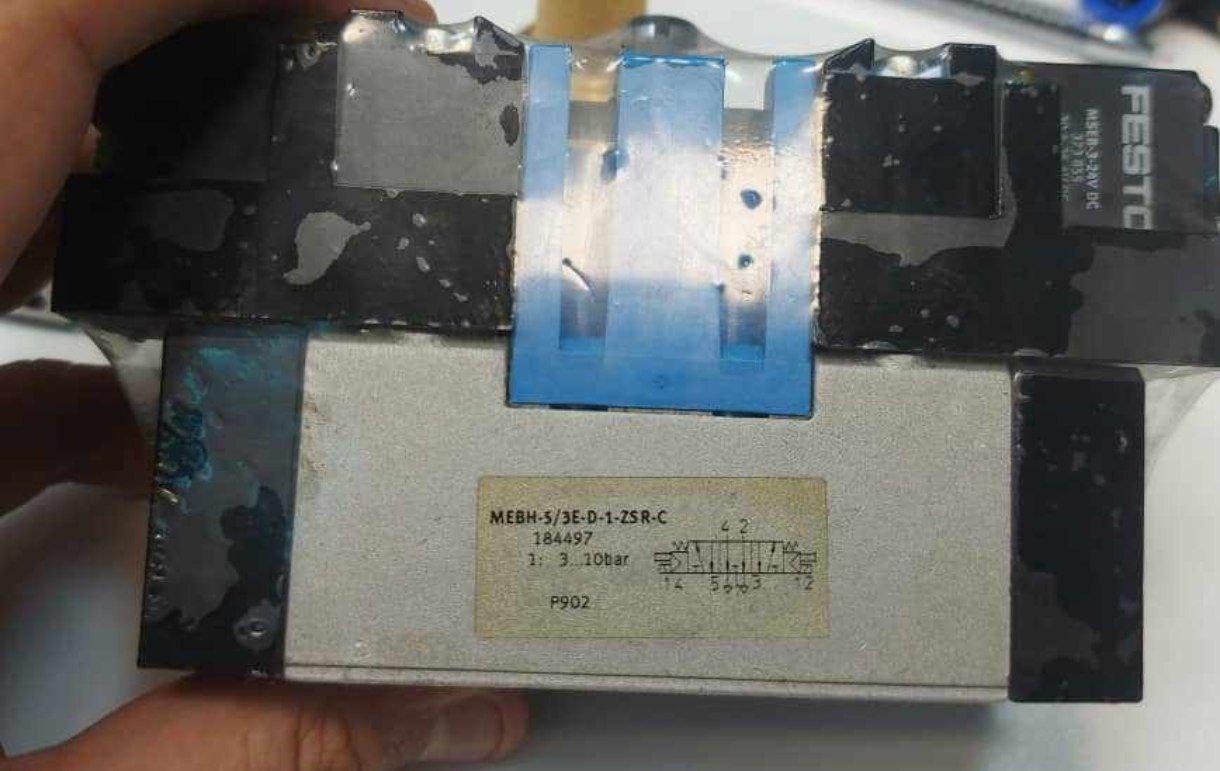

FESTO MEBH-5/3E-D-1-ZSR-C

FESTO 184497

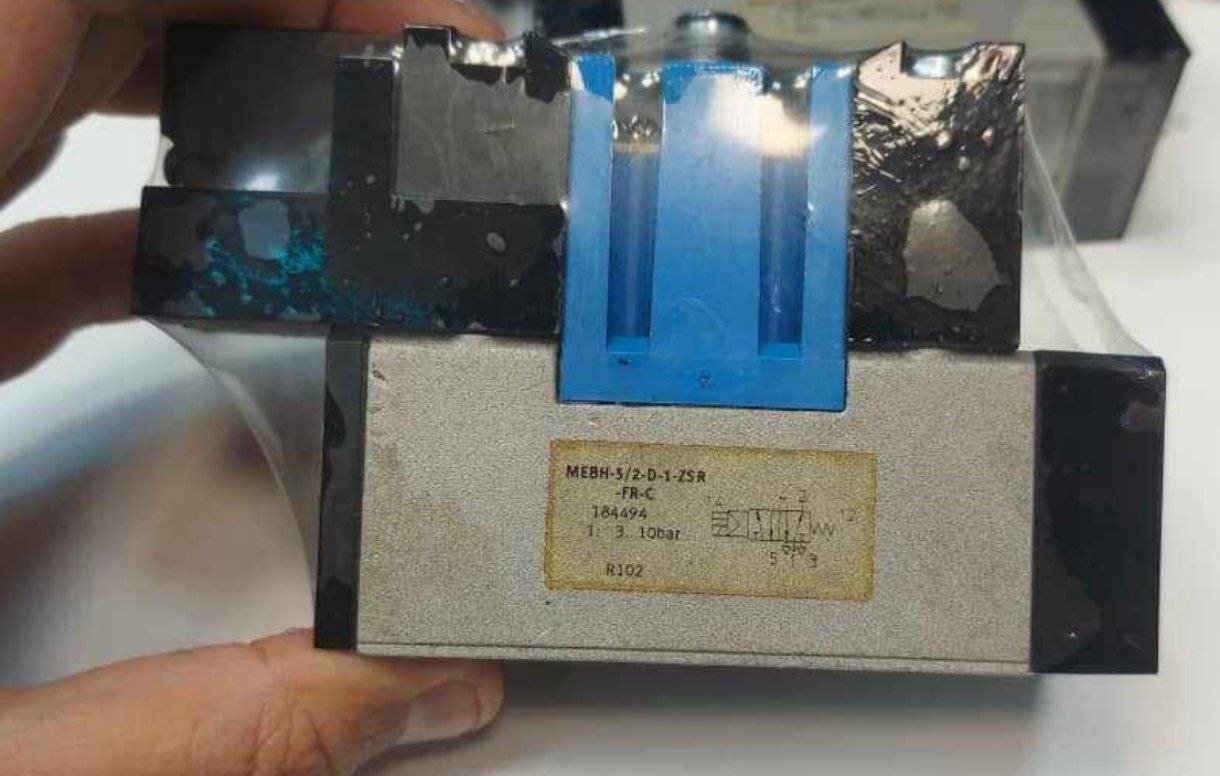

FESTO MEBH-5/2-D-1-ZSR-FR-C

FESTO 184494

شیربرقیFESTO MFH

FESTO

GERMANY

بیشتر بخوانید

MFH-5-1/4 (6211) شیر برقی پنوماتیک فستو | فستو پنوماتیک | فروشگاه توان تکنیک نمایندگی فستو

شیر برقی پنوماتیک MFH-5-1/4-S فستو

شیر برقی پنوماتیک MFH-5-1/4-S فستو

شیر برقی پنوماتیک MFH-5-1/4-S شرکت فستو پنیوماتیک در کلاس شیرهای الکتروپنوماتیک قرار میگیرد.

با سوئیچینگ تایم بسیار بالای خود، می تواند در حدود سی بار در ثانیه باز و بسته شود.

شیر برقی فستو MFH فستو به لحاظ تعداد وضعیت در دو نوع ۳/۲ و ۵/۲ عرضه می شود.

شیر برقی مدل MFH فستو دارای کانکشن های PK3 و M5 و ۱/۸ و ۱/۴ و ۳/۸ و ۱/۲ و ۳/۴ اینچ می باشد.

به این معناست که شیربرقی دارای پیلوت خارجی برای تحریک است که میتوان در خطوط وکیوم مورد استفاده قرار گیرد.

شیر برقی پنوماتیک MFH-5-1/4-S بدون بوبین میباشد و میبایست بوبین، نسبت به ولتاژ تحریک مورد نیاز جداگانه تهیه گردد.

بوبین شیر برقی پنوماتیک MFH از تایپ های MSFG و MSFW میباشد.

تنوع ولتاژ بوبین ها در مدل MSFG: 12 ولت، ۲۴ ولت DC یا ۴۲ ولت AC

تنوع ولتاژ بوبین ها در مدل MSFW: 110 ولت AC، ۲۳۰ ولت AC، ۲۴ ولت AC و ۴۲ ولت AC

MFH

Festo MFH-5-1/4-B

شیر برقی پنوماتیک MFH-5-1/4-S فستو با شماره فنی ۱۰۳۴۹
شیر برقی پنوماتیک MFH-5-1/4-S دارای ۵ دهانه کاری و ۲ وضعیت میباشد.
میزان استاندارد جریان عبوری درحدود ۵۰۰ لیتر در دقیقه می باشد.
دارای پورت اتصال ۱/۴ اینچ می باشد و در فشار کاری ۸ … ۱٫۵ بار کار می کند
زمان روشن شدن سوئیچ ۹ میلی ثانیه و خاموش شدن آن ۲۹ میلی ثانیه به طول می انجامد.

مزایای و معایب شیر برقی پنوماتیک: MFH

مزیت ها:

دارای دوام و طول عمر بالا درصورت تمیزی هوای فشرده
جریان عبوری بالا
نصب آسان

معایب:

بدنه بزرگ بخاطر طراحی قدیمی

سلونویید ولو Festo MFH-5/3E-1/4-B – شرکت راویس پترو تجارت

عملکرد سوپاپ
5/2 طرفه، یکنواخت
نوع فعال سازی
برقی
عرض ساخت و ساز
30.5 میلی متر
نرخ جریان اسمی استاندارد (استاندارد شده بر اساس DIN 1343)
1000 لیتر در دقیقه
پورت کاری پنوماتیک
G1/4
ولتاژ بهره برداری
از طریق سیم پیچ برقی، باید جداگانه سفارش داده شود
فشار عملیاتی
0.22 مگاپاسکال … 0.8 مگاپاسکال
فشار عملیاتی
2.2 bar … 8 bar
طرح
صندلی پاپت
نوع تنظیم مجدد
فنر مکانیکی
تصویب
c UL us – شناخته شده (OL)
درجه محافظت
IP65
اندازه اسمی
7 میلی متر
بعد شبکه
32 میلی متر
عملکرد اگزوز-هوا
با گزینه کنترل جریان
اصل آب بندی
نرم
نحوه ی قرار گرفتن
اختیاری
لغو دستی
بازدارنده
نوع خلبانی
خلبان فعال شد
جهت جریان
غیر قابل برگشت
سمبل
00991035
دامان
زیرپوش
ارزش b
0.19
مقدار C
4.49 l/sbar
زمان خاموش شدن
29 میلی‌ثانیه
زمان روشن شدن
9 میلی ثانیه
حداکثر پالس تست مثبت با سیگنال 0
2200 میکروثانیه
حداکثر پالس تست منفی با 1 سیگنال
3700 میکروثانیه
داده های سیم پیچ مشخصه
برای سفارش جداگانه به سیم پیچ برقی مراجعه کنید
رسانه عامل
هوای فشرده به ISO 8573-1:2010 [7:4:4]
نکته در مورد رسانه عامل و پایلوت
عملیات روغن کاری ممکن است (در این صورت عملیات روغن کاری همیشه مورد نیاز خواهد بود)
کلاس مقاومت در برابر خوردگی CRC
1 – تنش خوردگی کم
مطابقت LABS (PWIS).
VDMA24364-B1/B2-L

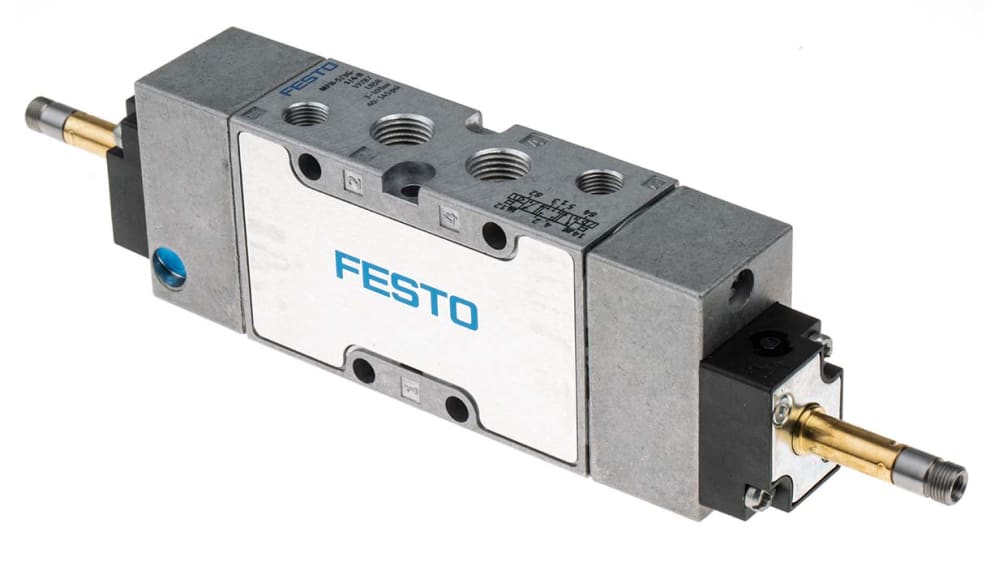

MFH-5/3G-1/4-B | Festo 5/3 Pneumatic Solenoid Valve - Electrical G 1/4 MFH Series, 19787 | RS
دمای ذخیره سازی
-20 درجه سانتی گراد … 60 درجه سانتی گراد
دمای رسانه
-10 درجه سانتی گراد … 60 درجه سانتی گراد
دمای محیط
-5 درجه سانتی گراد … 40 درجه سانتی گراد
وزن محصول
290 گرم
اتصال برق
از طریق کویل F به صورت جداگانه سفارش داده می شود
نوع نصب
یا:
روی ریل منیفولد
با سوراخ از طریق
پورت اگزوز خلبان 84
M5
اتصال پنوماتیک، پورت 1
G1/4
اتصال پنوماتیک، پورت 2
G1/4
اتصال پنوماتیک، پورت 3
G1/4
اتصال پنوماتیک، پورت 4
G1/4
اتصال پنوماتیک، پورت 5
G1/4
توجه به مواد
سازگار با RoHS
مهر و موم مواد
NBR
مسکن مواد
آلومینیوم دایکاست
