شیر برقی آسکو ASCO NFIS
USA-JAPAN
توضیحات بیشتر
.
مشخصات شیر برقی سری آسکو ASCO 327 Solenoid Valve:
با استفاده از آب بند مناسب از جنس سیلیکون و یا FPM این شیر برقی در رنج دمای 60- تا +120 درجه سانتی گراد قابل استفاده می باشد.
این شیر در سایزهای ½ و ¼ با استانداردNPT و یا G تولید می شود که با توجه به سایز پورت طراحی شده برای آن (Orifice Size) ظرفیت عبوردهی جریان آن متفاوت خواهد بود.
به طور کلی دو تایپ ظرفیت برای شیر برقی 327 تعریف شده است:
مدل Basic Flow که در این مدل سایز پورت 5.7 میلی متر در نظر گرفته شده و توانایی عبوردهی حدود 0.45 متر مکعب بر ساعت سیال را دارد،
این در حالی است که مدل High Flow آن توانایی عبوردهی سیال تا 1.5 متر مکعب بر ساعت را دارد. سایز اریفیس در این سری 12 میلی متر در نظر گرفته شده است.
متریال قسمت های اصلی:
بدنه اصلی شیر در سلونوئید ولو ASCO Solenoid Valve 327 asco به صورت stainless steel و یا Brass بسته به دما و شرایط خورندگی و … قابل انتخاب می باشد
ولی در هر صورت متریال بخش های داخلی یعنی Stem، Core Tube ، Springs و …همگی از استیل ضد زنگ در نظر گرفته می شوند.
متریال قسمت آبند این شیر می تواند FPM، VMQ و یا F(VMQ)استفاده شود.
همچنین جنس بدنه بوبین بسته به نوع بوبین انتخاب شده می تواند آلومینومی ، استیل و… باشد.
انواع بوبین های مورد استفاده:
بوبین شیر برقی ASCO Solenoid Valve 327 asco در چهار رده کلیBasic Power با توان مصرفی 10-11.6 وات،Medium Power با بازه مصرفی 5.7 تا 5.8 وات، Reduced power با مصرف 3.6 تا 3.7 وات و مدل Low Power با توان مصرفی کمتر از 2 وات تقسیم بندی می شوند.
بر روی 327 می توان چندین مدل بوبین نصب کرد که آن ها را به صورت زیر شرح می دهیم:
مدلSC:
قالب اپوکسی Solenoid with spade plug connector (EN/IEC 60730)
مدل WSEM/WP/WS :
بدنه استیل ، مگنت با قالب اپوکسی و داخل فلزی Waterproof IP67

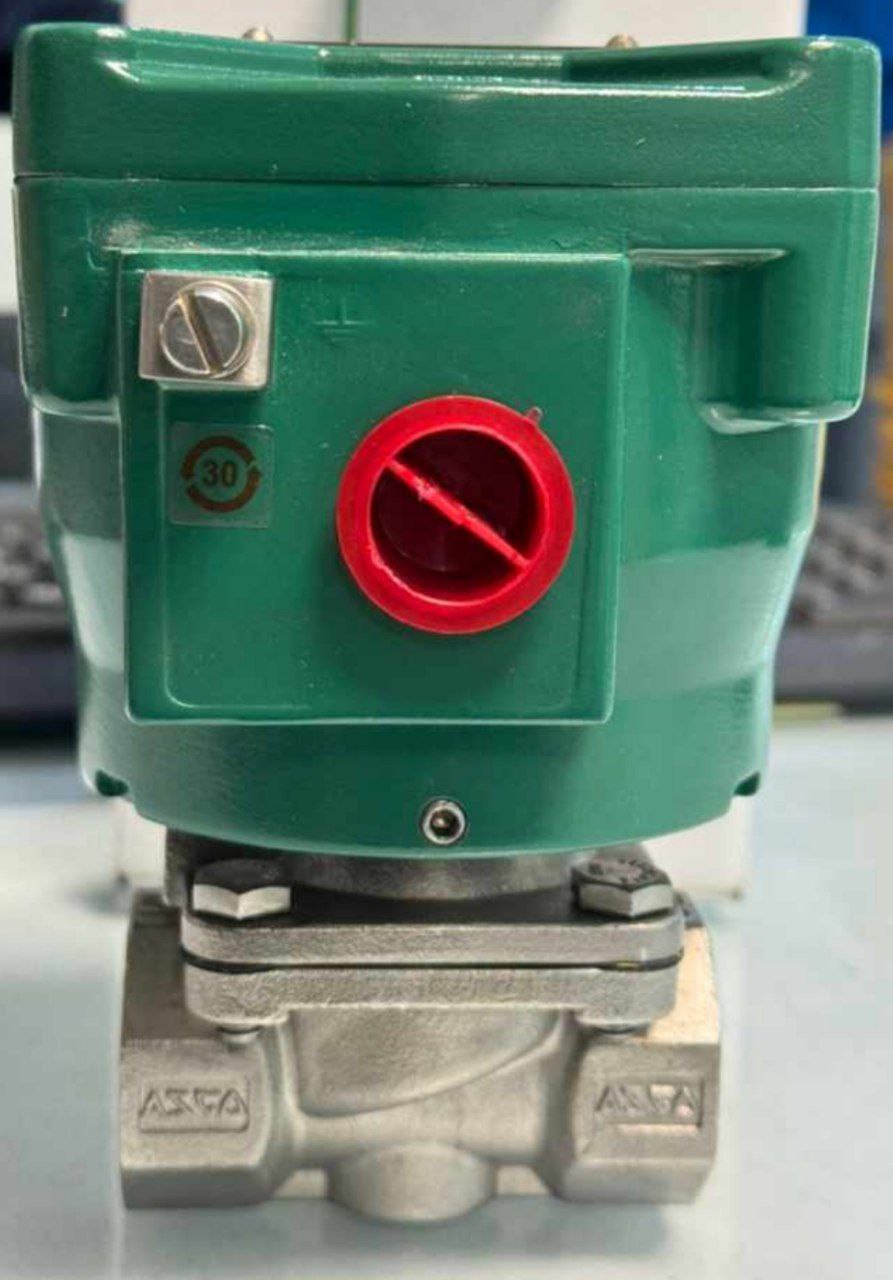

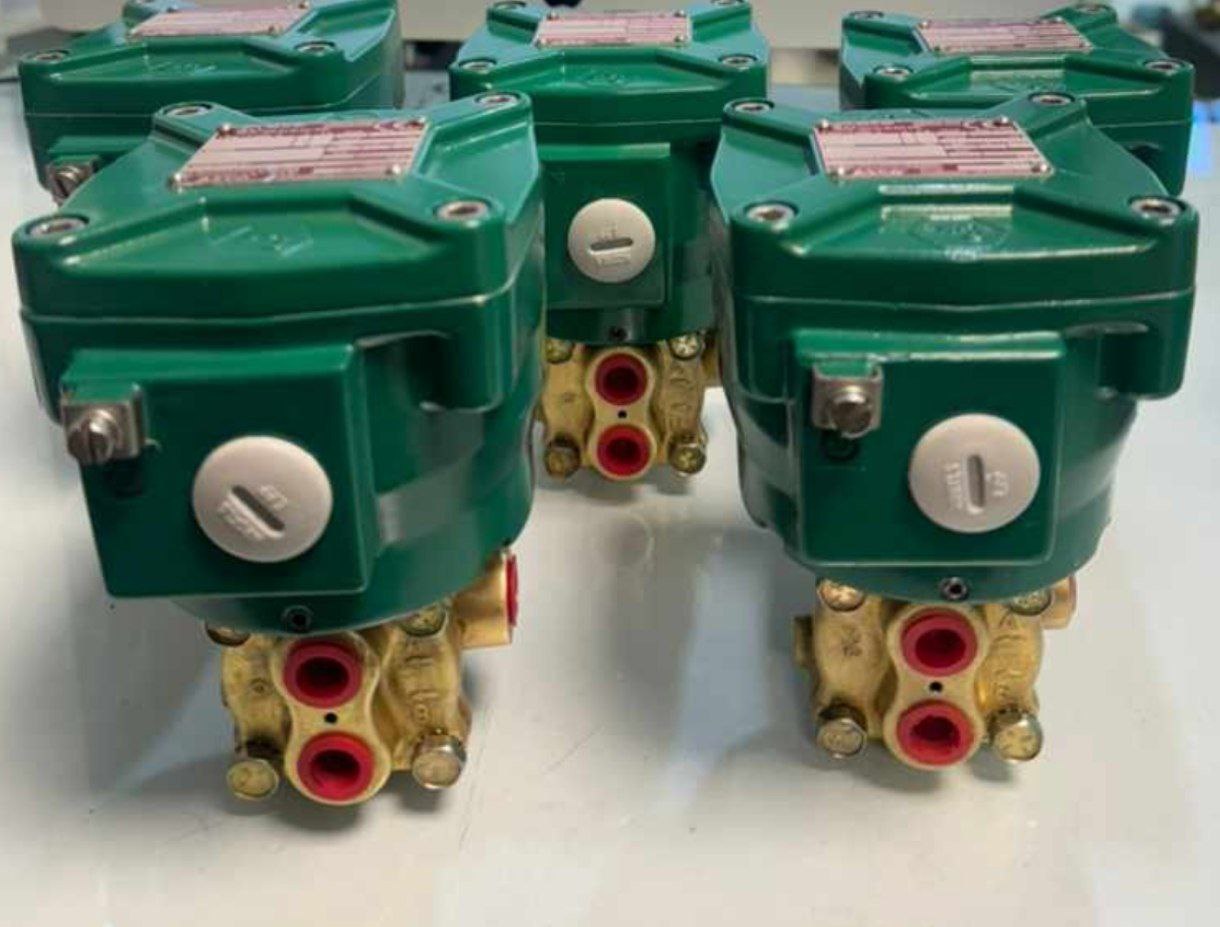

مدل NF :
جنس Aluminum با بوبین از جنس اپوکسی. این مدل از پرمصرف ترین بوبین های آسکو می باشد که اگر از جنس استیل باشدWSNF نام گذاری می شود.
این تجهیز Exd با درجه حفاظت IIC برای گازهای خیلی خطرناک و سبک قابل استفاده است.
اگر همزمان علاوه بر Exd بخواهند بوبین داخلی ذاتا ایمن یعنی intrinsically safety باشد، علاوه بر NF کد شیر برقی با NFIS شروع می شود.
مشخصات دیگر مدل های بوبین در کاتالوگ تجهیز قابل رویت می باشد.
ویژگی Manual Override:
برای تغییر وضعیت شیر برقی سری آسکو ASCO Solenoid Valve 327 بدون برق دادن به بوبین استفاده می شود و دو مدل کلی دارد که شکل های آن را در زیر می بینید:
- نوع فشاری، بازگشت فنر، با پسوند MO:
برای تعویض و تغییر حالت نرمال شیر اگر این دکمه را فشار دهید به صورت دستی به موقعیت “ON” می روید. برای بازگشت به موقعیت “OFF” میتوانید دکمه را رها کنید.
- نوع پیچی به صورت بازگشت دستی ، با پسوند MS:
اگر دکمه را در جهت عقربه های ساعت فشار بدهیم و بچرخانیم تا جابجا شود، شیر به صورت دستی در موقعیت “ON” قرار می گیرد .
برای بازگشت، دستگیره را در خلاف جهت عقربه های ساعت به موقعیت “OFF” برمی گردانیم.
مصرفی ترین مدل های این شیربرقی
پارت نامبر های زیر از مصرفی ترین مدل های این شیربرقی هستند.
