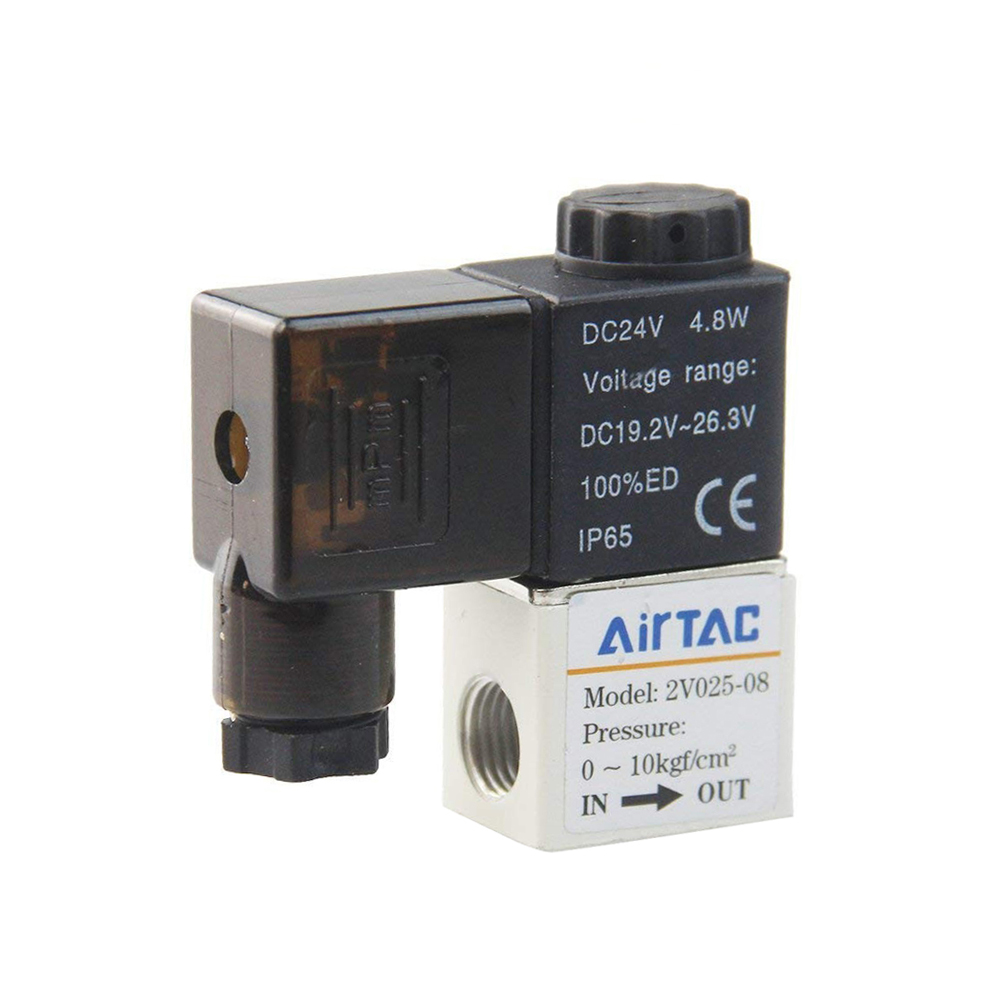

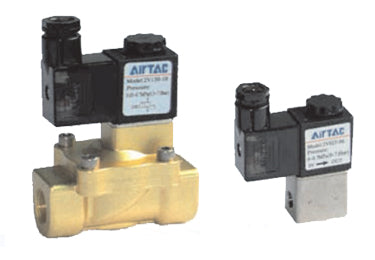

شیر برقی ایرتک AIRTAC 2V025

CHINA

بیشتر بخوانید

کمپانی معتبر Airtac تولید کننده تجهیزات پنیوماتیک صنعتی از قبیل واحدهای مراقبت، فیلترها، رگلاتورها، روغن زن ها و انواع سیلندر های پنیوماتیکی می باشد. شیرهایی که در صنایع مختلف مانند داروسازی،پزشکی، غذایی، نساجی و … پر مصرف می باشند.
شیر پنوماتیک به دسته ای از شیرها اطلاق می شود که به کمک اعمال یک نیرو مسیر هوا را تغییر داده و جریان هوا را در طول فرایند یک سیستم قطع و وصل می نمایند. اعمال نیرو به شیرهای پنوماتیکی ممکن است یا از طریق دست صورت پذیرد که در این حالت شیر از نوع شیر پنوماتیک دستی می باشد، و یا با اعمال یک جریان الکتریکی شیر پنوماتیک تحریک و یا کنترل شود که به این نوع شیر ، شیر برقی پنوماتیک می گویند. بوسیله این جریان الکتریکی در شیر برقی پنوماتیک ، بوبین برقی داخل شیر خاصیت مغناطیسی پیدا می کند و نیروی لازم جهت تغییر وضعیت شیر پنوماتیکی را فراهم می آورد. این تغییر وضعیت نیز براساس فرمانی که از طریق سیستم کنترل یا بوبین دریافت شده ، اعمال می شود.

Specification

Product Name: Solenoid Valve
Model: 2V025-08
Working voltage: AC 220 V
Working medium: Aria
Movement Model: Internal Type of Guide
Working pressure: 0.15-0.8MPa
Max. Pressure Resistance: 1.2MPa
Operating temperature: 5-50 Centigrade degrees
Material: Aluminum Alloy

شیربرقی 1/8-3/2 کبریتی ایرتک چیست؟

شیربرقی 1/8-3/2 کبریتی ایرتک یکی از رایج ترین و پرمصرف ترین قطعات در سیستم پنوماتیک میباشد.

به طور کلی شیرهای پنوماتیک (دستی ،برقی)جهت کنترل جریان هوای فشرده بکار گرفته میشود.

همانطور که قبلا ذکر کردیم در صنعت پنوماتیک دوعملگر داریم:

1- عملگر خطی

2- عملگر دورانی

جهت استفاده کردن از این عملگرها (حرکت خطی-دورانی)  نیاز به شیرپنوماتیک داریم تا جریان هوای فشرده را جهت دهی و مدیریت کند.

شیرهای پنوماتیک معمولا قادر به تحمل فشار 10 بار هستند و به صورت مداوم و با سرعت بسار بالا جهت دهی میشوند.

به طور مثال ممکن هست در طول 60 ثانیه یک شیر برقی بیش از 100 بار با سرعت بالا باز و بسته شود.

انواع سایز:

بسته به میزان هوای فشرده ای که از شیر پنوماتیک عبور میکند سایز شیر پنوماتیک تعیین میشود.

رایج ترین و پرمصرف ترین سایز ها در صنعت پنوماتیک عبارتند از: 1/8-1/4-3/8-1/2

تمامی شیرها ایرتک ساخت کشور چین بوده و دارای کیفیت مطلوب میباشد.

تیپ:

شیرهای برقی و دستی پنوماتیک در تیپ های 2/5 – 3/5-2/3

به طور مثال : 2/5

عدد 5 به تعداد پورت های ورود و خروج شیر برقی پنوماتیک اشاره میکند.

عدد 2 به تعداد وضعیت هر شیر اشاره میکند.

ممکن هست یک شیر تک بوبین باشد و 2 وضعیت داشته باشد،یا دو بوبین باشد و 2 وضعیت داشته باشد.

پس هنگامی که از 2/5 استفاده میکنیم به تک یا دو بوبین بودن شیر اشاره شود.

ولتاژ:

شیرهای برقی پنوماتیک به صورت رایج در ولتاژ زیر موجود میباشد:

12vdc-24vdc-220ac

مشخصات شیربرقی 1/8-3/2 کبریتی ایرتک

کد : 3V1-06

سایز : 1/8 اینچ رزوه ای

تعداد پورت : 3عدد(A-B-p)

سایز رزوه اگزوز : ندارد

حداکثر فشار : 10 بار

تعداد وضعیت : 2

ولتاژ : 220

تعداد بوبین :1
