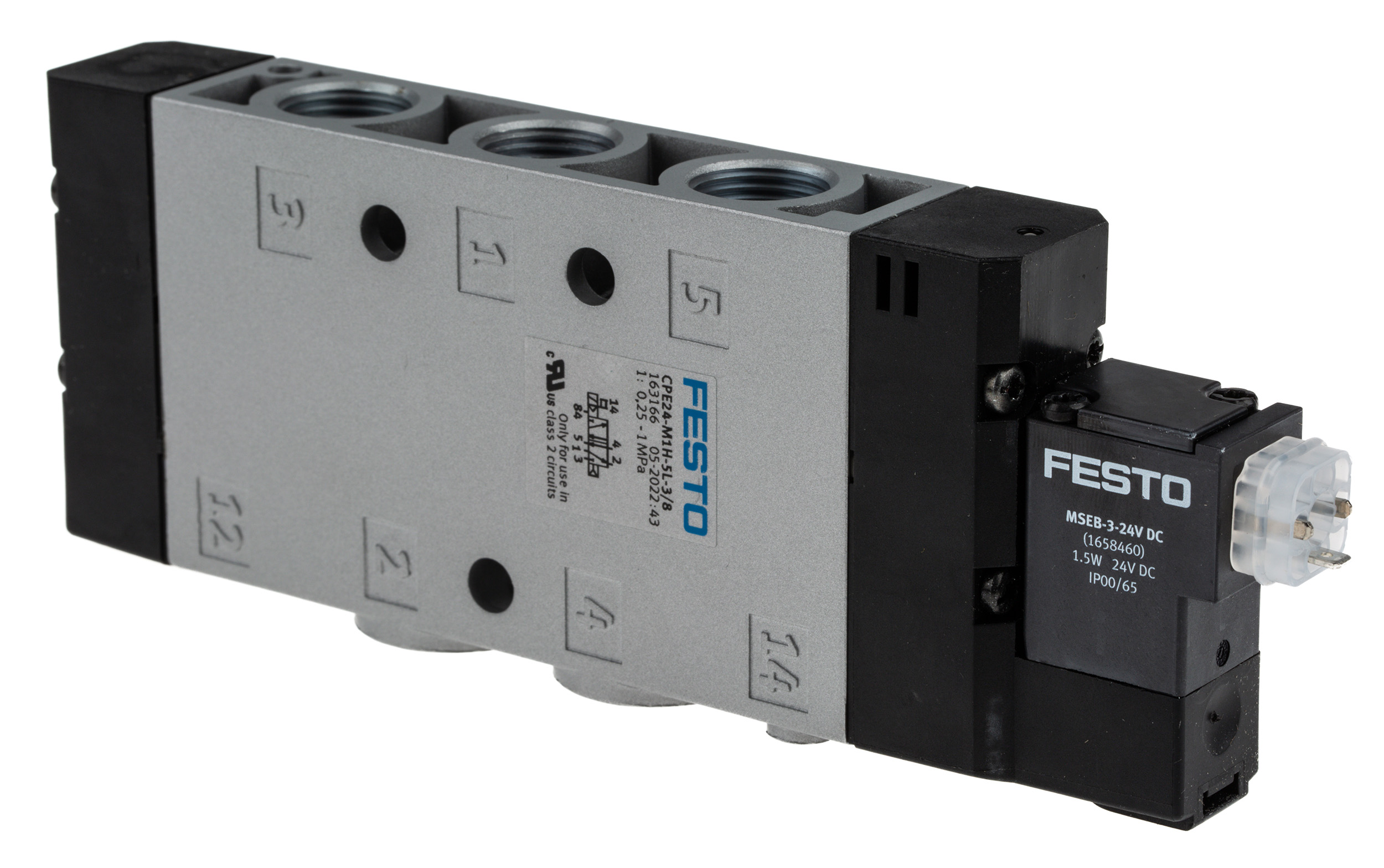

شیر برقی FESTO CPE24

FESTO

GERMANY

توضیحات بیشتر

عملکرد سوپاپ 5/3 دارای هواکش
نوع تحریک الکتریکی
ساخت، عرض [mm] 24
جریان اسمی نرمال [l/min] 1.600
فشار عملیاتی [bar] -0.9 تا 10
راه اندازی ساخت و ساز فشار دهنده پیستون
حالت ریست فنر مکانیکی
مجوز c UL us – Recognized (OL)
طبقه بندی دریایی به گواهی مراجعه کنید
رده حفاظتی IP65
با سوکت
acc به IEC 60529
عرض اسمی [mm] 11
اصل آب بندی نرم
موقعیت نصب دلخواه
فعال سازی دستی با چرخاندن لوازم جانبی
آزمایشی
نوع کنترل خلبان عمل می کند
کنترل تامین هوای خارجی
جهت جریان برگشت پذیر
فضای شیر – برچسب زدن حامل علامت
Überdeckung مثبت Überdeckung
زمان خاموشی [ms] 55
تغییر زمان در [ms] 25
زمان روشن شدن 100%
حداکثر ایمپالس تست مثبت در 0 سیگنال [µs] 3.300
حداکثر ضربه تست منفی برای 1 سیگنال [µs] 3.100
مقدار مشخصه سیم پیچ 24 ولت DC: 1.5 وات
نوسانات مجاز ولتاژ -15٪ / +10٪
محیط کاری هوای فشرده مطابق ISO 8573-1:2010 [7:4:4]
اطلاعات در مورد محیط عملیاتی و کنترلی عملیات روغنی امکان پذیر است (در عملیات بعدی مورد نیاز است)
استحکام نوسان تست استفاده از حمل و نقل با سطح شدت 2 به FN 942017-4 و EN 60068-2-6
مقاومت در برابر ضربه تست شوک با درجه شدت 2 تا FN 942017-5 و EN 60068-2-27
کلاس مقاوم در برابر خوردگی KBK 2 – تنش خوردگی متوسط
دمای متوسط ​​[°C] -5 تا 50
دمای محیط [°C] -5 تا 50
اتصال برق نمودار سیم کشی فرم C acc. به EN 175301-803

نوع چفت و بست با سوراخ های عبوری
اتصال کنترل اگزوز 82 M5
کنترل هوا 12 اتصال M5
اتصال پنوماتیک 1 QS-12
اتصال پنوماتیک 2 QS-12
اتصال پنوماتیک 3 G3/8
اطلاعات مواد مطابق با RoHs
مواد مهر و موم NBR
مواد محفظه ریخته گری آلومینیوم
عملکرد اگزوز را می توان گاز گرفت
اتصال کنترل اگزوز 84 M5
کنترل هوا 14 اتصال M5
اتصال پنوماتیک 4 QS-12
اتصال پنوماتیک 5 G3/8
کنترل فشار [bar] 2.5 تا 10
محیط کنترل هوای فشرده به ISO 8573-1:2010 [7:4:4]
