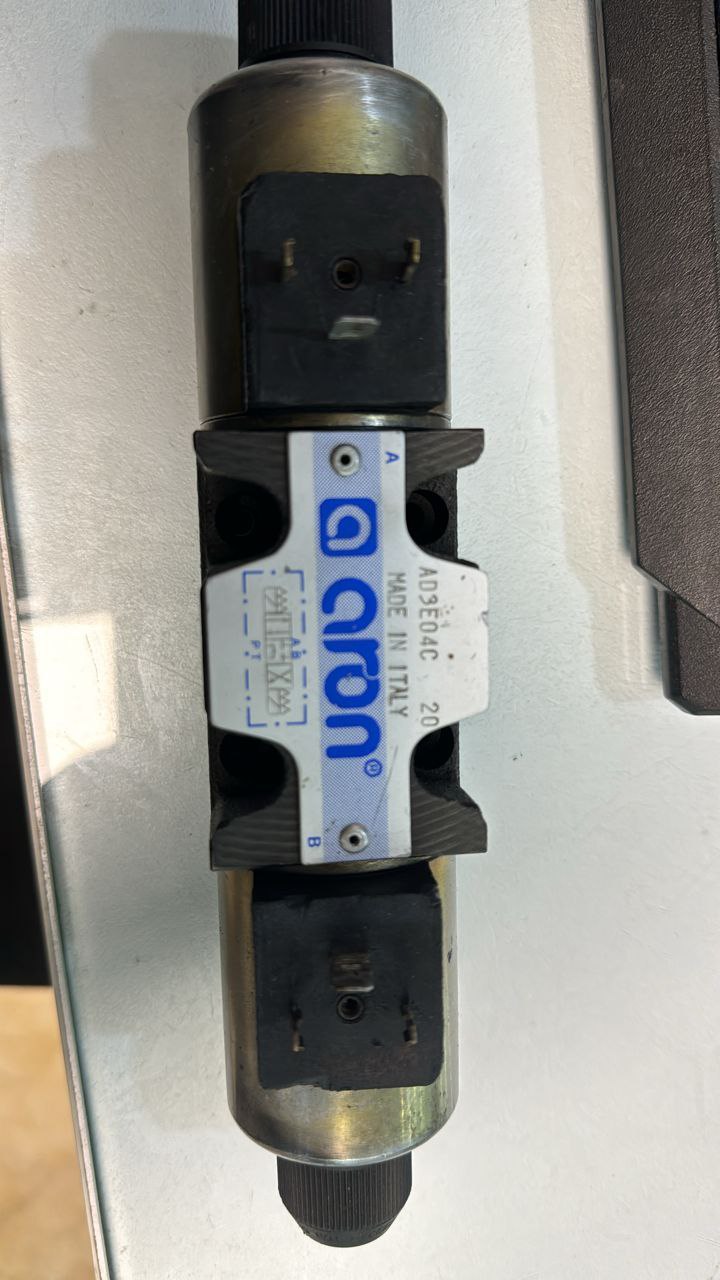

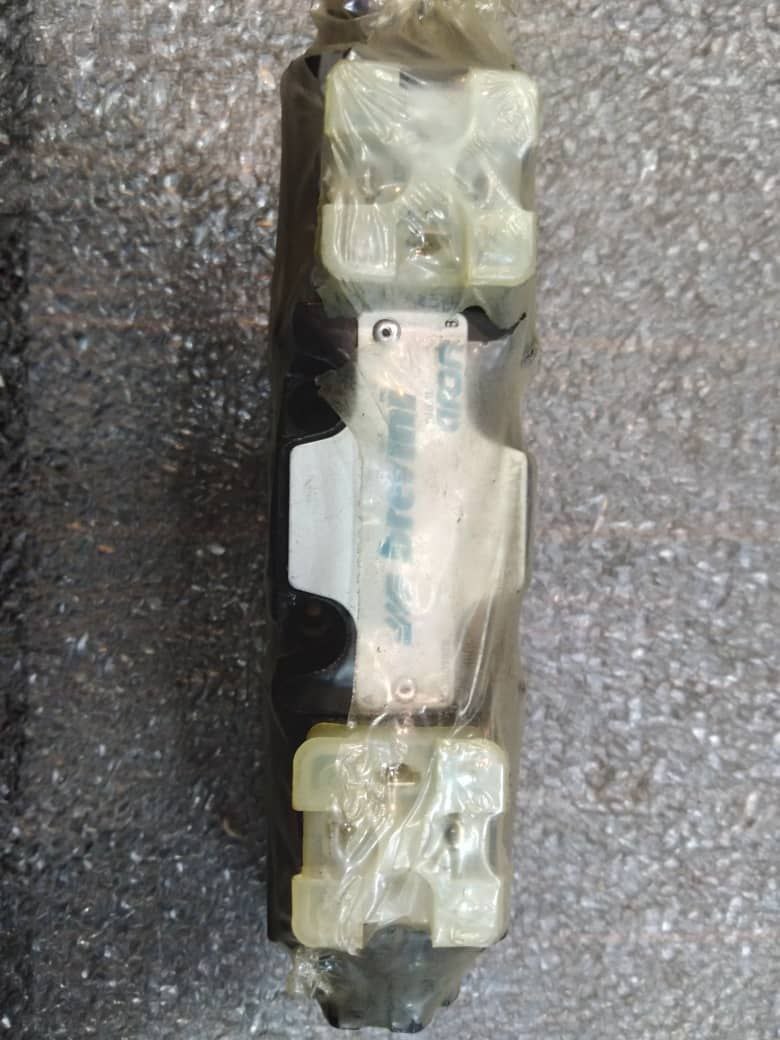

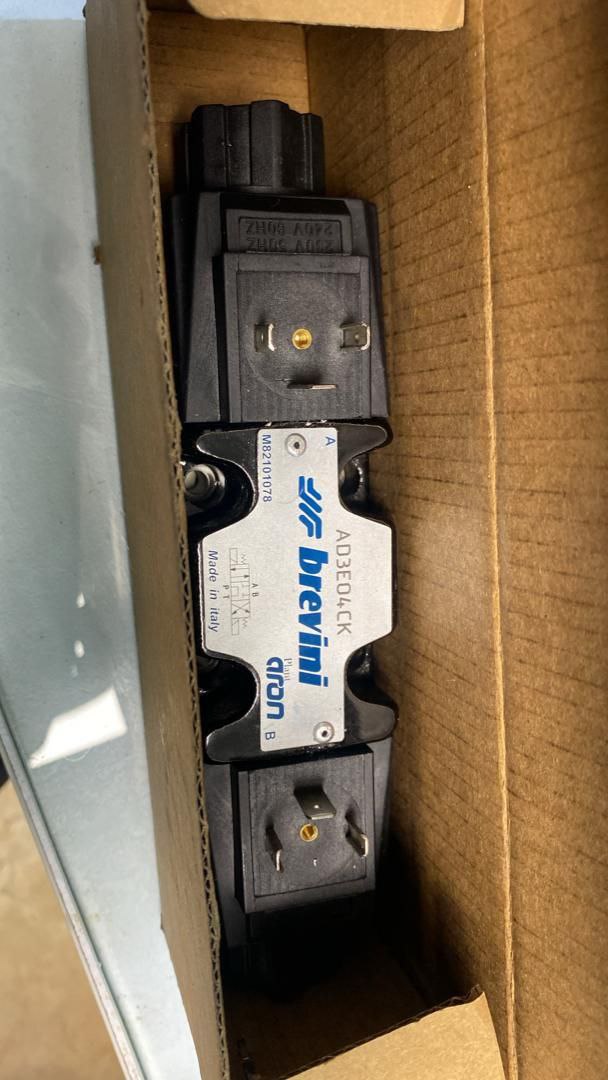

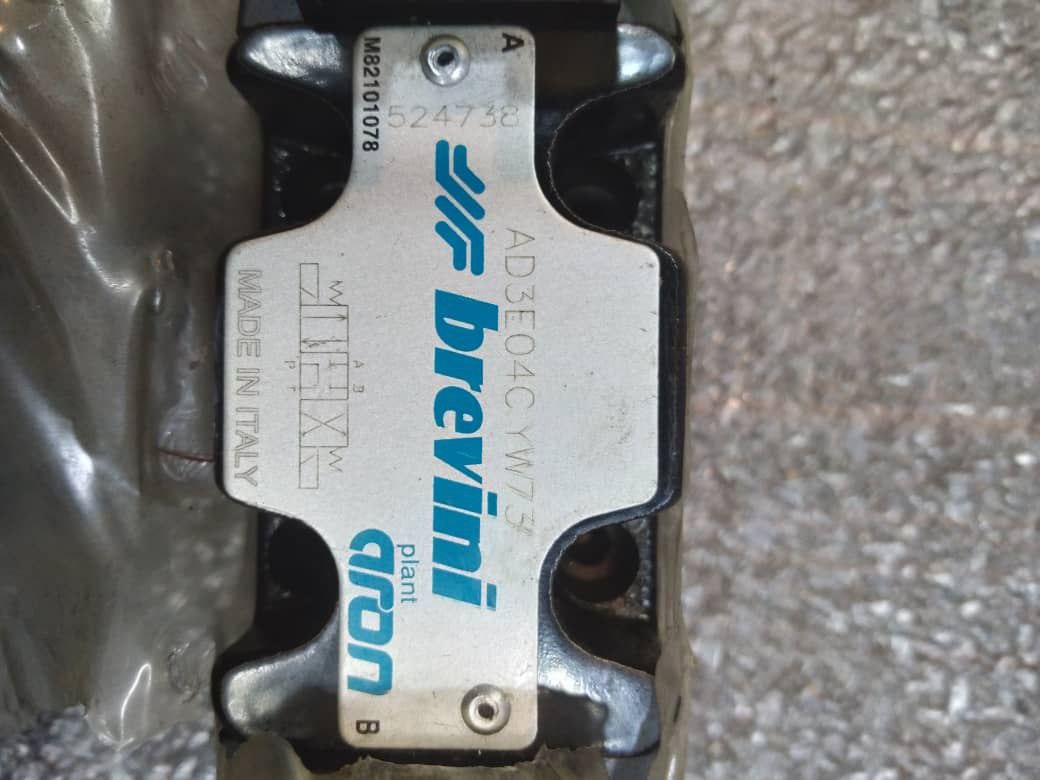

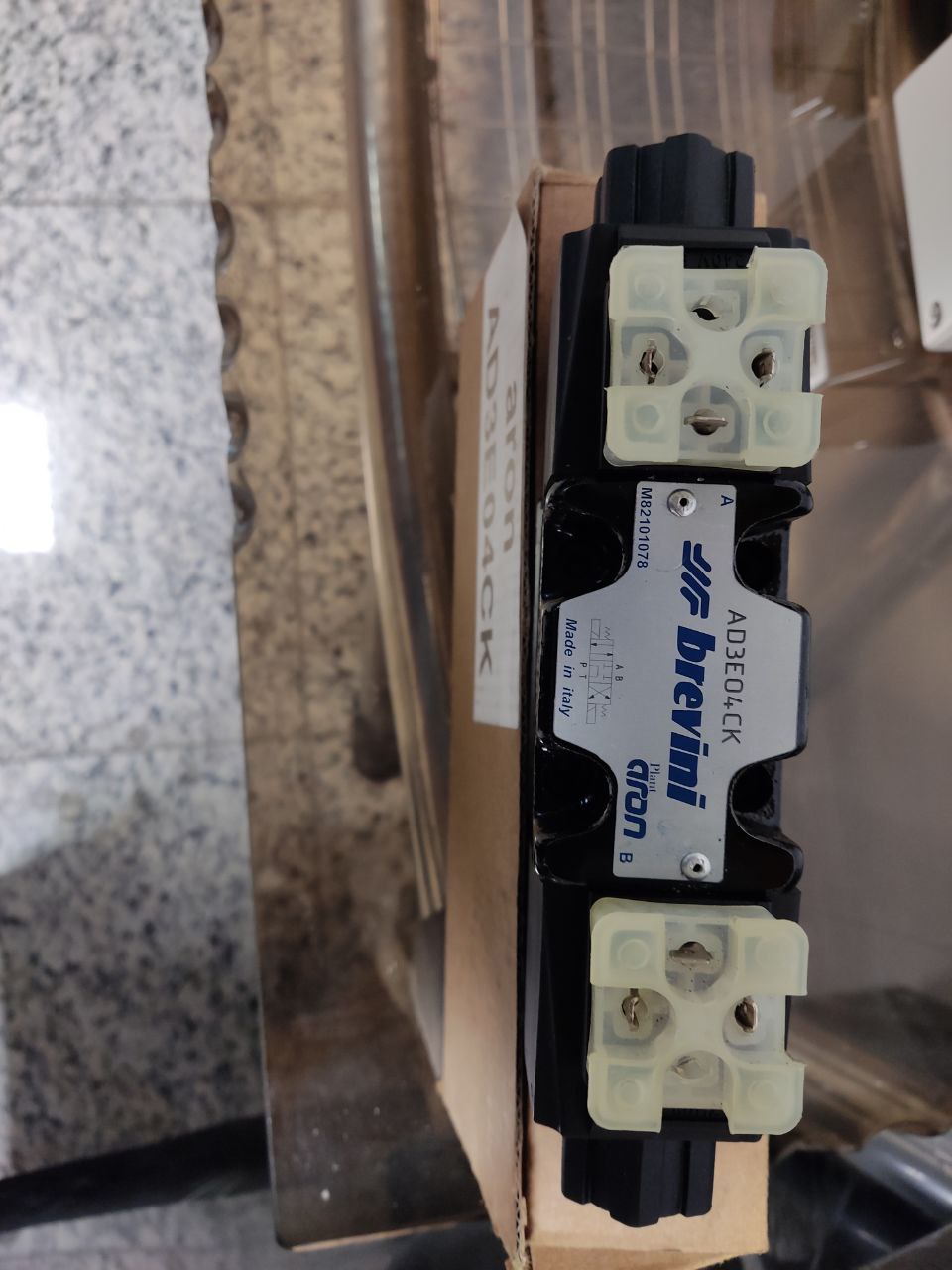

شیر هیدرولیک آرون ARON AD SERIES

ITALY

BEREVINY COMPANY

توضیحات بیشتر

دریچه های کنترل جهتی ARON NG6 برای نصب در زیر صفحه طراحی شده اند
رابط مطابق با استاندارد UNI ISO 4401 – 03 – 02 – 0 – 94 (CETOP R 35 H
4.2-4-03)، و به دلیل سرعت جریان بالا و ظرفیت های فشار همراه با ابعاد کلی فشرده می تواند در همه زمینه ها استفاده شود.
استفاده از شیر برقی با آرمیچرهای مرطوب ساخت بسیار کاربردی و ایمن را کاملاً امکان پذیر می کند
توزیع مهر و موم دینامیک؛ در حالی که لوله برقی مستقیماً روی قفسه شیر پیچ می شود
سیم پیچ با استفاده از یک مهره قفل در موقعیت خود نگه داشته می شود.
ساخت خاص و دقیق پورت ها و بهبود قرقره ها را قادر می سازد
دبی نسبتاً بالا باید با حداقل افت فشار (Δp) تطبیق داده شود.

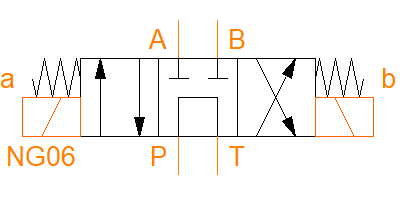

عملکرد شیرهای جهتی ممکن است الکتریکی، پنوماتیکی، اولئودینامیکی، مکانیکی یا اهرمی باشد.

موقعیت مرکزی با استفاده از فنرهای با طول کالیبره شده به دست می آید که مکان را تغییر می دهند
هنگامی که عمل ضربه تمام شد، در مرکز یا انتهای حرکت حرکت کنید.
شیر برقی ها با کلاس حفاظتی IP66 تا استاندارد DIN 40050 ساخته شده اند و
به دو صورت AC یا DC در ولتاژ و فرکانس های مختلف موجود هستند.
سیم پیچ DC نوع جدید “D15” به دلیل عملکرد بالای آنها، امکان افزایش محدودیت ها را فراهم می کند
استفاده با توجه به سری آخر
انواع کنترل های الکتریکی در صورت درخواست با انواع مختلف کنترل های اضطراری دستی در دسترس هستند.
سیم پیچ های برقی معمولاً برای اتصال دهنده های نوع DIN 43650 ISO 4400 مرتب می شوند. موجود است
در صورت درخواست، این نوع کویل ها: با اتصالات AMP Junior، با AMP Junior و یکپارچه
دیود، با اتصالات Deutsch DT04-2P یا شیر برقی با سیم فلش. اتصال دهنده ها با
یکسو کننده های ساخته شده یا چراغ های پیلوت نیز موجود است.
سوپاپ ها برای استفاده با روغن های معدنی هیدرولیک استاندارد DIN 51524 طراحی شده اند و
توصیه می شود که فیلترها باید برای اطمینان از حداکثر سطح آلودگی در کلاس نصب شوند
10 مطابق با NAS 1638، ß25≥75.

نمودار کناری افت فشار را نشان می دهد
منحنی برای قرقره ها در طول استفاده معمولی. مایع مایع
روغن معدنی مورد استفاده با ویسکوزیته 46 میلی متر مربع است
/s
در 40 درجه سانتیگراد؛ آزمایشات در یک سیال انجام شده است
دمای 40 درجه سانتی گراد برای نرخ جریان بالاتر از
کسانی که در نمودار هستند، ضرر و زیان آن خواهد بود
با فرمول زیر بیان می شود:
Δp1 = Δp x (Q1/Q)2
جایی که Δp مقدار تلفات a خواهد بود
نرخ جریان مشخص Q که می توان از آن به دست آورد
نمودار، Δp1 مقدار تلفات خواهد بود
برای نرخ جریان Q1 که استفاده می شود.
