مشخصات فنی:

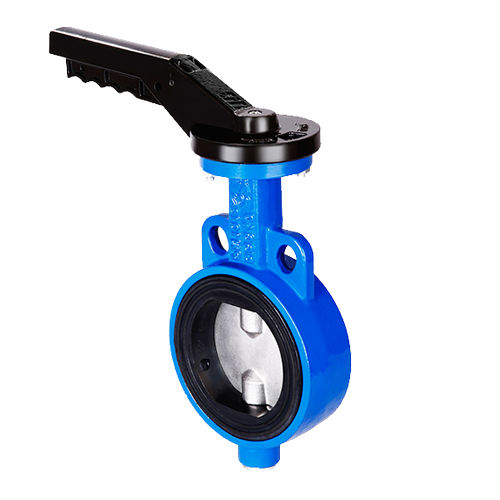

شیر پروانه ای نوعی ساختار ساده است ، در عین حال می توان از آن برای کنترل سوئیچ متوسط ​​خط لوله فشار پایین استفاده کرد ، به عنوان قطع و گاز در خط لوله عمل می کند.

مواد:

مواد بدنه: GG25 / GGG40 / GGG50

مواد دیسک: DI + Nylon / SS304 + Nylon / SS316 + Nylon / AL-BZ + Nylon

ماده ساقه: SS410 / SS416 / SS420 / SS304 / SS316

مواد صندلی: NBR / EPDM / PTFE / VITON

استاندارد طراحی:

API 609 / ISO 5752 / BS5155

فشار :

ANSI 125 # / 150 # ؛JIS5K / 10K / 16K ؛DIN 2501 PN6 / PN10 / PN16 / ؛BS4504 PN10 / PN16

کاربرد و ویژگی ها:

ساختار شیر پروانه ای نایلون بدون پین ، کاهش عالی ، روانکاری از خود ، گشتاور عملیاتی 40٪ کمتر از شیر پروانه طبیعی.مقاومت در برابر سایش خوب ، مهر و موم شیر پروانه می تواند به طور قابل توجهی طولانی تر طول عمر ، در مقایسه با متوسط ​​عمر ، شیر پروانه خط می تواند 3 برابر طولانی تر است.

نایلون دارای عملکرد عالی ، قلیایی ، مقاومت به نمک در برابر فرسایش و ترکیبات آلی ضعیف ، سازگار با طیف گسترده ای از اینرسی است.پیشرفته بدون اتصالات پین ، تضمین می کند که رسانه و فلز کاملاً جدا شده است ، قابلیت اطمینان محصول را بهبود می بخشد ، تعمیر و نگهداری ساده دریچه های پروانه

1. لیست مواد (شیر سوپاپ افست سه گانه نوع Lug)

2. ابعاد اتصال اصلی یا شیر پروانه ای Lug
