فلوترانسمیتر روزمونت ROSEMOUNT 3051SFC
USA
توضیحات بیشتر

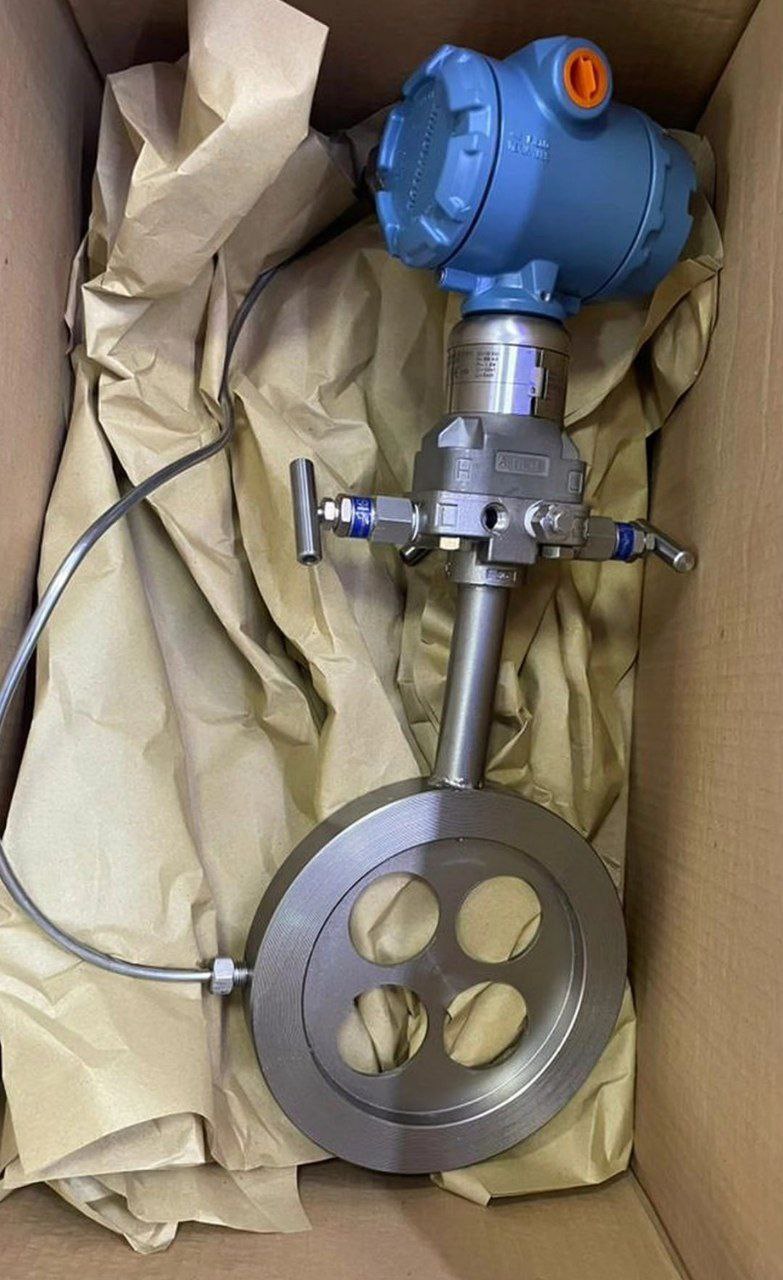

فلومتر Rosemount 3051SFC Compact Orifice با اندازه گیری های چند متغیره در یک دستگاه واحد اندازه گیری دقیق جریان را ارائه می دهد.
این فلومتر که با یک صفحه دهانه فشرده، یک صفحه تهویه مطبوع 4 سوراخی ثبت شده یا لوله پیتوت متوسط ساخته شده است، اندازه گیری هایی را برای کنترل حلقه بسته، نظارت عمومی و برنامه های انتقال نگهبانی فراهم می کند. این عنصر اولیه که در اندازه های خط تا 12 اینچ (300 میلی متر) موجود است، برای سرویس گاز، مایع و بخار طراحی شده است و در شرایط سخت فرآیند به خوبی عمل می کند. این دستگاه همچنین با محاسبات داخلی برای اندازه‌گیری جریان جرم کاملاً جبران‌شده مهندسی شده است و با پروتکل‌های ارتباطی متعدد از جمله WirelessHART® ارائه می‌شود.
.
فلومتر رزمونت 3051SFC Compact Orifice با اندازه گیری های چند متغیره در یک دستگاه واحد اندازه گیری دقیق جریان را ارائه می دهد. این فلومتر که با یک صفحه دهانه فشرده یا یک صفحه تهویه مطبوع 4 سوراخی ثبت شده ساخته شده است، اندازه گیری هایی را برای کنترل حلقه بسته، نظارت بر اهداف عمومی و برنامه های کاربردی انتقال نگهبانی ارائه می دهد. این عنصر اولیه که در اندازه های خط تا 12 اینچ (300 میلی متر) موجود است، برای سرویس گاز، مایع و بخار طراحی شده است و در شرایط سخت فرآیند به خوبی عمل می کند. این دستگاه همچنین با محاسبات داخلی برای اندازه گیری جریان جرمی کاملاً جبران شده مهندسی شده است و با پروتکل های ارتباطی متعدد از جمله ارائه می شود.
متر آنوبار فشرده Rosemount™ 3051SFC
برای دقت بیشتر ، Rosemount 3051SFC Compact Annubar Flow Meter یک دستگاه چند متغیره بدون مساوی است که با محاسبات جریان داخلی برای گزارش مستقیم جریان جرمی کاملاً جبران شده مهندسی شده است. این جریان سنج شامل یک میانگین لوله پیتوت است که بین فلنج های سطح بالا نصب می شود و نیازی به لوله کشی ضربه ای و نفوذ فرایندهای اضافی را برطرف می کند. حسگر ثبت شده به شکل T نیز با سطح بالادست مسطح برای عملکرد بالا در محدوده جریان وسیع طراحی شده است.
ویژگی و مزایا
- لوله فشرده پیتوت برای نصب مستقیم بین فلنج های رو به بالا قرار می گیرد و نصب می شود.
- تطبیق سنسور Callendar-Van Dusen دقت دما را افزایش می دهد و بهترین محاسبات جریان را در کلاس امکان پذیر می کند.
- تشخیص های پیشرفته پوشش تشخیصی را برای تشخیص شرایط غیر طبیعی فرآیند و مشکلات حلقه الکتریکی ارائه می دهند.
- کلاس عملکرد Ultra for Flow اندازه گیری جریان بهینه را با 0.04 ± دقت خواندن امکان پذیر می کند.
- سنسور T شکل با سطح بالادست مسطح یک نقطه جداسازی ثابت برای عملکرد بالا در محدوده جریان گسترده ارائه می دهد.
- طراحی تمام جوش داده شده SuperModule accuracy دقت پیشرو در صنعت را در محیط ها و برنامه های سخت ارائه می دهد.
- جریان سنج ها کاملاً پیکربندی شده ، آزمایش نشتی دارند و آماده نصب برای نصب سریع در جعبه هستند.
- منطقه رکود سنسور صنعتی برای کاهش سر و صدا ، اندازه گیری نادرستی و جلوگیری از گرفتگی ذرات
- حلقه مرکز سنسور یکپارچه سازی، صحت و صحت را در لوله تضمین می کند.
- SIL 2/3 دارای IEC 61508 (از طریق شخص ثالث) و گواهی استفاده قبلی از داده های FMEDA برای تاسیسات ایمنی
فلومتر فشار دیفرانسیل روزمونت Rosemount 3051SFC
فلومتر فشار دیفرانسیل روزمونت Rosemount 3051SFC:
جریان سنج آنوبار فشرده Rosemount 3051SFC یک دستگاه چند متغیره و بدون یکسان است که با محاسبات جریان داخلی برای گزارش مستقیم جریان جرمی کاملاً جبران شده مهندسی می شود .
این فلومتر شامل یک لوله پیتوت متوسط است که بین فلنج‌های سطح برجسته نصب می‌شود و نیاز به لوله‌کشی ضربه‌ای و نفوذ فرآیند اضافی را از بین می‌برد.
حسگر T شکل نیز با سطح صاف بالادست برای عملکرد بالا در محدوده جریان وسیع طراحی می شود .
مشخصات فنی
RangedownUp to 150:1 (8:1 flow downdown)
محدوده اندازه گیری دیفرانسیل : تا ۱۰۰۰ اینچ H2O (2،۴۸ بار).
اندازه خط : ۰٫۵ تا ۱٫۵ اینچ (۱۵ تا ۴۰ میلی متر)
فشار دیفرانسیل خروجی: متغیر مقیاس
پروتکل ارتباطی : ۴-۲۰ میلی آمپر HART®، WirelessHART®، FOUNDATION™ Fieldbus، PROFIBUS®، ۱-۵ ولت HART® کم مصرف
DiagnosticsBasic Diagnostics، یکپارچگی حلقه
گواهینامه ها/تأییداتSIL 2/3 : دارای گواهی IEC 61508 توسط یک شخص ثالث مستقل، NACE®، مکان خطرناک، مشخصات کامل را برای لیست کامل گواهینامه ها ببینید.
امکانات فلومتر فشار دیفرانسیل روزمونت Rosemount 3051SFC:
- مجموعه های جریان کامل برای کاهش نقاط نشتی تا ۷۰% و ساده سازی نصب
- کالیبراسیون و تست نشت در آزمایشگاه
- عنصر اولیه برای سهولت نصب در یک کنتور ادغام می شود
- صفحه اوریفیس مناسب برای خطوط کوچک ۰٫۵ تا ۱٫۵ اینچ (۱۵ تا ۴۰ میلی متر) برای دقت اندازه گیری جریان و تکرارپذیری
- پایداری ۱۰ ساله و کاهش جریان ۸:۱ (محدوده ۱۵۰:۱) اندازه گیری های قابل اعتماد و انعطاف پذیری کاربردی را ایجاد می کند.
- رابط اپراتور محلی منوهای با کاربری آسان و دکمه های پیکربندی داخلی را برای راه اندازی ساده ارائه می دهد.
- عیب‌یابی یکپارچگی حلقه مشکلات حلقه الکتریکی را برای کاهش زمان خرابی تشخیص می‌دهد
- SIL 2/3 دارای گواهی IEC 61508 (از طریق شخص ثالث) و گواهی استفاده قبلی از داده های FMEDA برای تاسیسات ایمنی
