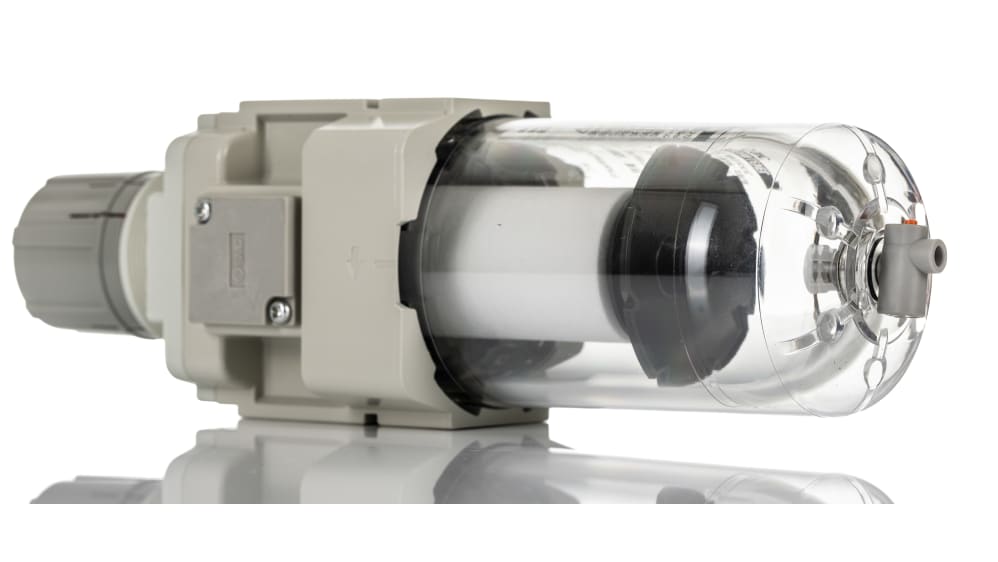

فیلتر ریگلاتور اس ام سی SMC AW40
JAPAN
بیشتر بخوانید
| برند | SMC |
| مدل | AW40-04 |
| مکانیزم خروجی | relieving |
| اندازه لوله ورودی | 1/2 |
| اندازه لوله خروجی | 1/2 |
| نوع رزوه | Rc |
| قابلیت عملکرد جریان بازگشتی | ندارد |
| حداکثر فشار کاری | 1MPa |
| گیج | ندارد |
| جنس بدنه | Aluminum die-cast |
| رنج دمای محیط و سیال (C) | 5- تا 60+ |
| رنج رگولاسیون فشار (MPa) | 0.05 تا 0.85 |
| جهت جریان | چپ به راست |
| نوع سیال | هوا |
| حداکثر فشار قابل تحمل | 1.5MPa |
| وزن | 0.72kg |
| سایز بدنه | 40 |
| ظرفیت تخلیه | 45cm3 |
| نرخ فیلتر نامی | 5μm |
| جنس کاسه | پلی کربنات |
| کشور سازنده | ژاپن |
تبصره 1) مونتاژ یک براکت و مهره های تنظیم.
AW60(K)-B دارای پیچ های نصب (2 عدد) است.
توجه 2) در مورد مهره های تنظیم شده برای AW60(K)-B به طور جداگانه با سازنده مشورت کنید.
نکته 3) عدد □ در شماره قطعه برای فشارسنج های گرد نوع رزوه اتصال را نشان می دهد.
هیچ نمادی برای Rc وارد نکنید و برای NPT از “N” استفاده کنید.
برای تهیه گیج فشار با مشخصات واحد psi با سازنده تماس بگیرید.
نکته 4) شامل O-ring (1 عدد) و پیچ های نصب (2 عدد).
[ ]: فقط پوشش فشار سنج.
نکته 5) علاوه بر پرشر سوئیچ دارای سیم سربی با کانکتور (2 متر)، آداپتور، پین قفل، O-ring (1 عدد) و پیچ های نصب (2 عدد) نیز می باشد.
[ ]: فقط واحد سوئیچ.
در صورت نصب یک سوئیچ فشار روی AW60(K)-B، یک آداپتور مخصوص نصب جداگانه (مجموعه آداپتور سوئیچ فشار: AW63P-310AS)،
و پیچ های مخصوص نصب (M3 × 0.5 × 14) (تحویل همراه با آداپتور نصب) مورد نیاز است.
