نمایشگر دما WIKA

برند WIKA  آلمان

GERMANY

توضیحات بیشتر

توضیحات

معرفی گیج دما ویکا مدل S5550

گیج دما ویکا مدل WIKA Temperature Gauge S5550  که برای اندازه گیری دمای سیالات به کار می رود، در رنج های 600+ … 70- °C موجود می باشد.

متریال استفاده شده در غلاف و کانکشن آن از نوع استیل 316 و درب صفحه ­ی آن از نوع استیل 304 می باشد.

این نوع ترمومترها دارای غلاف هایی با طول های مختلف از 63 تا 1000 میلیمتر هستند و همچنین به گونه ای طراحی شده اند که برای محیط هایی با دماهای بالا مورد استفاده قرار گیرند.

به همین دلیل گیج دما WIKA Temperature Gauge S5550 براساس استاندارد EN13190 ساخته شده است.

حداکثر فشار عملیاتی که این مدل گیج دما در غلاف می تواند تحمل کند 25 بار می باشد.

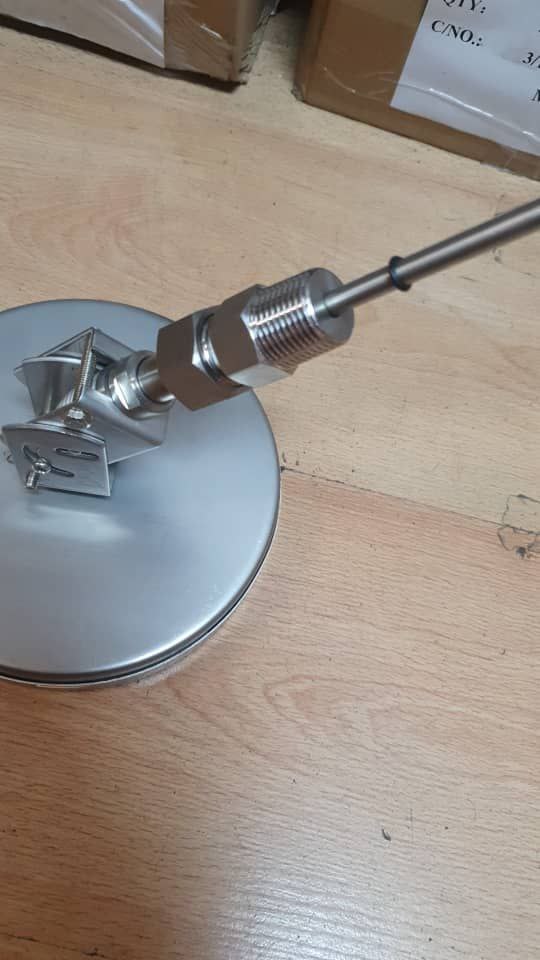

ترمومترهای ویکا اتصال های مختلفی دارند که این مدل از نوع تلسکوپی (از پشت) بوده و با توجه به خاصیت تلسکوپی بودن غلاف آن تا  5 سانت قابلیت کم و زیاد شدن را دارد.

دمای محیط مناسب برای این گیج دما 70+ … 40- °C و یا 70+…50-  °C  می باشد.

غلاف گیج دما ویکا مدل WIKA Temperature Gauge S5550  در اندازه های 6، 10، 12 میلی متر موجود می باشد .

قطر صفحه‌ی این گیج دما 10 سانتی متر و در صورتی که قطر صفحه 16 سانتی متر باشد مدل آن به S5551 تغییر پیدا می کند.

توضیحات

گیج دما ویکا مدل S5551، یکی از محصولات ویکا می باشد که مطابق با استاندارد EN 13190 جهت اندازه گیری و نمایش محلی دمای سیالات مختلف با المنت دو فلزی (Bi metal) به کار می رود.

ترمومتر یا گیج دمای ویکا مدل S5551 از متریال استنلس استیل با کیفیت بالا برای کاربرد در صنایع فرآیندی به ویژه در صنایع شیمیایی، پتروشیمی، نفت و گاز ساخته شده است. همچنین این مدل ترمومتر ویکا با توجه به متریال استنلس استیل با سیالات خورنده نیز به کار می رود.

ویکا WIKA یک شرکت پیشرو جهانی در زمینه طراحی و تولید تجهیزات اندازه گیری فشار، دما، سطح و جریان است. این شرکت در سال 1946 تاسیس شد و از آن زمان به یکی از سازندگان مشهور ابزار دقیق تبدیل شده است.

طیف گسترده ای از محصولات ویکا متناسب با صنایع مختلف از جمله نفت و گاز، شیمیایی، پتروشیمی، داروسازی، غذایی و بسیاری موارد دیگر ارائه می شود. محصولات ویکا شامل انواع گیج فشار، ترانسمیتر فشار، گیج دما یا ترمومتر، سطح، فلومتر و تجهیزات جانبی است.

ویژگی های گیج دما ویکا مدل S5551

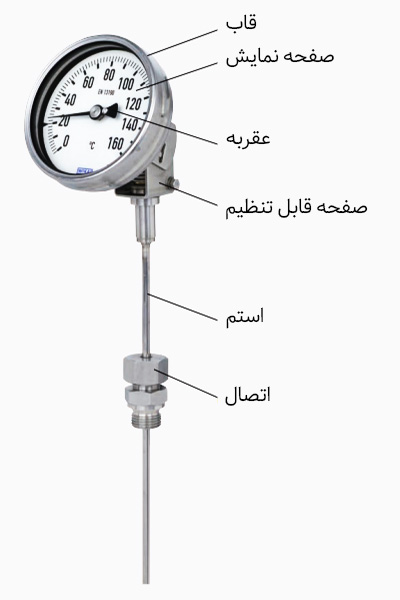

گیج دمای ویکا S5551 یک گیج دمای دو فلزی (Bi metal) عقربه ای و آنالوگ است که توسط شرکت WIKA تولید می شود. آنها برای اندازه گیری و نمایش دما در کاربردهای مختلف صنعتی مورد استفاده قرار می گیرند.

ترمومتر ویکا مدل S5551 برای کاربرد در شرایط سخت فرآیندی طراحی شده است. زیرا می توان از آن در دماهای بین 40- درجه سانتی گراد [40- درجه فارنهایت] تا 70+ درجه سانتی گراد [+158 درجه فارنهایت] استفاده کرد. برخی دیگر از ویژگی های این مدل ترمومتر ویکا به شرح زیر است:

• 1.کاربرد گسترده در صنایع فرآیندی مانند صنایع شیمیایی و پتروشیمی، نفت و گاز،انرژی، آب و فاضلاب
• 2.مناسب برای دماهای بالا
• 3.طول استم از 63 تا 1000 میلی متر [2.5 تا 39 اینچ]
• 4.جنس کاملا از متریال استنلس استیل
• 5.محدوده اندازه گیری دما از 70- تا 500+درجه سانتی گراد
• 6.اندازه گیری دما در محیط های سخت و تهاجمی

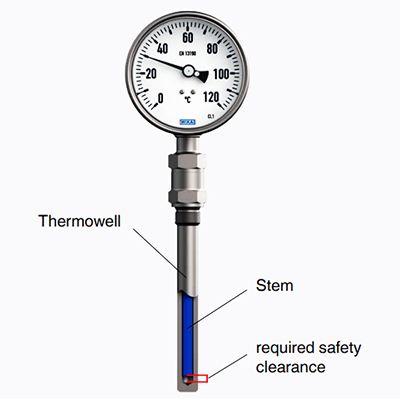

هنگام استفاده از ترموول اطمینان حاصل کنید که استم با کف ترموول تماس نداشته باشد. زیرا به دلیل ضرایب انبساط متفاوت متریال ممکن است استم در پایین ترموول دچار آسیب شود.

گیج های دمای ویکا مدل S5551 عمدتاً در صنعت فرآیند برای نظارت بر دمای فرآیند استفاده می شوند. برخی از مهمترین مشخصات فنی این مدل ترمومتر ویکا در جدول زیر ذکر می شود.

عملکرد گیج دما ویکا مدل S5551

ترمومتر ویکا مدل S5551 با عملکرد بی متال یا دو فلزی از اصل انبساط حرارتی دو فلز مختلف برای نشان دادن تغییرات دما استفاده می کند.

در واقع نوار دو فلزی از دو فلز مختلف با ضرایب انبساط حرارتی متفاوت تشکیل می شود. این دو نوار به طور جدانشدنی به هم متصل می شوند و نوار دو فلزی را تشکیل می دهند.

نوار دو فلزی معمولاً به شکل helical یا spiral است و در یک انتها به یک اشاره گر متصل می شود. انتهای دیگر نوار در موقعیت ثابت قرار می گیرد. با تغییرات دما همانطور که نوار منبسط یا منقبض می شود، نشانگر در امتداد یک مقیاس حرکت می کند و دمای مربوطه را نشان می دهد.

ترمومترهای دو فلزی در مقایسه با ترمومترهای گازی از نظر قیمت بسیار ارزان تر و ساختار ساده تری دارند. به طور کلی محدوده اندازه گیری ترمومترهای دو فلزی بین 70- تا 600+ درجه سانتی گراد (94- و 1112+ درجه فارنهایت) با کلاس های دقت 1 و 2 مطابق با EN 13190 است.

گیج دمای روغنی برای کاربردهایی که در آن ارتعاشات زیاد رخ می دهد استفاده می شود. برای پر کردن محفظه گیج روغن سیلیکون مورد استفاده قرار می گیرد که لرزش را کاهش می دهد و حداکثر دما را به +250 درجه سانتیگراد (482 درجه فارنهایت) محدود می کند.

خرید گیج دما ویکا مدل S5551

ترمومتر تلسکوپی ویکا مدل S5551 با المنت دو فلزی و متریال استنلس استیل برای نصب در خطوط لوله، کارخانه ها و ماشین آلات ارائه می شود. همچنین برای تطبیق با فرآیندهای مختلف، طول استم و اتصالات فرآیندی متفاوتی در دسترس است.

ترمومتر یا گیج دمای ویکا مدل S5551 از طریق کلاس حفاظتی بالای بدنه (IP65) و به صورت روغنی در شرایط با ارتعاش و لرزش بالا نیز مورد استفاده قرار می گیرد.

ویکا به دلیل تخصص خود در تولید تجهیزات اندازه گیری در سطح جهانی معروف است. محصولات آن به طور گسترده در صنایع مختلف برای کنترل فرآیند، ایمنی و تضمین کیفیت به کار می روند.
