کولر و تجهیزات ریتال (Rittal)

تابلوهای تولیدی شرکت ریتال RITTAL دارای تنوع بسیار زیادی است. به عنوان مثال می توان به تابلوهای کوچک (به صورت دیواری)، تابلوهای ایستاده، تابلوهای ضد انفجار، تابلوهای مخصوص برای کامپیوترهای صنعتی، تابلوهای کنترل و فرمان، تابلوهای مدل EMC و … اشاره کرد.
این شرکت علاوه بر تولید تابلو به ساخت تمام تجهیزات موجود در تابلوها مانند کولرهای صنعتی، فن و فیلتر، لیمیت سوییچ و بسیاری از تجهیزات جانبی مورد نیاز دیگر نیز مشغول می باشد.

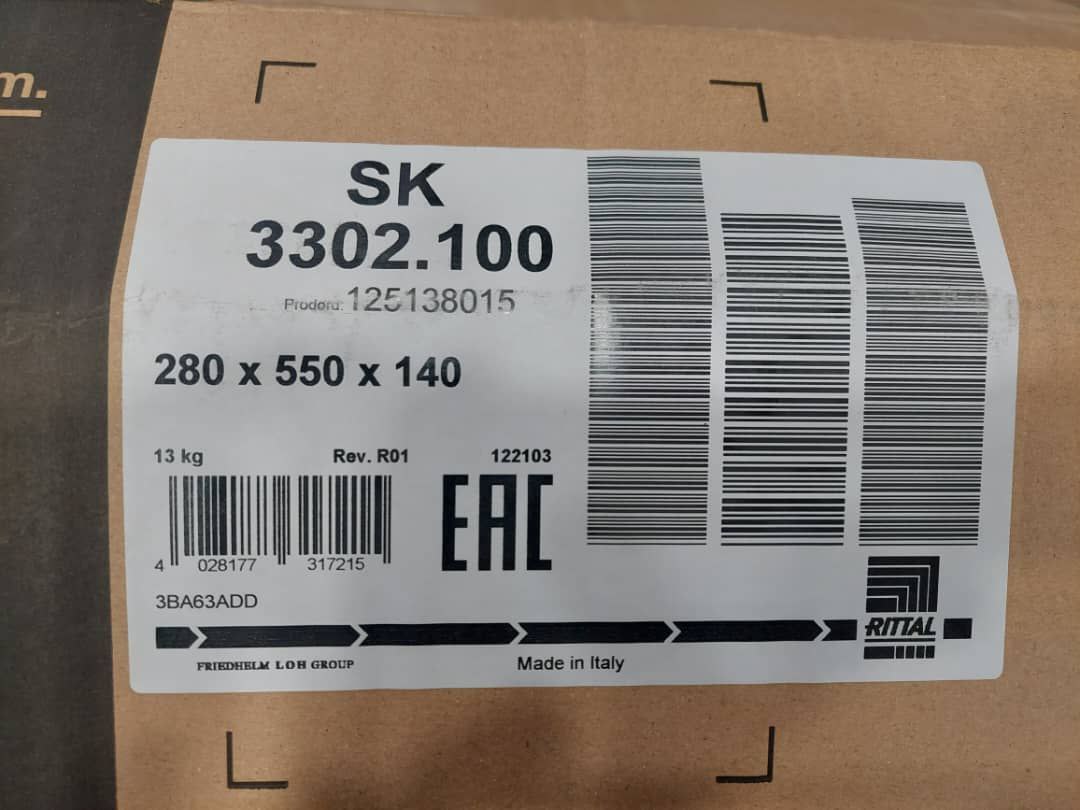

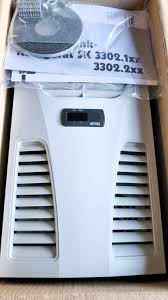

Rittal SK3302100 Enclosure Cooling Unit 250V 50/60Hz New NFP

توضیحات محصول
شماره مقاله:
SK 3302.100
توضیحات محصول
واحدهای خنک کننده دیواری Blue e کم مصرف در دسته های خروجی 300 وات تا 4000 وات و با اواپراتور برقی یکپارچه میعانات (از 1000 وات).
فواید
ممکن است از طریق آداپتور Blue e IoT برای واحدهای خنک کننده از خروجی خنک کننده 500 وات با کنترلر e-Comfort به رابط اینترنت اشیا متصل شود.
مواد
ورق فولادی
رنگ
RAL 7035
تامین شامل
کندانسور با پوشش آبگریز RiNano
کاملاً سیمی آماده برای اتصال (نوار ترمینال پلاگین)
قالب حفاری
قطعات مونتاژ
کل خروجی خنک کننده به DIN EN 14511
خروجی خنک کننده L35 L35/50 هرتز: 0.32 کیلو وات
خروجی خنک کننده L35 L35/60 هرتز: 0.34 کیلو وات
خروجی خنک کننده L35 L50/50 هرتز: 0.19 کیلو وات
خروجی خنک کننده L35 L50/60 هرتز: 0.21 کیلو وات
ولتاژ کاری نامی
230 ولت، 1~، 50 هرتز/60 هرتز
حداکثر جریان نامی
در 50 هرتز: 1.6 A
در 60 هرتز: 1.7 A
حداکثر جریان راه اندازی
در 50 هرتز: 3 A
در 60 هرتز: 3.4 A
عبور هوا (جریان هوا بدون مانع)
مدار خارجی: 310 m³/h
مدار داخلی: 345 m³/h
نسبت بهره وری انرژی (EER) 50/60 هرتز L35 L35
ضریب تبرید L35 L35 (EER) 50 هرتز: 1.1
ضریب تبرید L35 L35 (EER) 60 هرتز: 1.1
طرح
دیوار نصب

Kühlgerät SK 3302.100 | RITTAL | SK 3302.100
ابعاد
عرض: 280 میلی متر
ارتفاع: 550 میلی متر
عمق: 140 میلی متر
طبقه بندی حفاظت از IEC 60 529
مدار خارجی IP 34
مدار داخلی IP 54
دسته حفاظت NEMA
UL نوع 12
مبرد/محیط خنک کننده
مبرد: R134a
مقدار: 0.1 کیلوگرم
پتانسیل گرمایش جهانی (GWP): 1430
معادل CO2 (CO2e): 0.14 تن
کنترل دما
کنترل کننده اصلی (تنظیم کارخانه +35 درجه سانتیگراد)
محدوده دمای عملیاتی
10 درجه سانتیگراد … 55 درجه سانتیگراد
محدوده دمای ذخیره سازی
-40 درجه سانتیگراد … 70 درجه سانتیگراد
محدوده تنظیم
30 درجه سانتیگراد … 55 درجه سانتیگراد
مصرف برق پل
مصرف برق L35 L35/50 هرتز: 0.29 کیلو وات
مصرف برق L35 L35/60 هرتز: 0.31 کیلو وات
مصرف برق L35 L50/50 هرتز: 0.3 کیلو وات
مصرف برق L35 L50/60 هرتز: 0.33 کیلو وات
فشار کاری مجاز (صفحه حداکثر)
25 بار
پیش فیوز
کلید/فیوز مینیاتوری: 10 A
بسته های
1 عدد).
وزن/بسته
13 کیلوگرم
شماره تعرفه گمرکی
84158200
EAN
4028177317215
ETIM 8
EC000855
ETIM 7.0
EC000855
ECLASS 8.0
27180704
توضیحات محصول
واحد خنک کننده SK TopTherm، دیواری، 0.32 کیلووات، 230 ولت، 1~، 50/60 هرتز، ورق فولادی، WHD: 280 x 550 x 140 میلی متر
