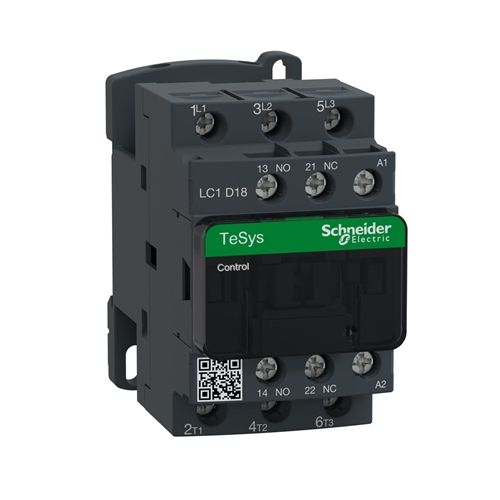

کنتاکتورSCHNEIDER LC1D18M7
FRANCE
بیشتر بخوانید
مشخصات اصلی کنتاکتور سه پل اشنایدر LC1D18M7
کنتاکتور اشنایدر با کد فنی LC1D18M7 از جمله کنتاکتورهای سریTeSyse D اشنایدر است. از این کنتاکتور به منظور کنترل موتور و بار اهمی استفاده می شود. این کنتاکتور سه پل دارای سه کنتاکت NO است که ترکیب کنتاکت های کمکی آن به صورت 1NO+1NC است.
این کنتاکتور قابل بهره برداری در مصارف با استانداردهای AC-1 , AC-3 , AC-4 است. مطابق با استاندارد AC-3 جریان کاری این کنتاکتور، 18 آمپر و ولتاژ کنترلی یا ولتاژ تغذیه بوبین، 220 ولت AC است. رنج ولتاژ عملکردی این کنتاکتور برای مدار قدرت در حالت DC برابر با 300 ولت و در حالت AC برابر با 690 ولت در رنج فرکانسی 25 تا 400 هرتز است. جریان حرارتی در هوای آزاد این کنتاکتور، 32 آمپر برای مدار قدرت و 10 آمپر برای مدار سیگنالینگ یا فرمان (هر دو در دمای 60 درجه سانتی گراد) تعریف شده است. همچنین رنج جریان عملکردی آن 18 آمپر در 440 ولت AC در مصارف AC-3 و 32 آمپر در 440 ولت AC در مصارف AC-1 است. ولتاژ عایق نامی آن مطابق با استاندارد IEC 60947-4-1 برای مدارهای قدرت برابر با 690 ولت و برای مدارهای فرمان طبق استاندارد IEC 60947-1 نیز همین مقدار ذکر شده است. همچنین ولتاژ ضربه نامی آن طبق استاندارد IEC 60947 برابر با 6kV است.
سه کنتاکت اصلی آن مربوط به مدار قدرت و کنتاکت های کمکی آن مربوط به مدار فرمان هستند. این کنتاکتور قابلیت نصب بر روی ریل و صفحه را دارد. درجه حفاظت در کاتالوگ کنتاکتور 18 آمپر اشنایدر از روبه روی قطعه IP20 است. برای این کنتاکتور زمان وصل 22-12 میلی ثانیه و زمان قطع 19-4 میلی ثانیه تعریف شده است. ظرفیت قطع کنتاکتور اشنایدر 18 آمپر LC1D18M7 برابر با 300 آمپر در 440 ولت برای مدار قدرت و مطابق با استاندارد IEC60947 است. این پارامتر در کنتاکتور 9 آمپرLC1D09M7 و کنتhttps://jtalisan.com/
اکتور 12 آمپر اشنایدر، 250 آمپر است. دوام الکتریکی این کنتاکتور 1.65 Mcycles در 18 آمپر برای مصارف AC-3 و 1Mcycles در 32 آمپر برای مصارف AC-1 در ولتاژ عملکرد کمتر و یا برابر 440 ولت است. مقاومت مکانیکی این قطعه در برابر لرزش در صورت باز بودن کنتاکتها برابر با 2Gn و بسته بودن کنتاکتها برابر با 4Gn، و مقاومت آن در برابر شوک در صورت باز بودن کنتاکتها برابر با 10Gn و درصورت بسته بودن کنتاکتها برابر با 15Gn برای 11 میلی ثانیه است.
توان موتور قابل اتصال به کنتاکتور 18 آمپر اشنایدر می تواند به صورت زیر انتخاب شود:
- 4 کیلو وات در 230-220 ولت AC، در فرکانس 60/50 هرتز، مطابق با طبقه بندی مصرف AC-3
- 7.5 کیلو وات در 400–380 ولت AC، در فرکانس 60/50 هرتز، مطابق با طبقه بندی مصرف AC-3
- 9 کیلو وات در 440-415 ولت AC، در فرکانس 60/50 هرتز، مطابق با طبقه بندی مصرف AC-3
- 10 کیلو وات در 500 ولت AC، در فرکانس 60/50 هرتز، مطابق با طبقه بندی مصرف AC-3
- 10 کیلو وات در 690-660 ولت AC، در فرکانس 60/50 هرتز، مطابق با طبقه بندی مصرف AC-3
- 4 کیلو وات در 400 ولت AC، در فرکانس 60/50 هرتز، مطابق با طبقه بندی مصرف AC-4
فیوزهای مرتبط و هماهنگ با کنتاکتور 18 آمپر اشنایدر شامل موارد زیر است:
- فیوز 10 آمپر از نوع gG برای مدار فرمان یا سیگنالینگ مانند کنتاکتورهای 9 و 12 آمپر
- فیوزهای با آمپر بالاتر از کنتاکتورهای 9 و 12 آمپر برای مدار قدرت
- فیوز 50 آمپر از نوع gG در ولتاژ کمتر یا برابر 690 ولت با هماهنگی نوع 1 برای مدار قدرت
- فیوز 35 آمپر از نوع gG در ولتاژ کمتر یا برابر 690 ولت با هماهنگی نوع 2 برای مدار قدرت
کلید محافظ موتور مناسب کنتاکتور 18 آمپر اشنایدر در راه اندازی مستقیم موتور:
کنتاکتور 18 آمپر اشنایدر با کد LC1D18M7 می تواند به همراه کلید حرارتی مغناطیسی اشنایدر با کد فنی GV2ME20 در مدار حفاظت موتور قرار گیرد.
تفاوت کنتاکتور و رله
کنتاکتور یک تجهیز الکترومغناطیسی و نوعی رله است که برای قطع و وصل و کنترل مدار استفاده می شود. تفاوت اساسی بین کنتاکتور و رله در این است که کنتاکتور مناسب کاربردهای با جریان بالاست و این در حالی است که رله در مصارف با جریان پایین استفاده می شود. کنتاکتورها به طور معمول برای کنترل موتورها استفاده می شوند. جریان های بالا در موتورها هنگام قطع موجب ایجاد قوس الکتریکی می شود. با استفاده از کنتاکتور می توان این قوس ها را کاهش داد و کنترل نمود. کنتاکتورها در انواع مختلف با ویژگی ها، قابلیت ها و کاربردهای متفاوت طراحی و تولید شده اند.
اجزای تشکیل دهنده کنتاکتور:
-
بوبین یا سیم پیچ: این قسمت مهم ترین جزء یک کنتاکتور است. نیروی محرکه ای که برای بستن کنتاکت ها مورد نیاز است توسط سیم پیچ یا آهن ربای الکتریکی کنتاکتور تأمین می شود. سیم پیچ و کنتاکت ها درون محفظه کنتاکتور قرار می گیرند.
-
محفظه کنتاکتور: محفظه کنتاکتور به گونه ای است که عایق بندی و حفاظت در مقابل تماس با قسمت های برق دار را فراهم می کند. البته درجه حفاظت این کنتاکتورها مطابق استاندارد IEC60529، IP20 تعیین شده است.
-
کنتاکت ها: وظیفه عبور جریان در کنتاکتور به عهده کنتاکت ها است. این تیغه ها باید تحمل جریان راه اندازی دائمی و جریان اتصال کوتاه ممکن را داشته باشند. کنتاکت های 13 و 14، کنتاکت های در حالت نرمال باز (NO) هستند که با وصل کنتاکتور بسته می شوند. کنتاکت های 21 و 22، کنتاکت های در حالت نرمال بسته (NC) هستند که با وصل کنتاکتور باز می شوند. ترمینال های A1 و A2 ترمینال های تغذیه بوبین کنتاکتور هستند.
-
Specifications
Main Range of product TeSys Deca product or component type Contactor Device short name LC1D contactor application Resistive load
Motor controlUtilisation category AC-1
AC-4
AC-3
AC-3epoles description 3P [Ue] rated operational voltage Power circuit: <= 690 V AC 25…400 Hz
Power circuit: <= 300 V DC[Ie] rated operational current 18 A (at <60 °C) at <= 440 V AC AC-3 for power circuit
32 A (at <60 °C) at <= 440 V AC AC-1 for power circuit
18 A (at <60 °C) at <= 440 V AC AC-3e for power circuit[Uc] control circuit voltage 220 V AC 50/60 Hz Complementary Motor power kW 4 kW at 220…230 V AC 50/60 Hz (AC-3)
7.5 kW at 380…400 V AC 50/60 Hz (AC-3)
9 kW at 415…440 V AC 50/60 Hz (AC-3)
10 kW at 500 V AC 50/60 Hz (AC-3)
10 kW at 660…690 V AC 50/60 Hz (AC-3)
4 kW at 400 V AC 50/60 Hz (AC-4)
4 kW at 220…230 V AC 50/60 Hz (AC-3e)
7.5 kW at 380…400 V AC 50/60 Hz (AC-3e)
9 kW at 415…440 V AC 50/60 Hz (AC-3e)
10 kW at 500 V AC 50/60 Hz (AC-3e)
10 kW at 660…690 V AC 50/60 Hz (AC-3e)Motor power hp 1 hp at 115 V AC 50/60 Hz for 1 phase motors
3 hp at 230/240 V AC 50/60 Hz for 1 phase motors
5 hp at 200/208 V AC 50/60 Hz for 3 phases motors
5 hp at 230/240 V AC 50/60 Hz for 3 phases motors
10 hp at 460/480 V AC 50/60 Hz for 3 phases motors
15 hp at 575/600 V AC 50/60 Hz for 3 phases motorsCompatibility code LC1D Pole contact composition 3 NO Protective cover With [Ith] conventional free air thermal current 10 A (at 60 °C) for signalling circuit
32 A (at 60 °C) for power circuitIrms rated making capacity 140 A AC for signalling circuit conforming to IEC 60947-5-1
250 A DC for signalling circuit conforming to IEC 60947-5-1
300 A at 440 V for power circuit conforming to IEC 60947Rated breaking capacity 300 A at 440 V for power circuit conforming to IEC 60947 [Icw] rated short-time withstand current 145 A 40 °C – 10 s for power circuit
240 A 40 °C – 1 s for power circuit
40 A 40 °C – 10 min for power circuit
84 A 40 °C – 1 min for power circuit
100 A – 1 s for signalling circuit
120 A – 500 ms for signalling circuit
140 A – 100 ms for signalling circuitAssociated fuse rating 10 A gG for signalling circuit conforming to IEC 60947-5-1
50 A gG at <= 690 V coordination type 1 for power circuit
35 A gG at <= 690 V coordination type 2 for power circuitAverage impedance 2.5 mOhm – Ith 32 A 50 Hz for power circuit Power dissipation per pole 2.5 W AC-1
0.8 W AC-3
0.8 W AC-3e[Ui] rated insulation voltage Power circuit: 690 V conforming to IEC 60947-4-1
Power circuit: 600 V CSA certified
Power circuit: 600 V UL certified
Signalling circuit: 690 V conforming to IEC 60947-1
Signalling circuit: 600 V CSA certified
Signalling circuit: 600 V UL certifiedOvervoltage category III Pollution degree 3 [Uimp] rated impulse withstand voltage 6 kV conforming to IEC 60947 Safety reliability level B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1
B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1Mechanical durability 15 Mcycles Electrical durability 1.65 Mcycles 18 A AC-3 at Ue <= 440 V
1 Mcycles 32 A AC-1 at Ue <= 440 V
1.65 Mcycles 18 A AC-3e at Ue <= 440 VControl circuit type AC at 50/60 Hz standard Coil technology Without built-in suppressor module Control circuit voltage limits 0.3…0.6 Uc (-40…70 °C):drop-out AC 50/60 Hz
0.8…1.1 Uc (-40…60 °C):operational AC 50 Hz
0.85…1.1 Uc (-40…60 °C):operational AC 60 Hz
1…1.1 Uc (60…70 °C):operational AC 50/60 HzInrush power in VA 70 VA 60 Hz cos phi 0.75 (at 20 °C)
70 VA 50 Hz cos phi 0.75 (at 20 °C)Hold-in power consumption in VA 7.5 VA 60 Hz cos phi 0.3 (at 20 °C)
7 VA 50 Hz cos phi 0.3 (at 20 °C)Heat dissipation 2…3 W at 50/60 Hz Operating time 12…22 ms closing
4…19 ms openingMaximum operating rate 3600 cyc/h 60 °C Connections – terminals Control circuit: screw clamp terminals 1 1…4 mm² – cable stiffness: flexible without cable end
Control circuit: screw clamp terminals 2 1…4 mm² – cable stiffness: flexible without cable end
Control circuit: screw clamp terminals 1 1…4 mm² – cable stiffness: flexible with cable end
Control circuit: screw clamp terminals 2 1…2.5 mm² – cable stiffness: flexible with cable end
Control circuit: screw clamp terminals 1 1…4 mm² – cable stiffness: solid without cable end
Control circuit: screw clamp terminals 2 1…4 mm² – cable stiffness: solid without cable end
Power circuit: screw clamp terminals 1 1.5…6 mm² – cable stiffness: flexible without cable end
Power circuit: screw clamp terminals 2 1.5…6 mm² – cable stiffness: flexible without cable end
Power circuit: screw clamp terminals 1 1…6 mm² – cable stiffness: flexible with cable end
Power circuit: screw clamp terminals 2 1…4 mm² – cable stiffness: flexible with cable end
Power circuit: screw clamp terminals 1 1.5…6 mm² – cable stiffness: solid without cable end
Power circuit: screw clamp terminals 2 1.5…6 mm² – cable stiffness: solid without cable endTightening torque Power circuit: 1.7 N.m – on screw clamp terminals – with screwdriver flat Ø 6 mm
Power circuit: 1.7 N.m – on screw clamp terminals – with screwdriver Philips No 2
Control circuit: 1.7 N.m – on screw clamp terminals – with screwdriver flat Ø 6 mm
Control circuit: 1.7 N.m – on screw clamp terminals – with screwdriver Philips No 2
Control circuit: 1.7 N.m – on screw clamp terminals – with screwdriver pozidriv No 2
Power circuit: 1.7 N.m – on screw clamp terminals – with screwdriver pozidriv No 2auxiliary contact composition 1 NO + 1 NC Auxiliary contacts type Type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1
type mirror contact 1 NC conforming to IEC 60947-4-1Signalling circuit frequency 25…400 Hz Minimum switching voltage 17 V for signalling circuit Minimum switching current 5 mA for signalling circuit Insulation resistance > 10 MOhm for signalling circuit Non-overlap time 1.5 ms on de-energisation between NC and NO contact
1.5 ms on energisation between NC and NO contactmounting support Plate
RailEnvironment Standards CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1Product certifications GL
BV
DNV
LROS (Lloyds register of shipping)
RINA
UL
CCC
CSA
GOST
UKCA
CBIP degree of protection IP20 front face conforming to IEC 60529 Protective treatment TH conforming to IEC 60068-2-30 Climatic withstand Conforming to IACS E10 exposure to damp heat
conforming to IEC 60947-1 Annex Q category D exposure to damp heatPermissible ambient air temperature around the device -40…60 °C
60…70 °C with deratingOperating altitude 0…3000 m Fire resistance 850 °C conforming to IEC 60695-2-1 Flame retardance V1 conforming to UL 94 Mechanical robustness Vibrations contactor open (2 Gn, 5…300 Hz)
Vibrations contactor closed (4 Gn, 5…300 Hz)
Shocks contactor open (10 Gn for 11 ms)
Shocks contactor closed (15 Gn for 11 ms)Height 77 mm Width 45 mm Depth 86 mm net weight 0.33 kg Packing Units Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 5.000 cm Package 1 Width 9.200 cm Package 1 Length 11.200 cm Package 1 Weight 352.000 g Unit Type of Package 2 S02 Number of Units in Package 2 20 Package 2 Height 15.000 cm Package 2 Width 30.000 cm Package 2 Length 40.000 cm Package 2 Weight 7.415 kg Unit Type of Package 3 P06 Number of Units in Package 3 320 Package 3 Height 75.000 cm Package 3 Width 60.000 cm Package 3 Length 80.000 cm Package 3 Weight 128.420 kg Contractual warranty Warranty 18 months
